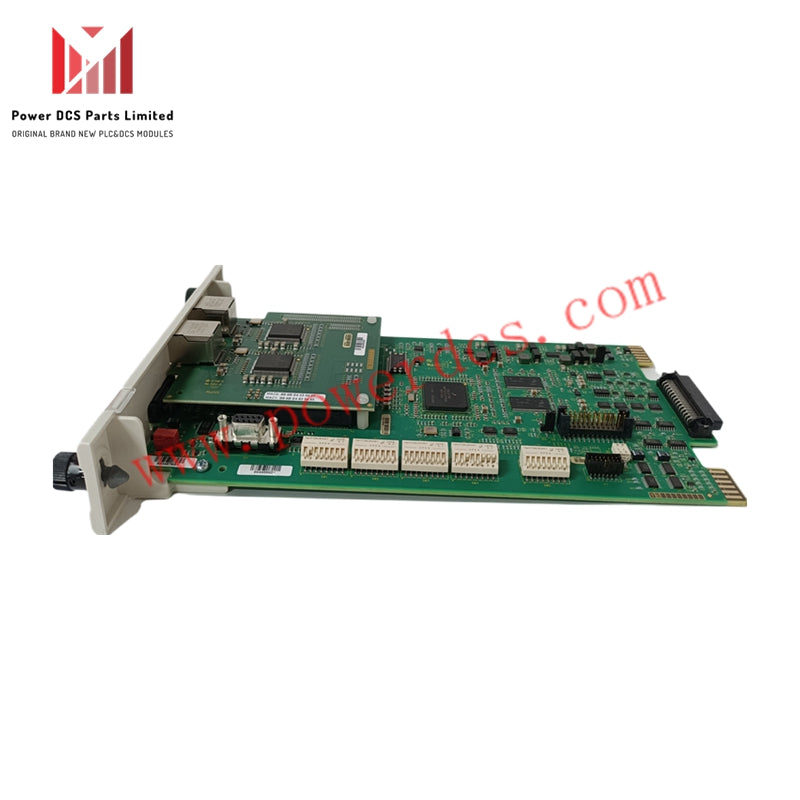

ABB 560B0R01 1KGT036800R002 Екілік Шығару Модулі

ABB 560B0R01 1KGT036800R002 – Бинарлы Шығару Модулі

Сипаттамасы

 ABB 560B0R01 (Бөлім № 1KGT036800R002) – ABB-ның RTU560 автоматтандыру жүйелерінде қолдануға арналған Бинарлы Шығару Модулі. Дәлдік пен беріктікке арналған, ол сенімді бинарлы сигналды қашықтағы немесе қатал өнеркәсіптік ортада басқаруда үздік. Оның ықшам формасы мен икемді конфигурациялау мүмкіндіктері сенімді өнімділікті талап ететін автоматтандыру тапсырмалары үшін сенімді шешім болып табылады.

Техникалық сипаттамалары

• Модель нөмірі: 560B0R01

• Бөлім нөмірі: 1KGT036800R002

• Өнім түрі: Бинарлы Шығару Модулі

• Шығару арналар саны: 16 релелік шығыс (бір полюсті, әдетте ашық), 8-ден 2 топқа бөлінген, ортақ қайтаруларымен

• Жұмыс кернеу диапазоны: 24В – 125В ТК

• Максималды жүктеме тогы: 2 А @ 60 В ТК (омдық жүктеме)

• Максималды ауыстыру кернеуі: 150 В ТК

• Үздіксіз ток: Топқа 2 А (ортақ қайтаруымен)

• Реле орамасының кернеуі: 24 В ТК

• Максималды үзу тогы (резистивті жүктеме):

• 2 А ≤ 30 В ТК

• 1 А @ 60 В ТК

• 0.3 А @ 110 В ТК

• 0.15 А @ 150 В ТК

• Қуат тұтыну:

• 5 В ТК (RTU560 артқы тақтасынан): 120 мА

• 24 В ТК: әр белсенді реле үшін 10 мА

• Өлшемдері (шамамен): 14 см × 20.5 см × 3.8 см

• Салмағы (шамамен): 202 г

Негізгі ерекшеліктері

• Дәл Шығару Басқаруы:
  16 жеке басқарылатын реле шығыстары дәл сандық сигналды басқаруды қамтамасыз етеді.

• Көпқырлы Командалық Режимдер:
  1-полюсті, 1.5-полюсті және 2-полюсті командаларды (23BA23 конфигурациясымен) қолдайды.

• Икемді Сигнал Өңдеу:
  “1 n ішінен” тексерусіз немесе барымен бір (SCO) немесе қос (DCO) командаларды өңдей алады.

• Жоғары Кернеу және Токты Қолдау:
  Топқа 150 В ТК және 2 А үздіксіз токқа дейін ауыстырады.

• Ішкі Мониторинг және Қорғау:
  Интеграцияланған транзистор реле орамасының кернеуін бақылайды, операциялық тұрақтылықты арттырады.

• RTU560 Жүйесіне Интеграция:
  Құрылғының ішкі сериялы интерфейсі RTU560 I/O артқы тақтасымен үздіксіз қосылуды қамтамасыз етеді.

• Кеңейтілген Функционалдық Мүмкіндіктер:
  Командалық ұзақтығын басқару, шығыс реле тексерулері (мысалы, 16-ның m-і), және әртүрлі мониторинг функциялары бар.

• Қате Анықтау және Көрсету:
  Кез келген қате RTU-ның байланыс блогына хабарланады; қызыл LED арқылы визуалды қате көрсетіледі.

• Қатал Өнеркәсіптік Дизайн:
  Қиын дала жағдайларында беріктік пен сенімділік үшін жасалған.
