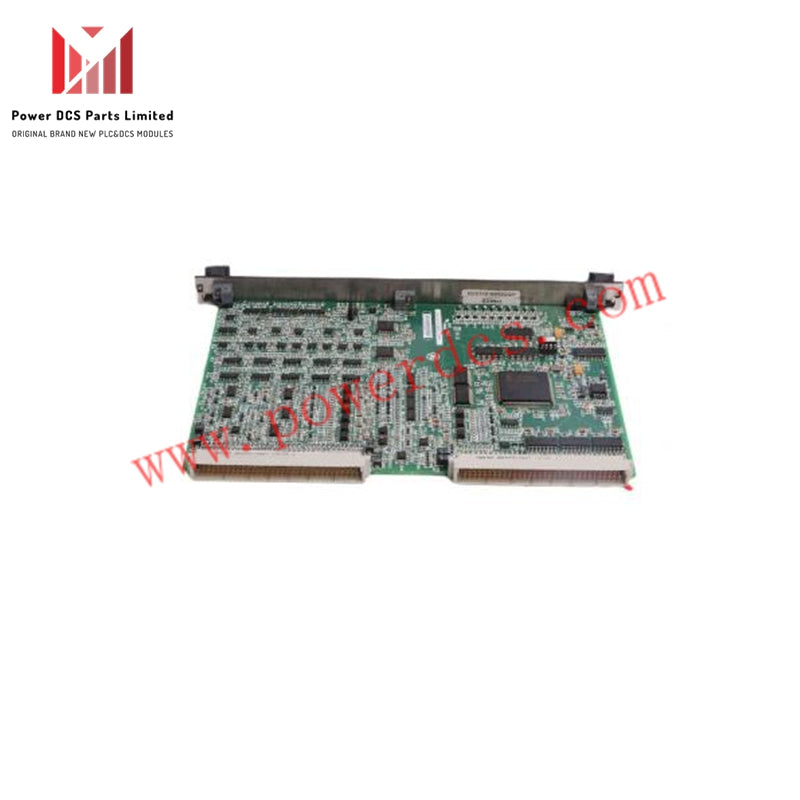

GE IS200EMIOH1AFB – EX2100 негізгі I/O тақтасы (EMIO)

Өнім туралы ақпарат

Шолу

The GE IS200EMIOH1AFB – бұл EX2100 сериялы қоздыру басқару жүйесінде қолдануға арналған негізгі кіріс/шығыс (I/O) тақтасы . GE Industrial Systems компаниясы шығарған бұл модуль бастапқы IS200EMIOH1 ПХБ-ның жаңартылған нұсқасы болып табылады, оның негізгі функционалдық және дизайндық өзгерістері (A, F, B) оның мүмкіндіктері мен бейімделуін арттырады.

Әртүрлі сигнал түрлерін өңдеуге және бірнеше қосалқы модульдермен өзара байланысуға арналған IS200EMIOH1AFB жүйенің қоздыру басқару инфрақұрылымында орталық рөл атқарады.

Перне функциялары

• Сигналдарды басқару:
  EX2100 бірнеше тақталарымен әртүрлі кіріс/шығыс сигнал түрлерін өңдеуге арналған интерфейстер, оның ішінде:

• PT (Потенциалды трансформатор) сигналдары

• CT (Ағымдағы трансформатор) сигналдары

• Контакт кірістері

• Шығыс реле драйверлері

• Пилоттық үзіліс реле драйверлері

• Қақпа импульс сигналын беру:
  Логикалық деңгейдегі қақпа импульс сигналдарын ESEL тақтасына жібереді, ол сигналдарды Power Conversion Cabinet-тегі EGPA модуліне бағыттайды.

• Модульдер арасындағы байланыстар:
  Келесі EX2100 тақталарының байланысын қолдайды:

• EPCT (Қоздырғыш қуат басқару терминалы)

• ECTB (Қоздырғыш басқару терминал тақтасы)

• EACF (Қоздырғыш AC кері байланысы)

• EXTB (Қоздырғыш терминал тақтасы)

Физикалық сипаттамалары

• Тақта түрі:
  Бір ұяшықты, екі есе биіктіктегі VME сөреге орнатылатын PCB

• Орнату:
  GE стандартты VME орнату сөрелерінде қолдануға арналған

• Жабын:
  Барлық аппараттық компоненттерді толықтай қаптайтын конформды жабынмен қорғалған, бұл қоршаған ортаға төзімділікті және электрлік оқшаулауды арттырады

Қайта қарау ескертпелері

The IS200EMIOH1AFB үш өнім нұсқасын қамтиды:

• A (Функционалдық қайта қарау 1)

• F (Функционалдық қайта қарау 2)

• B (Өнер туындысын қайта қарау)

Бұл өзгерістер бастапқы IS200EMIOH1 базалық тақтасымен салыстырғанда өнімділік немесе үйлесімділік айырмашылықтарына әкелуі мүмкін.

Қорытынды

The GE IS200EMIOH1AFB EMIO Board  - бұл EX2100 қоздыруды басқару жүйесіндегі маңызды басқару интерфейсі, ол сенімді сигнал өңдеуді, қосалқы жүйелер арасындағы тұрақты байланыс пен конформды жабын арқылы жақсартылған қорғанысты қамтамасыз етеді. Оның модульдік және қайта қаралған дизайны талап етілетін өнеркәсіптік ортада үйлесімділік пен ұзақ мерзімді өнімділікті қамтамасыз етеді.
