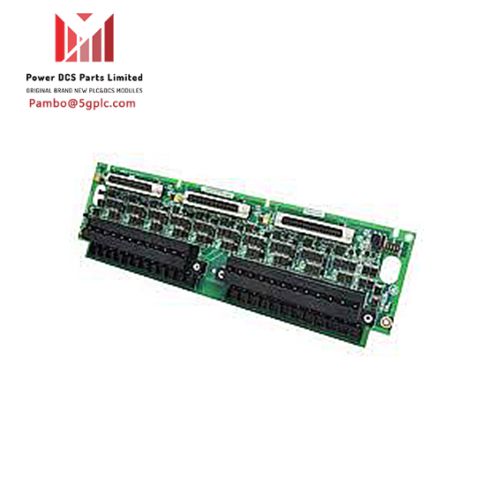

GE Fanuc IS200TBAIH1CED Схема тақтасы

Техникалық сипаттамалар

• Өндіруші: GE Industrial Systems
• Серия: EHC2
• Бөлім нөмірі: IS200TBAIH1CED
• Функционалдық қысқартуы: TBAI
• Функционалдық сипаттама: GE схемалық тақтасы
• PCB қаптамасы: Конформды қаптама
• Функционалдық түзету 1: C
• Функционалдық түзету 2: E
• Өнер туындысының түзетуі: D

IS200TBAIH1CED туралы

IS200TBAIH1CED баспа схемалық тақтасы General Electric компаниясы үшін Mark VIe Жел Турбинасын Басқару Жүйесі сериясына арнайы шығарылған. Нақтырақ айтқанда, бұл PCB GE Energy, General Electric компаниясының баламалы энергияға бағытталған еншілес компаниясы арқылы шығарылған. Бұл PCB TBAI функционалдық қысқартуы арқылы көрсетілген Аналогтық Кіріс Терминалдық Тақтасы ретінде нақты функционалдық сипаттамасы бар. Бұл бұрынғы IS200TBAIH1CED негізгі тақтасының өзгертілген нұсқасы, C деңгейіндегі функционалдық түзету, E деңгейіндегі 2-нұсқа функционалдық түзету және D деңгейіндегі өнер туындысының түзетуін қамтиды.

Аппараттық кеңестер мен сипаттамалар

IS200TBAIH1CED Аналогтық Кіріс Терминалдық Тақтасы Mark VIe Жел Турбинасын Басқару Жүйесі сериясында орналасуына қарамастан, жақсы құжатталған PCB үлгісі болып табылады. Бұл PCB он аналогтық кіріс пен екі шығысты қолдауға арналған, барлығы шу мен жоғары жиілікті басу үшін шуды басу схемасымен жабдықталған. Бұл кірістер мен шығыстар GE Energy терминалдық тақтасының негізгі мақсаты болып табылады және бұл процесс үшін оқшауланған.

Бұл TBAI қысқартылған тақтаның кейбір аппараттық құрамдастары:

• DC-37 пиндік қосқыштар: Барлығы үш, I/O процессорына қосылу мақсатында қосылған.
• Аналогтық кірістер: Екі сымды, үш сымды, төрт сымды және сыртқы қуат берілетін бергіш опцияларын қоса алғанда, әртүрлі бергіш түрлерін қолдайды.
• Сәйкестік: Mark VIe басқару жүйесі қосымшаларында үйлесімді IS220PAIC I/O пакеті нұсқаларының барлығымен жақсы жұптасады.
• Бапталатын аппараттық құрал: Бірқатар секіргіштерді қамтиды.
• Өнім сериясы: Mark VI, Mark VIe және Mark VIeS басқару жүйесі серияларында қолданылады.
