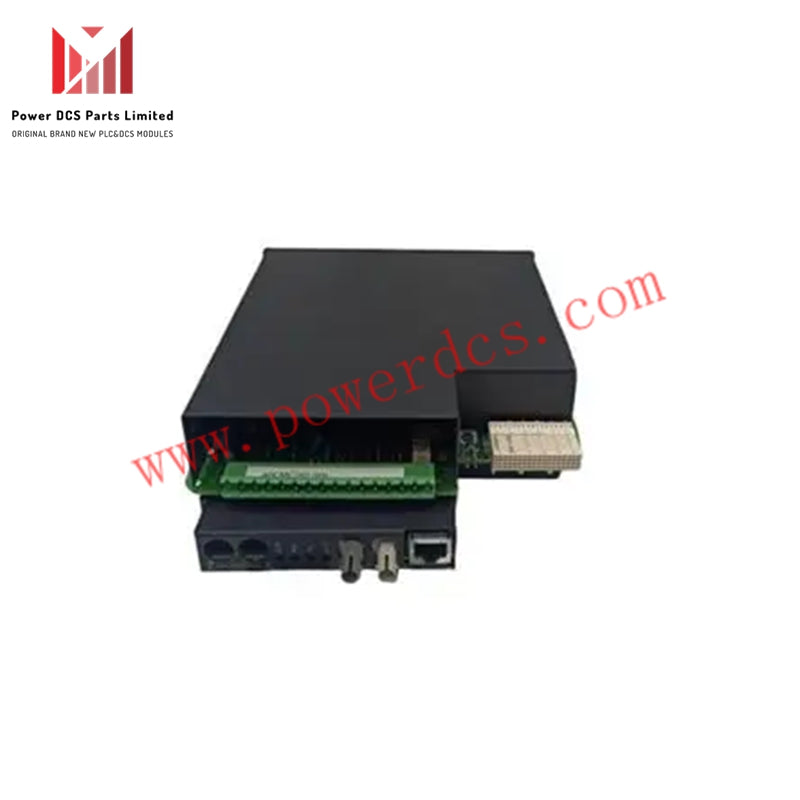

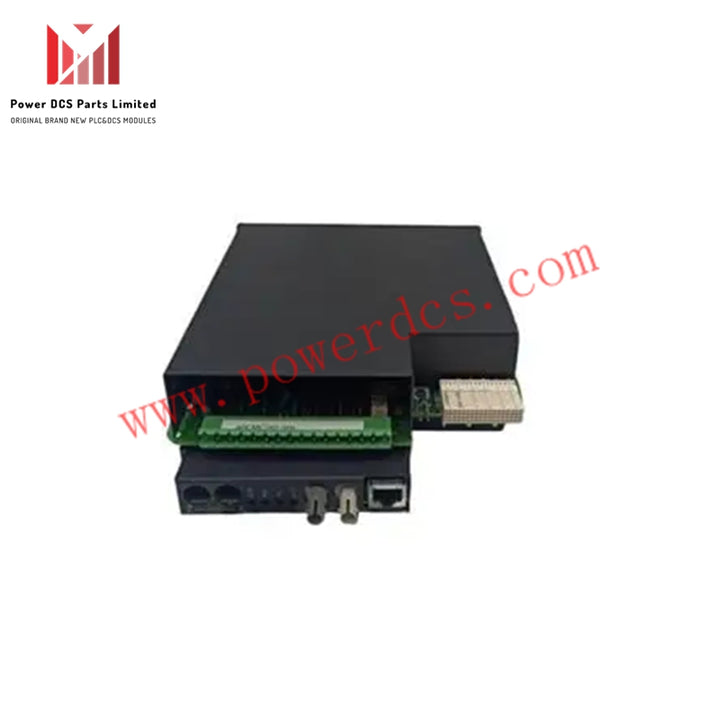

GE UR9CH Қорғау релесі, басқару модулі

GE Multilin UR-9CH CPU Модулі

Өнім түрі: CPU Модулі
Сериясы: Универсалды Реле (UR сериясы)
Өндіруші: General Electric Multilin (GE)
Өндіріс орны: Маркам, Онтарио, Канада

Техникалық сипаттамалар

• Салмағы: Шамамен 1 фунт 10 унция (750 г)

• Өлшемдері: Шамамен 6.5” (Ұ) x 6” (Е) x 2.5” (Б)

• Қарым-қатынас порттары: RS485, 10Base-F Ethernet

• Сәйкес модульдер: CT/VT, Қуат көзі, I/O модульдері, Трансдьюсер I/O, Релеаралық байланыс

Өнімге шолу

 UR-9CH — бұл GE Multilin-ның Универсалды Реле (UR) сериясына арналған CPU модулі. Ол реленің негізгі есептеу қозғалтқышы ретінде қызмет етеді,  қорғау алгоритмдерін, логикалық өңдеуді және байланыс функцияларын орындайды. Модуль реленің бағдарламалық қамтамасыз етуі мен байланыс мүмкіндіктеріне тікелей әсер етеді, оның ішінде модель нұсқасына байланысты  Ethernet, IEEE 1588 және Параллельді Қайталанушылық Протоколын (PRP) қолдау бар.

Модульдік жүйенің бөлігі ретінде UR-9CH CPU келесі модульдермен бірге жұмыс істейді:

• CT/VT модульдері

• Контакт кіріс/шығыс модульдері

• Қуат көзі модульдері

• Трансдьюсер кіріс/шығыс модульдері

• Релеаралық байланыс модульдері

UR жүйесіндегі әрбір модуль ұясы осы серияның ұзын модель нөмірлеріне үлес қосады — әрбір бөлік нақты модуль түрі мен нұсқасын анықтайды.

Функционалдық мүмкіндіктері

UR-9CH әртүрлі  кіріс/шығыс сигналдарын басқарады және  көптеген желілік интерфейстер арқылы деректер байланысын қамтамасыз етеді. Сондай-ақ, артқы панельде орналасқан  RS485 порты сияқты нақты реле порттарын қосады. CPU қорғаныс және бақылау функцияларының үйлесімділігі мен басқаруын қамтамасыз етеді, мысалы:

• Тарату қорғанысы (мысалы, F60 құрылғылары)

• Конденсатор банкі қорғанысы (мысалы, C70 құрылғылары)

Сәйкестік және нұсқа туралы ақпарат

 UR-9CH UR сериясындағы ескі буын CPU модулі ретінде жіктеледі. Ол жабдықталған:

• RS485 байланысымен

• 10Base-F Ethernet-пен

Оның мұра дизайнына байланысты UR-9CH  ескі серия модульдерімен үйлесімділікті талап етеді, мысалы  CT/VT 8A, 8B, 8C немесе 8D модельдері. Мысалы, егер F35 релесінде қолданылса, барлық байланысты модульдер де ескі буынға тиесілі болуы керек.

Ескі CPU модулін қолданудың шектеулері

UR-9CH сияқты ескі CPU қолдану келесі шектеулерді тудыруы мүмкін:

• Жаңа CT/VT немесе I/O модульдерімен үйлесімсіздік

• Қазіргі жоғары жылдамдықты желілік протоколдарды шектеулі қолдау

• Жаңа CPU-ларға қарағанда төмен өңдеу қуаты

• Бағдарламалық және микробағдарламалық жаңартулардың шектеулі мүмкіндіктері

 Жоғары өңдеу қуаты, жетілдірілген желілік протоколдар немесе жаңа модуль үйлесімділігін қажет ететін қолданбалар үшін  жаңа CPU нұсқасына жаңарту қатты ұсынылады.
