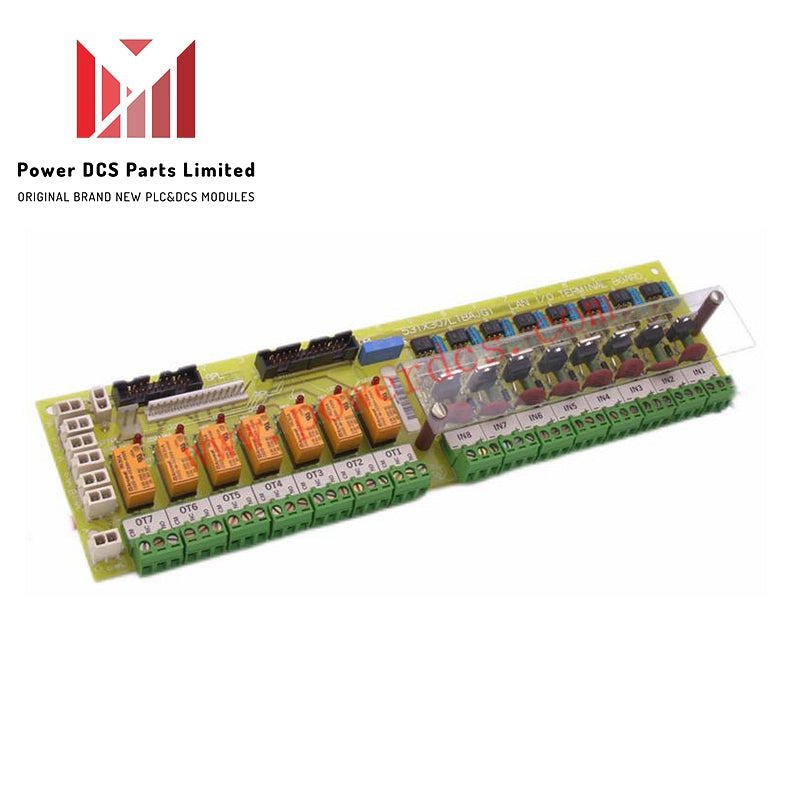

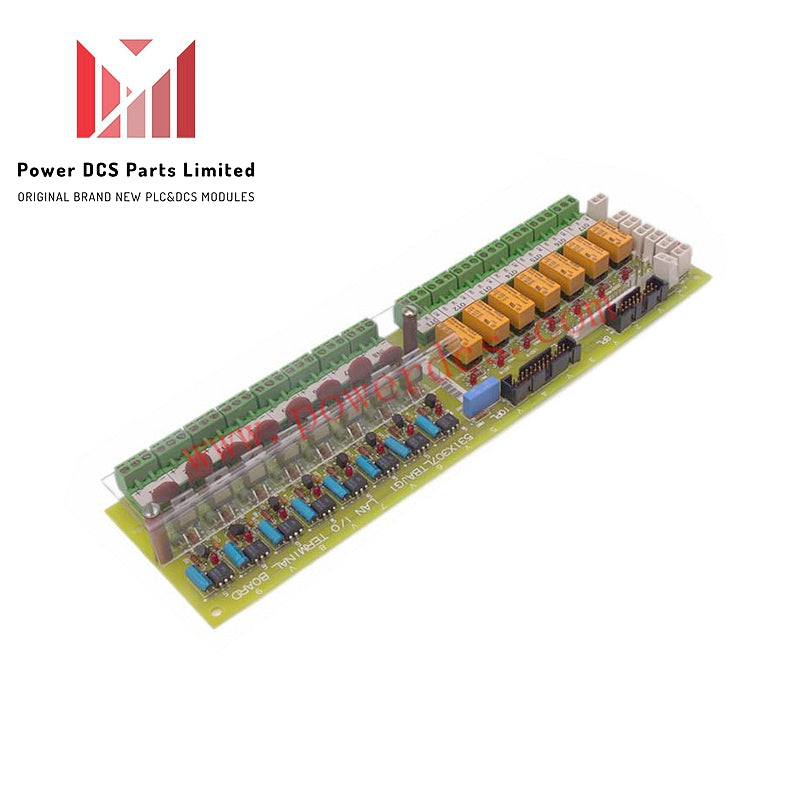

LAN I/O Терминалдық Карта 531X307LTBAJG1 GE

Шолу

Бұл 531X307LTBAJG1 General Electric компаниясы әзірлеген LAN I/O терминалдық картасы, сыртқы құрылғыларды драйвер немесе қоздырғыш шкафымен басқару және интеграциялау үшін. Ол басқару кірістері мен шығыстарын қосуға мүмкіндік береді, жүйені тиімді басқару үшін сигналдарды түрлендіреді.

Негізгі ерекшеліктер

• Кіріс сигналдары:

• 8 бапталатын 24 В тұрақты ток басқару кіріс плагі (G1 нұсқасы)

• DC кіріс сигналдары үшін IN1–IN8 коннектор терминалдары (G2 нұсқасы)

• Басқару шығыстары:

• 7 төмен кернеулі, төмен токты Form C релелік контакт коннекторлары (OT1-ден OT7-ге дейін)

• Жоғары кернеулі, жоғары токты релелер пилоттық контактілер арқылы іске қосылады

• Коннектор түрлері:

• PL (Плагин коннекторлары): Сигнал және қуат кіріс/шығыс үшін

• TB (Терминалдық тақта коннекторлары): Ішкі және сыртқы құрылғылардан кабельдерді жалғау үшін

Жүйені Интеграциялау

• Басқару байланысы:

• Байланыстырады драйверлерді, контакторды және көрсеткіш шамдарды

• Айнымалы ток кіріс сигналдарын 24 В тұрақты ток логикасына айналдырады драйверді басқару тақталары үшін

• Интерфейстер NTB/3TB терминалдық тақтасы және драйверді басқару тақтасы

Орнату және үйлесімділік

• Орнату орны: Драйвер немесе қоздырғыш шкафына орнатылған

• Баптауға болатын аппараттық құрал жоқ: Барлық конфигурация бағдарламалық қамтамасыз ету арқылы басқарылады
