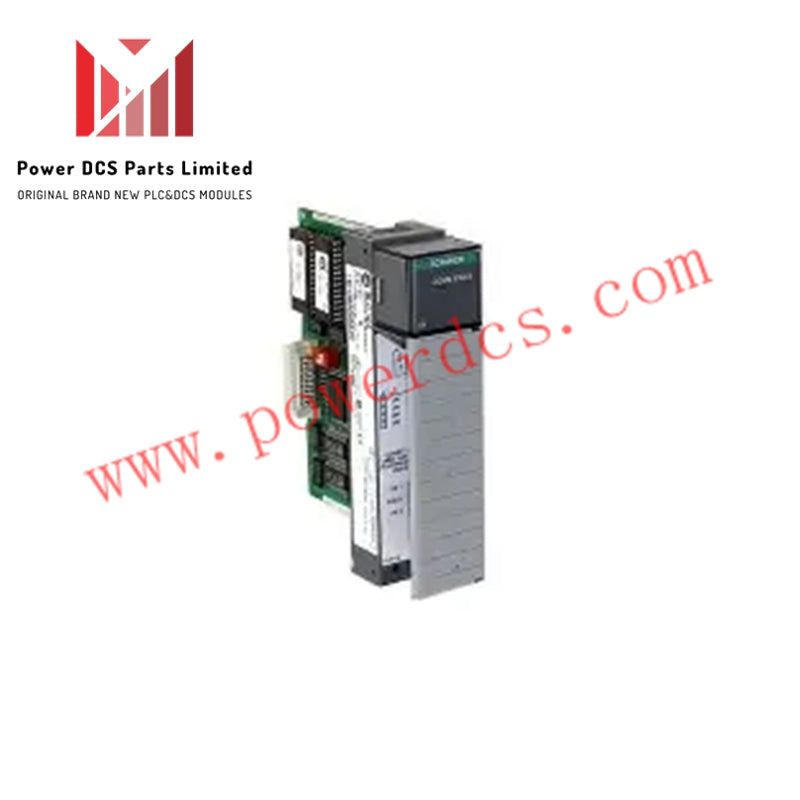

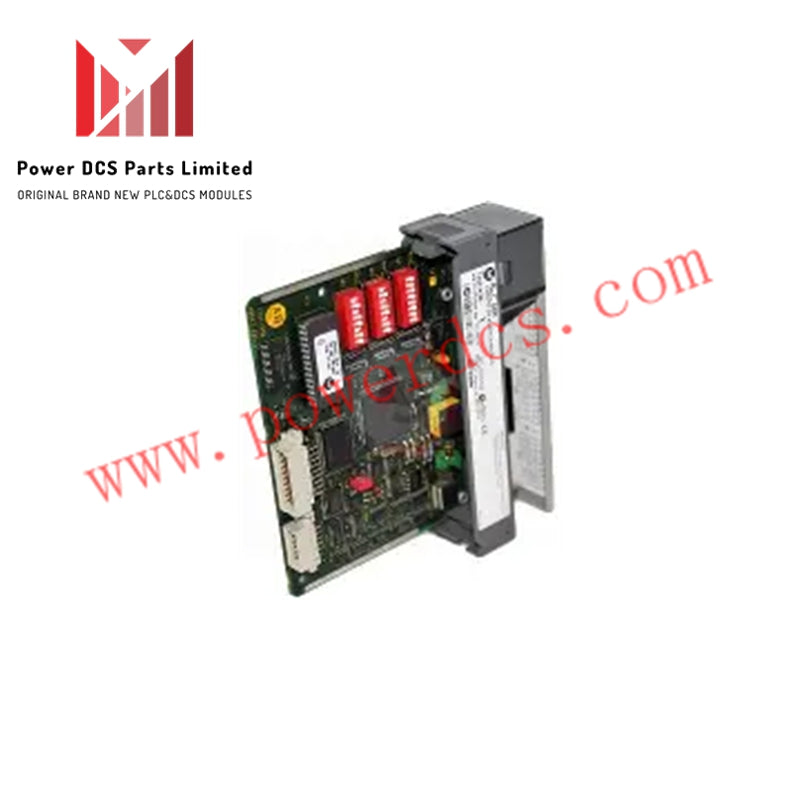

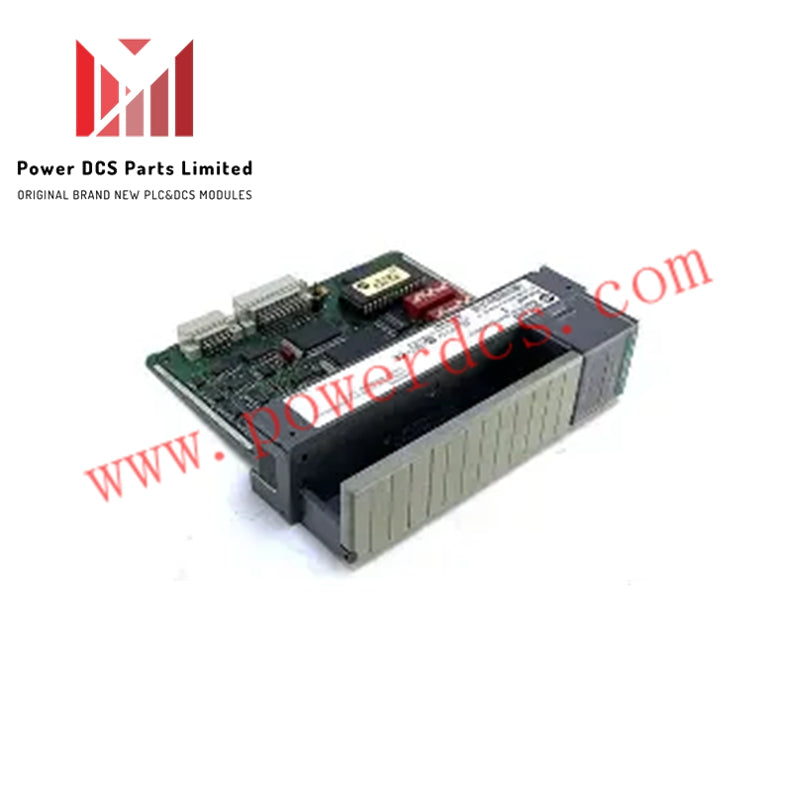

Allen-Bradley 1747-ASB I/O Adaptera Modulis

Pārskats
1747-ASB ir attālinātā I/O adaptera modulis SLC 500 sistēmā, kas paredzēts, lai atvieglotu saziņu starp SLC vai PLC skeneriem un dažādiem 1746 I/O moduļiem, izmantojot Remote I/O. Šim modulim ir Universāls Remote I/O Adaptera komunikācijas ports un tas atbalsta datu pārraides ātrumus 57,6, 115 vai 230 kilobitus sekundē.

Tehniskās Specifikācijas

• Ražotājs: Rockwell Automation

• Zīmols: Allen-Bradley

• Serija: SLC 500

• Daļas Numurs/Kataloga Nr.: 1747-ASB

• Moduļa Tips: I/O Adaptera Modulis

• Komunikācijas Ports: Universāls Remote I/O Adapteris

• Komunikācijas Ātrums: 57,6, 115 vai 230 kbps

• Atpakaļplāksnes Strāva (5 V DC): 375 mA

• Kabelis: Belden 9463 vai ekvivalents

• Spraugas Platums: 1-Sprauga

• Atbalstīto Spraugu Skaits: 30

• Mezglu Skaits: 16 standarta, 32 paplašināti

• Savienotāji: 6-Pin Phoenix Savienotājs

• Darbības Temperatūra: 0–60°C

• Izmēri: 5.72 × 1.37 × 5.15 collas

• Svars: 0.37 lbs (168 g)

• UPC: 10662468028766

Apraksts
1747-ASB kalpo kā tilts Remote I/O, savienojot vienu galveno ierīci (SLC vai PLC skeneri) ar vienu vai vairākām vergu adaptera ierīcēm. Tas atbalsta diskrētu un bloka pārsūtīšanas I/O kartēšanu, ieskaitot ½-spraugas, 1-spraugas un 2-spraugas adresēšanu efektīvai attēla izmantošanai.

Uzstādīts kopā ar SLC 500 procesoru, 1747-ASB skenē I/O moduļus šasijā un nodrošina atpakaļplāksnes strāvu 375 mA pie 5 V DC. Tas var sazināties attālumos līdz 3040 metriem un atbalsta lietotāja izvēlētus attēla izmērus līdz 32 loģiskām grupām. Modulis arī ļauj kontrolēt līdz 30 šasijas spraugām un nodrošina nepazūdošu atmiņu ar paplašinātu mezglu iespēju līdz 32 adapteriem.

Savienojamībai 1747-ASB izmanto 6-Pin Phoenix Savienotāju un prasa Belden 9463 vai ekvivalentu kabeli. Lietotāja programmēšana nav nepieciešama. Modulis atbalsta visus SLC 500 I/O moduļus, tostarp pamata, pretestības un augstas ātruma skaitītāju moduļus. Darbības statuss un kļūdu diagnostika tiek attēlota uz trim 7-segmentu displejiem. Izstrādāts rūpnieciskai videi, 1747-ASB atbilst NEMA standarta trokšņu noturības prasībām.
