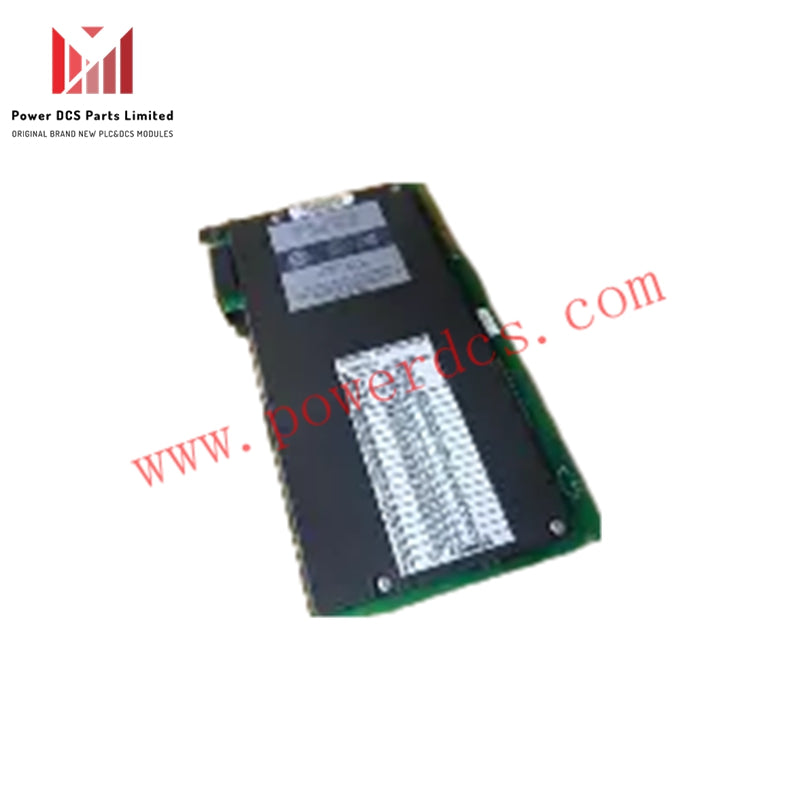

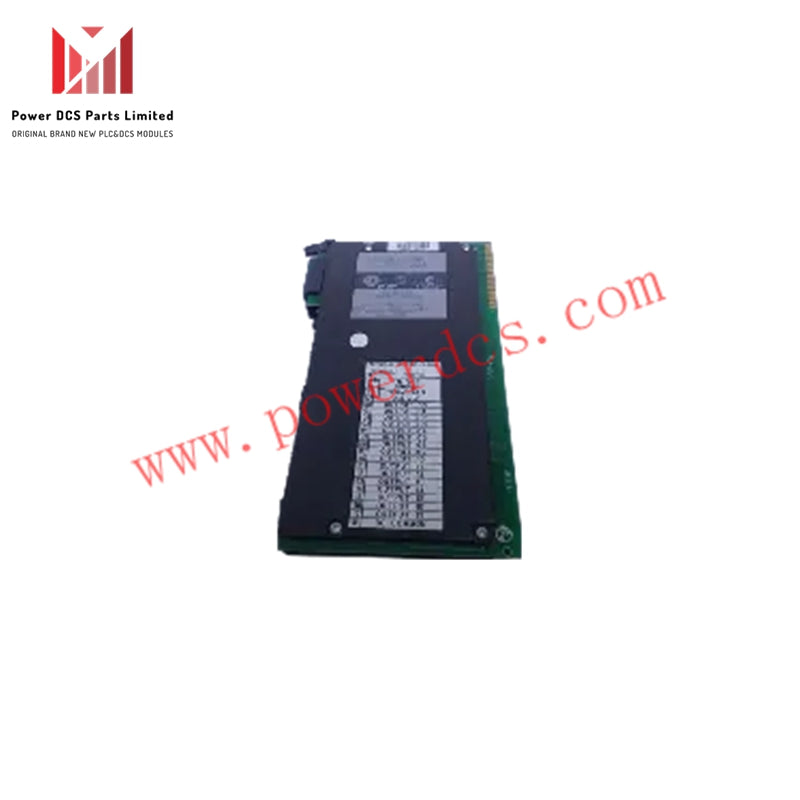

Allen-Bradley 1771-IGD TTL ieejas modulis

Vispārīga informācija

• Ražotājs: Rockwell Automation

• Zīmols: Allen-Bradley

• Daļas numurs / Kataloga Nr.: 1771-IGD

• Moduļa tips: TTL ieejas modulis

• Ieeju skaits: 16

• Sprieguma kategorija: 5 volti DC, TTL

• DC darba spriegums: 5.0–5.3 volti

• Atpakaļplāksnes strāva: 130 mA pie 5 VDC

• Modeļa statuss: Agrāks modelis

• Vadu roka: 1771-WH

• Montāža: Stiprināms uz statņa

Loģika un signāls

• Loģikas stāvoklis: Izvēlēta pozitīva vai negatīva loģika

• Signāla sprieguma vērtējums:

• Pozitīvā loģika: Ieslēgts = 2.0–5.25 VDC, Izslēgts = -0.2–0.8 VDC

• Negatīvā loģika: Ieslēgts = -0.2–0.8 VDC, Izslēgts = 2.0–5.25 VDC

• Saderīgs 1771 šasijas tips: A vai B sērija: 1771-A1B, 1771-A2B, 1771-A3B, 1771-A3B1, 1771-A4B

• Saderīgs I/O šasijas tips: 1771-AM1, 1771-AM2

• Signāla aizkave: <1 ms

• Tipiska DC signāla aizkave: Ieslēgts <1 ms, Izslēgts 20 ±9 ms

• Tipiska AC signāla aizkave (izslēgts): 24 ±10 ms

• Maksimālā DC izslēgšanas strāva: Nav pieejams

Barošanas un termiskās specifikācijas

• Jaudas izkliede: 0.4–2.7 vati

• Termiskā izkliede: 1.4–9.2 BTU/stundā

• Izolācijas spriegums: 1500 V AC RMS (1 sekunde)

• Drošinātāja aizsardzība: 0.5 A, 250 V parastais izdegšanas tips

Vides specifikācijas

• Darbības temperatūra: 0–60°C (32–131°F)

• Mitruma diapazons: 5–95% bez kondensāta

Pārskats

Allen-Bradley 1771-IGD ir augstas veiktspējas TTL ieejas modulis no 1771 produktu līnijas, piedāvājot sešpadsmit 5 V DC TTL strāvas avota ieejas. Tas prasa klienta nodrošinātu 5 V DC barošanas avotu ar ±0.25 V un mazāku par 50 mV pīķa līdz pīķa viļņošanos.

Modulis atbalsta izvēlējamos loģikas stāvokļus. Pēc noklusējuma tas darbojas pozitīvā loģikā, atpazīstot Loģiku 1 (Ieslēgts) pie 2.0–5.25 V DC un Izslēgts pie -0.2–0.8 V DC. Negatīvo loģiku var konfigurēt, izmantojot jumperu iestatījumus, apgriežot Ieslēgšanas/Izslēgšanas sprieguma diapazonus.

Izstrādāts saderībai,  1771-IGD strādā ar A vai B sērijas 1771-A1B, 1771-A2B, 1771-A3B, 1771-A3B1, 1771-A4B šasijām, kā arī 1771-AM1 vai 1771-AM2 I/O šasijām. Signāla terminēšanai nepieciešama  1771-WH vadu roka un 14 AWG stieptā vara vads ar maksimālo izolācijas biezumu 3/64 collas (1.2 mm). Ieteicamais kabelis: Belden 8761 vai ekvivalents, ar termināļa griezes momentu 9 lb-in (1.0 N·m).

Modulis nodrošina ātru ieejas reakciju (<1 ms), uzticamu termisko un jaudas izkliedi, un ietver 18 LED indikatorus ātrai moduļa un loģikas statusa uzraudzībai. Ar izturīgu dizainu,  1771-IGD nodrošina precīzu un uzticamu TTL ieejas veiktspēju rūpnieciskā vidē.
