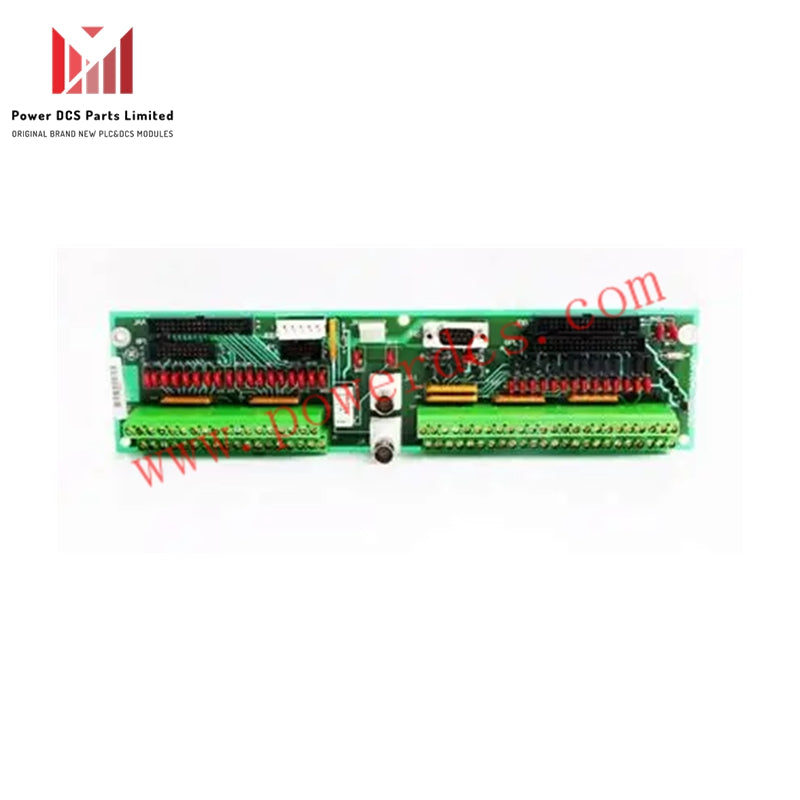

GE FANUC DS200CTBAG1ADD analogās terminācijas vienība noliktavā

GE DS200DTBBG1ABB – Kontaktligzdu paplašināšanas terminācijas modulis

Daļa no Mark V turbīnas vadības sistēmas sērijas | Speedtronic mantojuma tehnoloģija

Tehniskās specifikācijas:

• Ražotājs: GE (General Electric)

• Sērija: Mark V

• Daļas numurs: DS200DTBBG1ABB

• Produkta veids: Kontaktligzdu paplašināšanas terminācijas modulis

• Funkcionālais akronīms: DTBB

• Revīziju skaits: 3 revīzijas

• Primārā funkcionālā revīzija: A

• Sekundārā funkcionālā revīzija: B

• Dizaina konfigurācijas revīzija: B

• Sērijas grupējums: 1. grupa

• PCB pārklājums: Parasts (nekonformāls)

• Montāžas veids: Standarta vietējā (DS200 sērija)

Produkta pārskats:

DS200DTBBG1ABB ir kontaktligzdu paplašināšanas terminācijas modulis, ko izstrādājis GE izmantošanai Mark V turbīnas vadības sistēmas sērijā. Šī plate atbalsta ieejas terminācijas funkcionalitāti digitālās signālu apstrādes vidēs vēja, tvaika un gāzes turbīnu vadībā. Lai gan Mark V tagad ir mantojuma sērija, tā joprojām ir ievērojama kā viena no pēdējām GE produktu līnijām, kas īsteno patentēto Speedtronic vadības sistēmas tehnoloģiju, kas sākotnēji tika ieviesta ar Mark I 1960. gadu beigās.

DS200DTBBG1ABB ir pārstrādāta un uzlabota DS200DTBBG1 bāzes modeļa versija, kas ietver trīs būtiskus dizaina uzlabojumus, kas veicina tā veiktspēju un saderību.

Aparatūras apraksts un funkcijas:

• Termināļu bloki:

• Divi termināļu bloki, katrs atbalsta 95 signālvadu savienojumus

• Savienotāji:

• Trīs 50-pinu savienotāji ar marķējumu JFF, JFG un JFH

• Vairāki bajoneta savienotāji drošai kabeļu saskarnei

• Jumperi:

• Pieci uz plates esošie jumperi pielāgotām konfigurācijas iespējām

• Standarta komponentes:

• Ietver taisngriežus, diodes, kondensatorus un integrētas shēmas

• Izstrādāts sprieguma kontrolei un aizsardzībai sistēmā

• Izmēri:

• Augstums: 3 collas

• Garums: 11,5 collas

• Montāža: Viens montāžas caurums katrā stūrī drošai piestiprināšanai vadības skapī

Uzstādīšana un saderība:

• DS200DTBBG1ABB var uzstādīt vairākās pozīcijās Mark V sistēmā.

• Labākā prakse: Uzstādīt to tajā pašā pozīcijā kā oriģinālo plati, lai saglabātu signāla integritāti un pareizu kabeļu maršrutēšanu.

• Kabeļu pārvaldības padomi:

• Turiet signālvadus prom no barošanas kabeļiem, lai izvairītos no elektriskām traucējumiem.

• Izvairieties no gaisa plūsmas bloķēšanas vadības skapī, lai novērstu pārkaršanu.

• Pārliecinieties, ka kabeļu saišķi neaptver gaisa ventilācijas atveres vai neapņem siltumu radašās komponentes.

Daļas numura sadalījuma skaidrojums:

Produkta numurs DS200DTBBG1ABB satur vērtīgu informāciju:

• DS200: Standarta vietējā montāža ar parastu salikšanu

• DTBB: Funkcionālais akronīms Digitālās terminācijas platei

• G1: 1. grupas klasifikācija Mark V sērijā

• ABB: Norāda revīziju vēsturi — A (funkcionālā), B (sekundārā), B (dizaina)
