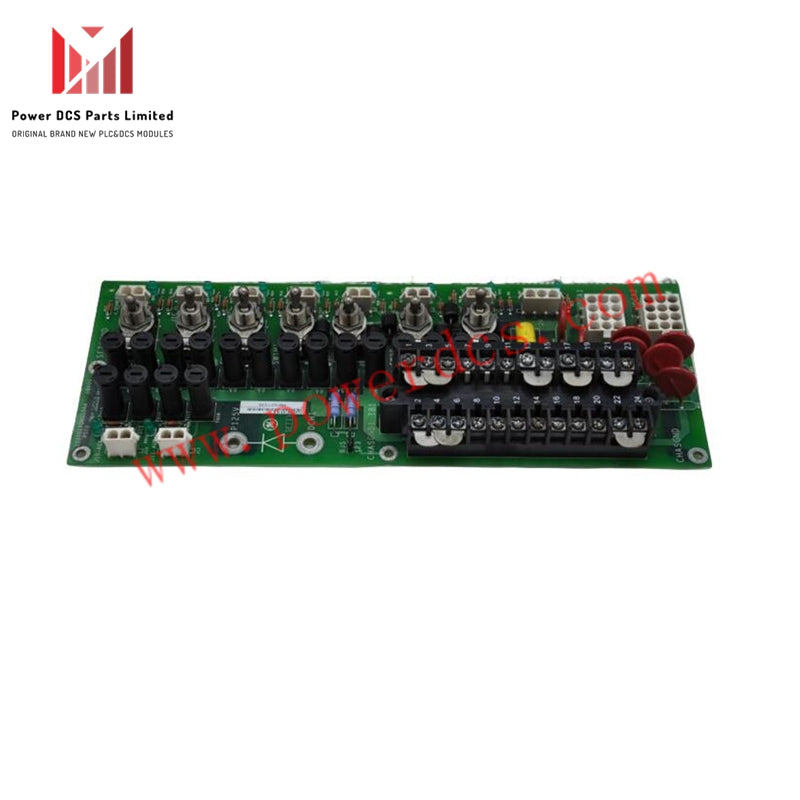

GE Fanuc DS200TBQBG1ACB RST analogās terminācijas plates

DS200TBQBG1ACB Tehniskās specifikācijas

• Ražotājs: General Electric

• Sērija: Mark V

• Daļas numurs: DS200TBQBG1ACB

• Funkcionālais akronīms: TBQB

• Funkcionālais apraksts: RST Terminācijas plate

• PCB pārklājums: Parastais pārklājums

• Funkcionālā revīzija 1: A

• Funkcionālā revīzija 2: C

• Mākslas revīzija: B

Par DS200TBQBG1ACB

 DS200TBQBG1ACB ir analogā terminācijas plate, sākotnēji izstrādāta un ražota General Electric izmantošanai viņu Mark V turbīnu vadības sistēmu sērijā. Šī mantojuma sērija plaši izmantota vēja, tvaika un gāzes turbīnu automatizēto piedziņas sistēmu vadībā un pārvaldībā. Lai gan Mark V sērija tagad ir novecojusi, šī plate joprojām ir pieprasīta tās GE patentētās Speedtronic vadības sistēmas tehnoloģijas dēļ.

Kaut arī DS200TBQBG1ACB ir ļoti pārstrādāts modelis Mark V sērijā, tā nav oriģinālā analogā terminācijas plate šai funkcijai — šo titulu pieder pamatplatei DS200TBQBG1, kurai nav trīs būtiskās revīzijas, kas ir šim modelim.

Aparatūras padomi un specifikācijas

•  DS200TBQBG1ACB ir aprīkota ar 2 terminālu blokiem, katrā ar 77 termināliem, kopā 154 signālu vadu savienojumiem.

• Plate arī ietver 15 jumperus, 3 34-pinu savienotājus un 3 16-pinu savienotājus.

• Šie termināli savieno vara signālu vadus ar citiem komponentiem un plāksnēm piedziņas komplektā, apstrādājot signālu ieeju un pārraidi.

• Ražotāja dokumentācija detalizēti apraksta signālus, kas piešķirti katram terminālim, kas ir būtiski pareizai uzstādīšanai un vadu savienošanai.

• Plates jumperi, marķēti kā BJ1 līdz BJ15, kalpo dažādām konfigurācijas funkcijām:

• BJ1-BJ4: Izvērš spiediena transduktoru

• BJ5-BJ7: Uzstāda slodzes rezistoru spiediena transduktoram

• BJ8-BJ15: Apstrādā analogo ieejas konfigurāciju

Uzstādīšanas piezīmes

• Terminālu bloki ir marķēti kā TB1 un TB2, katram terminālim ir individuāls numurs (piemēram, TB1-66 attiecas uz termināli 66 terminālu blokā 1).

• Mainot plati, atzīmējiet katru signāla vadu ar tā termināļa ID, izmantojot maskēšanas lenti vai birkas.

• Atlaidiet terminālu skrūves ar skrūvgriezi, lai atbrīvotu vadus, pēc tam nostipriniet tos atbilstošajos termināļos uz nomaiņas plates.

• Visiem šīs plates savienotājiem ir rūpnīcā drukātas birkas. Galvenie savienotāji ir:

• JGQ: TCQA plates dažādu signālu savienotājs

• JHR: TCQC plates impulsa ātruma un detektēšanas signālu savienotājs

• JGS/T un JHS/T: Vestigiālie savienotāji, kas parasti netiek izmantoti

Šī detalizētā marķēšana un jumperu konfigurācija padara DS200TBQBG1ACB par elastīgu un kritisku komponenti GE Mark V Speedtronic vadības sistēmās.
