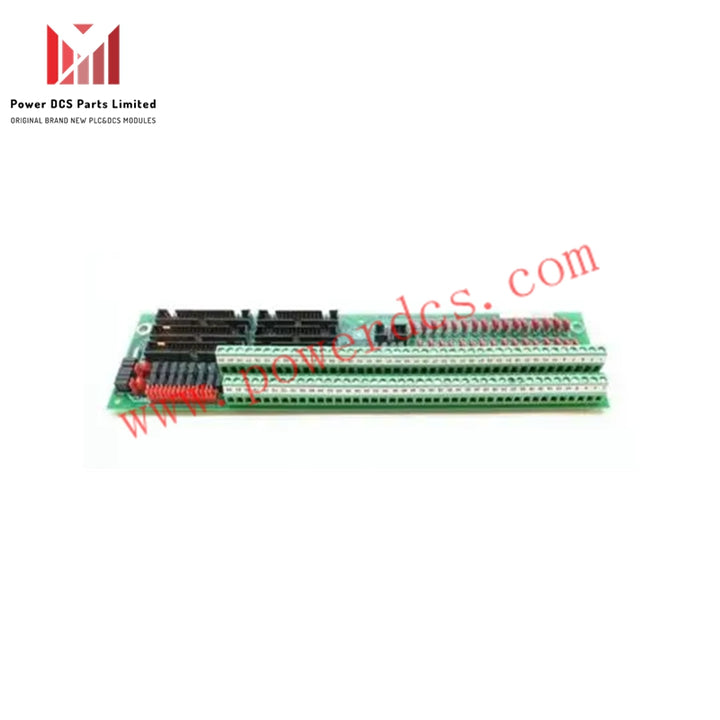

GE Fanuc DS200TBQCG1ABB RST analogās terminācijas plates

DS200TBQCG1ABB Tehniskās specifikācijas

• Ražotājs: GE General Electric

• Sērija: Mark V

• Daļas numurs: DS200TBQCG1ABB

• Funkcionālais apraksts: RST Analog Termination Board

• Funkcionālais akronīms: TBQC

• PCB pārklājums: Normāls pārklājums

• Funkcionālā revīzija 1: A

• Funkcionālā revīzija 2: B

• Grafiskā revīzija: B

Par DS200TBQCG1ABB

 DS200TBQCG1ABB ir drukāta shēma, ko sākotnēji ražoja General Electric priekš  Mark V Turbīnas vadības sistēmas sērijas. Šī sērija plaši tiek izmantota vēja, gāzes un tvaika turbīnu komplektu vadībā un pārvaldībā. Lai gan Mark V sērija tagad ir novecojusi produktu līnija, tā joprojām ir nozīmīga, pateicoties GE patentētās Speedtronic tehnoloģijas iekļaušanai.

 DS200TBQCG1ABB darbojas kā  Analog Input Milliamp I/O Termination Module, kā aprakstīts sākotnējos Mark V sērijas instrukciju rokasgrāmatās. Tomēr šī konkrētā plate ir pārstrādāta versija ar trim svarīgām produkta revīzijām, kas pārsniedz oriģinālo DS200TBQCG1 plati ar tādu pašu funkcionalitāti.

Aparatūras padomi un specifikācijas

•  DS200TBQCG1ABB ir aprīkots ar  2 terminālu blokiem, katrā ir  83 termināli signālu vadu savienojumiem.

• Tajā arī ir  15 jumperi,  3 40-pinu savienotāji un  3 34-pinu savienotāji.

• Šo savienotāju specifiskās funkcijas un pielietojumi ir rūpīgi aprakstīti sākotnējās Mark V sērijas rokasgrāmatās.

• Plates montāžas stils atbilst normālajām Mark V sērijas specifikācijām, izmantojot konkrētu aparatūras komponentu komplektu, lai sasniegtu paredzēto funkcionalitāti.
