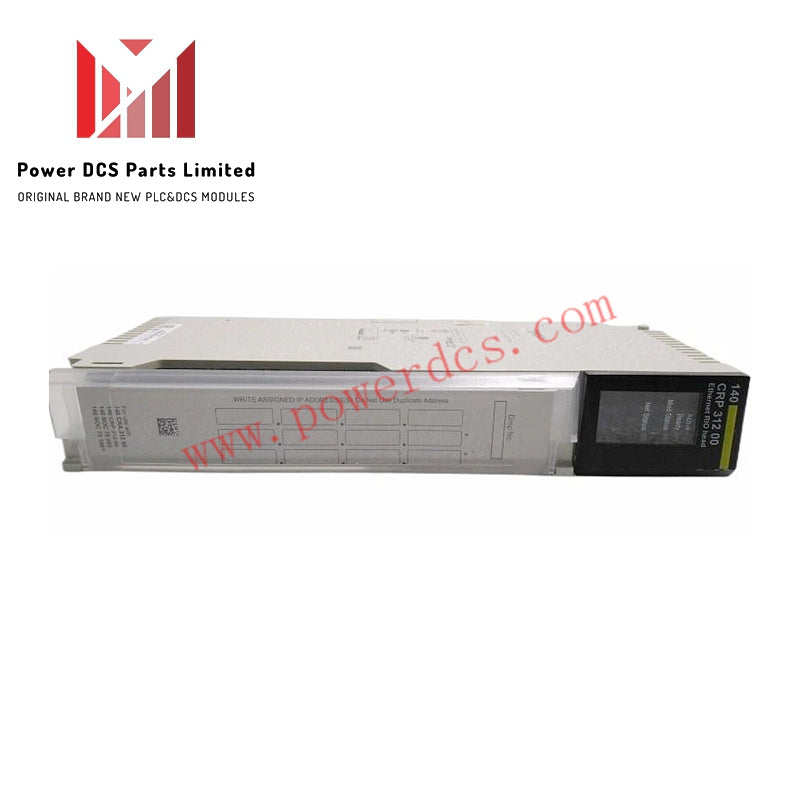

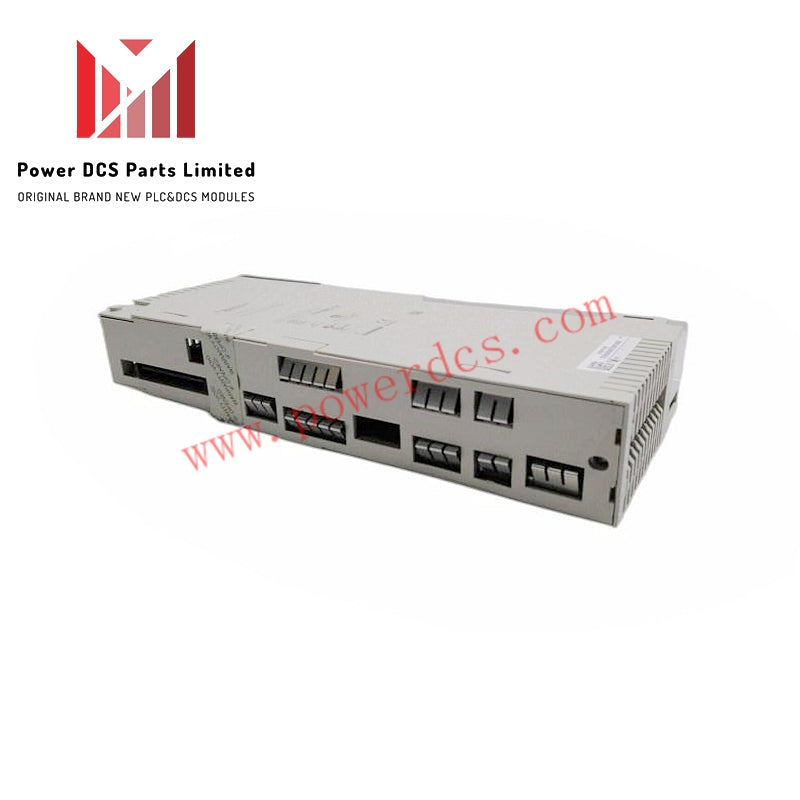

Schneider 140CRP31200 Quantum Ethernet RIO galva

Apraksts

The 140CRP31200 ir Ethernet RIO galvenes modulis no Schneider Electric Modicon Quantum sērijas, kas ļauj PLC savienoties ar attālinātajiem I/O pār Ethernet, atbalstot Modbus TCP un Ethernet/IP protokolus.

Tīkls un porti

• Portu skaits: 4

• Integrēto savienojumu veidi:
  • Ethernet IP/Modbus TCP servisa ports
  • Ethernet IP/Modbus TCP savienojuma ports
  • Ethernet IP/Modbus TCP ierīču tīkls

• Atbalstītie protokoli: Ethernet IP / Modbus TCP

• Saziņas pakalpojumi:
  • Diagnostika attālajam I/O
  • IP parametru konfigurācija
  • RSTP atbalsts
  • Attālās I/O ierīces konfigurācija
  • Ethernet tīkla savienojums PLC

Indikatori

• Aktivitāte: 1 zaļa LED

• Gatavs: 1 zaļa LED

• Moduļa statuss (Mod Status): 1 zaļa/sarkana LED

• Tīkla statuss (Net Status): 1 zaļa/sarkana LED

Saderība

• Saderīgi CPU:
  • 140CPU65150
  • 140CPU65260
  • 140CPU65160
  • 140CPU67261
  • 140CPU67160

Topoloģija un vide

• Tīkla topoloģija: Daisy ķēdes cilpa

• Vide:
  • Standarta
  • 1. klases 2. sadaļa (bīstams)
  • EN/IEC 61131-1 atbilstošs

Fiziskās specifikācijas

• Platums: 167 mm (6.6 in)

• Augstums: 50 mm (2.0 in)

• Svars: 0.554 kg (1.221 lb)
