Allen-Bradley 1715-TADOB8DE | Penamatan Output Digital 8-Saluran

Gambaran Produk

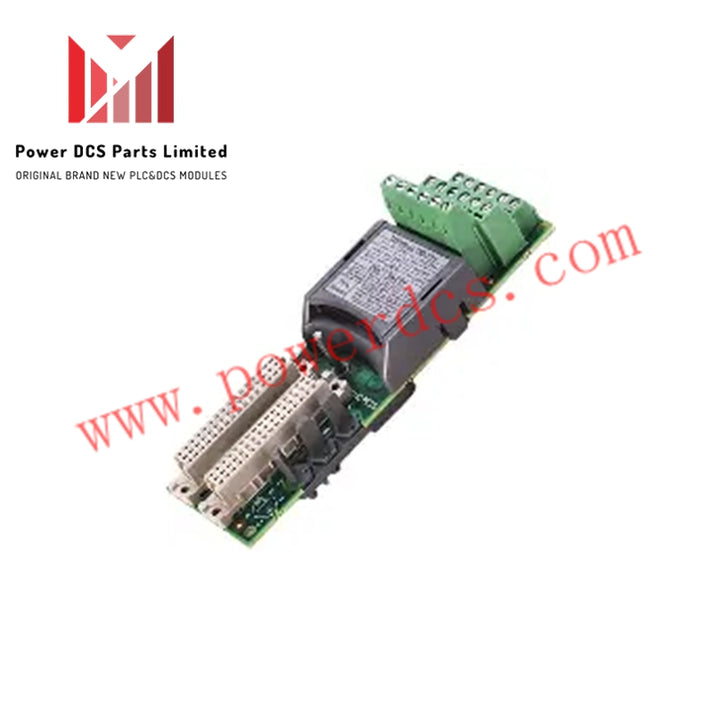

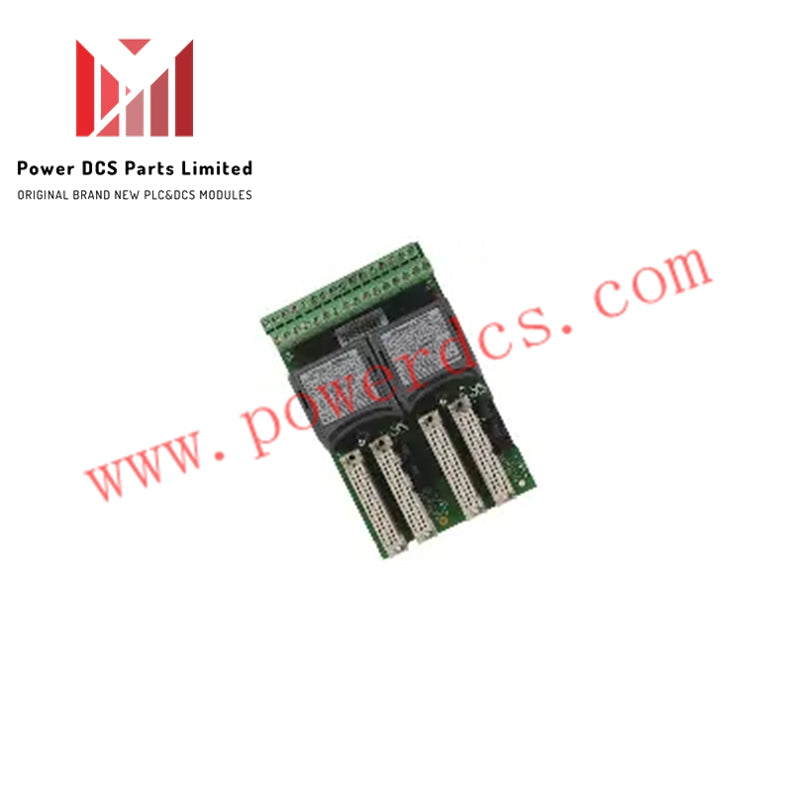

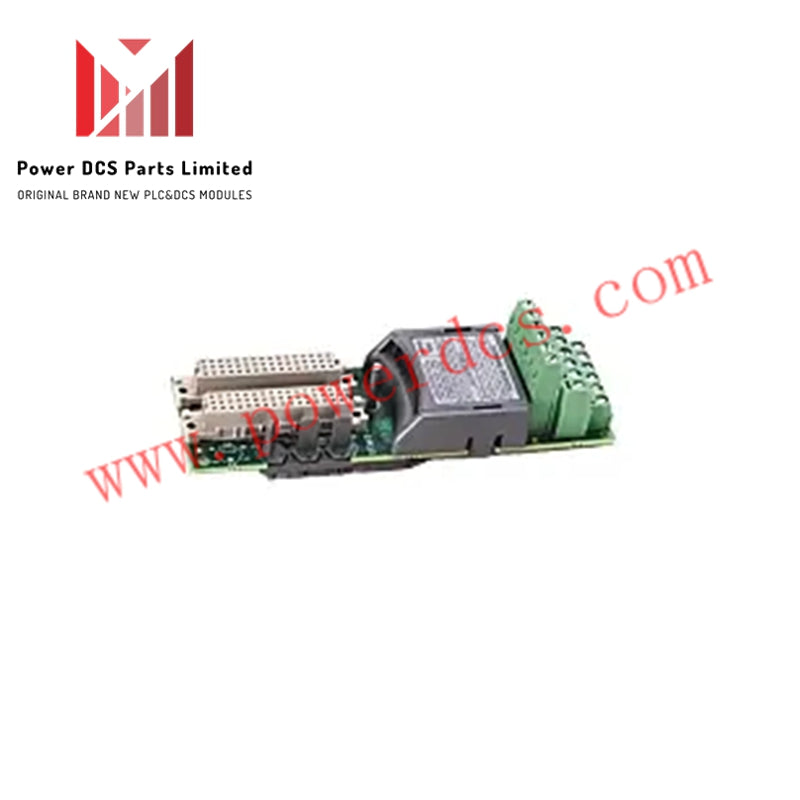

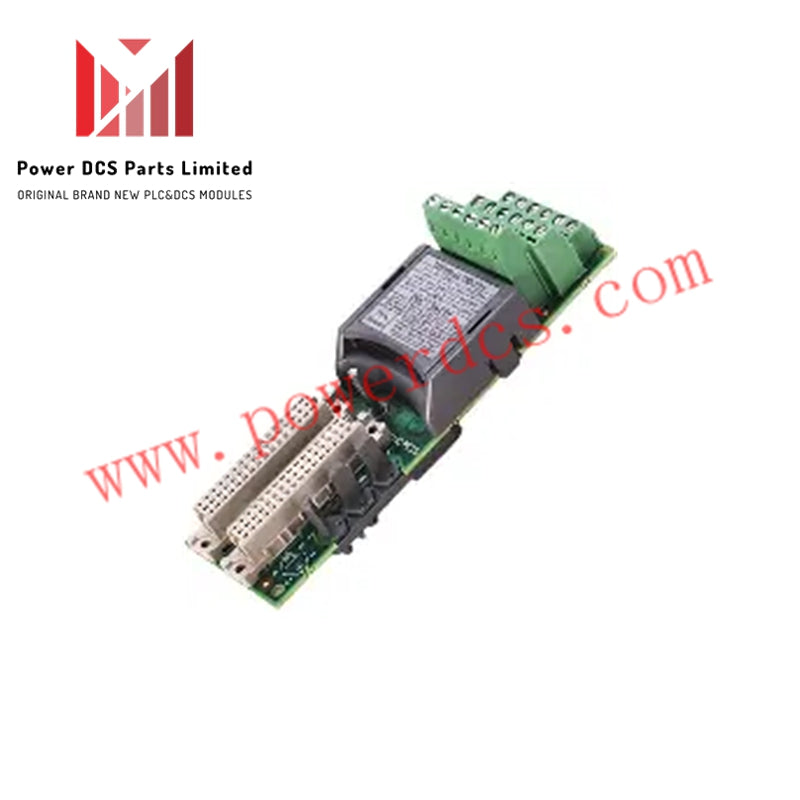

 1715-TADOB8DE adalah pemasangan penamatan output digital 8-saluran yang direka untuk sistem I/O Redundan Allen-Bradley 1715. Ia berinteraksi dengan modul  1715-OB8DE dan dipasang pada unit asas  1715-A3IO , menyokong konfigurasi dupleks untuk ketersediaan tinggi dan kawalan industri tahan ralat.

Spesifikasi Teknikal

 1715-TADOB8DE menyediakan lapan output digital terasing dengan sumber 24 VDC. Setiap saluran dilindungi oleh fius 5 A. Bekalan kuasanya beroperasi pada 24 VDC ±10%, menarik kira-kira 260 mA dari backplane dan membuang ≤3.6 W kuasa. Voltan penebat pemasangan ini ialah 50 V AC (1 minit berterusan), memastikan keselamatan dan operasi yang boleh dipercayai.

Reka Bentuk Mekanikal

Pemasangan penamatan berukuran 132 × 84 mm dan berat 260 g. Pemasangan adalah fleksibel, sama ada pada rel DIN atau panel menggunakan unit asas  1715-A3IO . Modul ini sesuai untuk skru kepala rata dengan lebar 0.4 × 2.0 mm dan tork sehingga 0.5 N·m (0.37 lb·ft). Salutan konformal mematuhi piawaian ANSI/ISA-S71.04 Kelas G1–G3, meningkatkan ketahanan dalam persekitaran industri.

Persekitaran dan Pematuhan

 1715-TADOB8DE berfungsi dengan boleh dipercayai dalam julat –25°C hingga +70°C dan disimpan dengan selamat antara –40°C dan +85°C. Ia menyokong kelembapan relatif dari 5% hingga 95% tanpa kondensasi. Perlindungan dinilai pada IP20, dan modul ini membawa sijil UL, CE, RoHS, ATEX Zon 2, dan IECEx. Ia dihasilkan di USA, memastikan kualiti dan pematuhan dengan piawaian keselamatan antarabangsa.

Aplikasi dan Aksesori

Pemasangan ini meningkatkan masa operasi sistem dengan menyokong modul output redundan dalam aplikasi kritikal. Aksesori yang serasi termasuk kabel output terlindung, perisian diagnostik, dan penutup pengisi slot (1715-N2S/N2T) untuk memudahkan pemasangan dan penyelenggaraan.  1715-TADOB8DE memastikan komunikasi yang boleh dipercayai dan operasi lancar dalam sistem I/O Redundan 1715.
