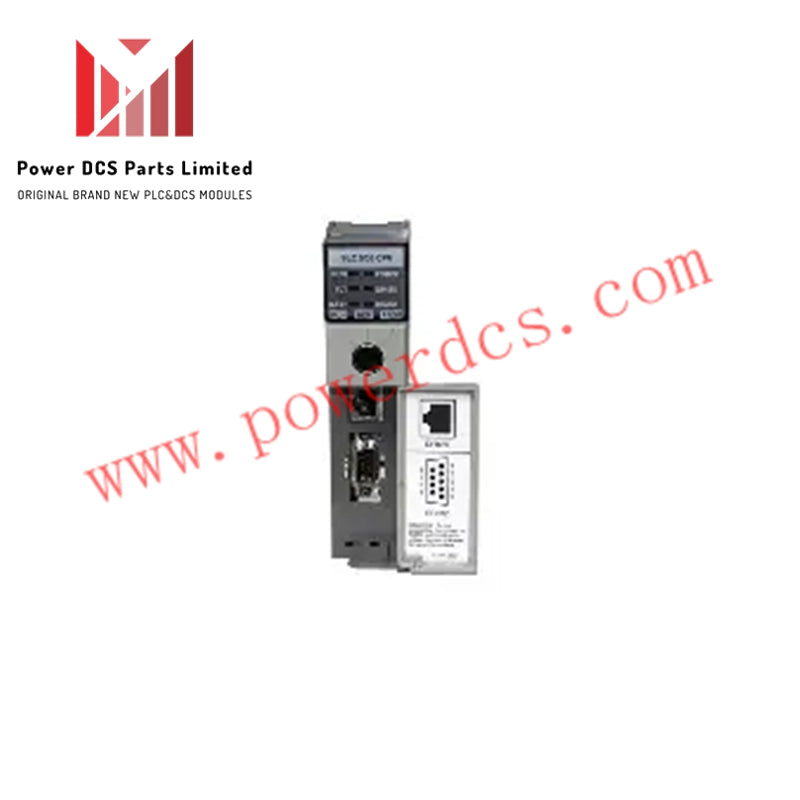

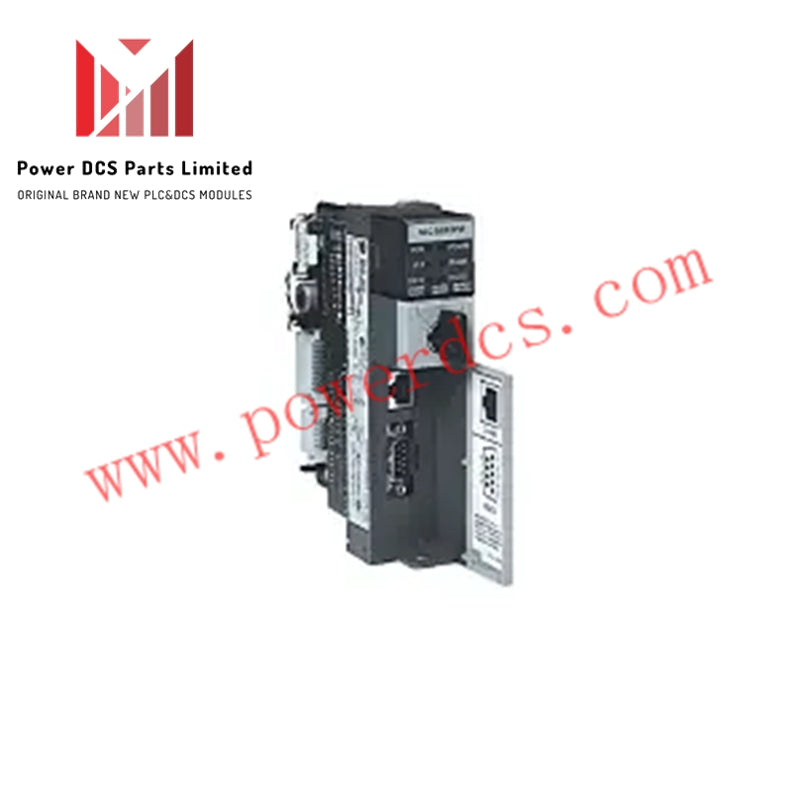

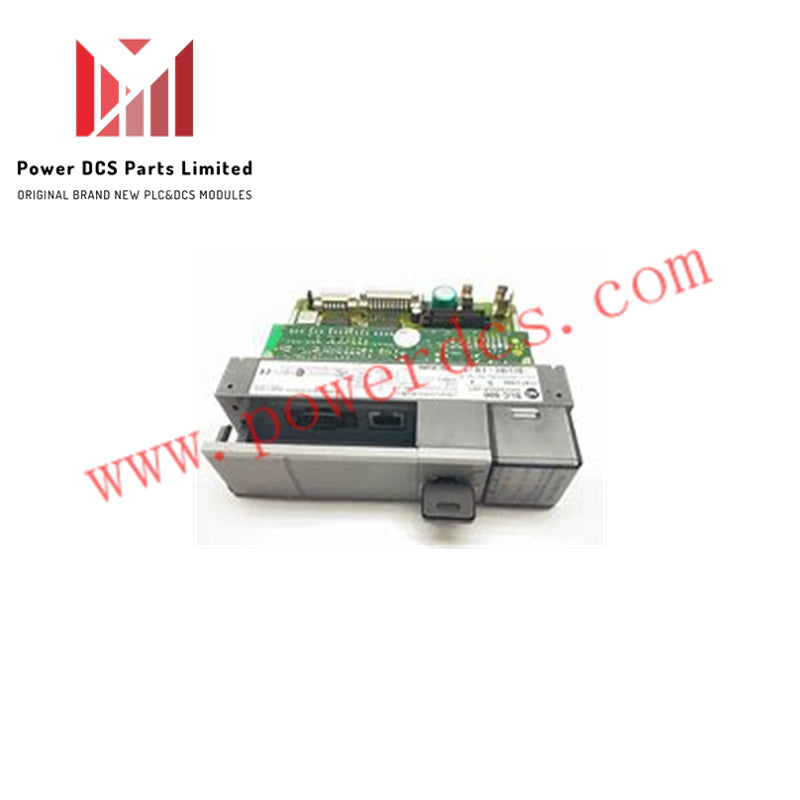

Allen-Bradley 1747-L532 | Modul Pemproses SLC 5/03

Gambaran Keseluruhan

The 1747-L532 adalah pemproses SLC 5/03 yang padat direka untuk sistem SLC 500 Allen-Bradley. Ia sesuai untuk kawalan proses kecil, pengendalian bahan, dan aplikasi automasi HVAC.

Memori dan Prestasi

Pemproses ini menyediakan RAM disokong bateri 16 KB dan memori pengguna sebanyak 16,000 perkataan. Masa imbas program adalah 1 ms setiap K perkataan, membolehkan kawalan masa nyata yang pantas.

Input, Output, dan I/O Analog

The 1747-L532 menyokong 4096 input digital, 4096 output digital, dan 480 titik I/O analog tempatan. Masa imbas I/O adalah 0.225 milisaat, mengoptimumkan kepekaan sistem.

Antara Muka Komunikasi

Pemproses mengintegrasikan port DH-485 dan RS-232. Ia juga menyokong sambungan ke penukar 1761-NET-AIC untuk I/O jauh dan rangkaian DeviceNet.

Rangka I/O dan Pengembangan

The 1747-L532 menampung sehingga tiga rangka I/O dengan maksimum 30 slot modul setiap rangka. Modul pengimbas I/O Jauh dan DeviceNet memperluaskan sambungan.

Kuasa dan Persekitaran

Ia menarik 500 mA pada backplane DC 5V dan 175 mA pada 24V DC. Pemproses beroperasi dalam suhu persekitaran dari 0°C hingga 60°C dan tahan terhadap kejutan operasi 30G.

Ciri-ciri Tambahan

Pemproses ini termasuk jam masa nyata terbina dalam, matematik titik terapung, suis kekunci, fungsi kalendar, dan menyokong pengaturcaraan dalam talian serta peningkatan memori Flash. Memori yang disokong bateri dan sandaran pilihan 1747-M13 memastikan pengekalan data yang boleh dipercayai.
