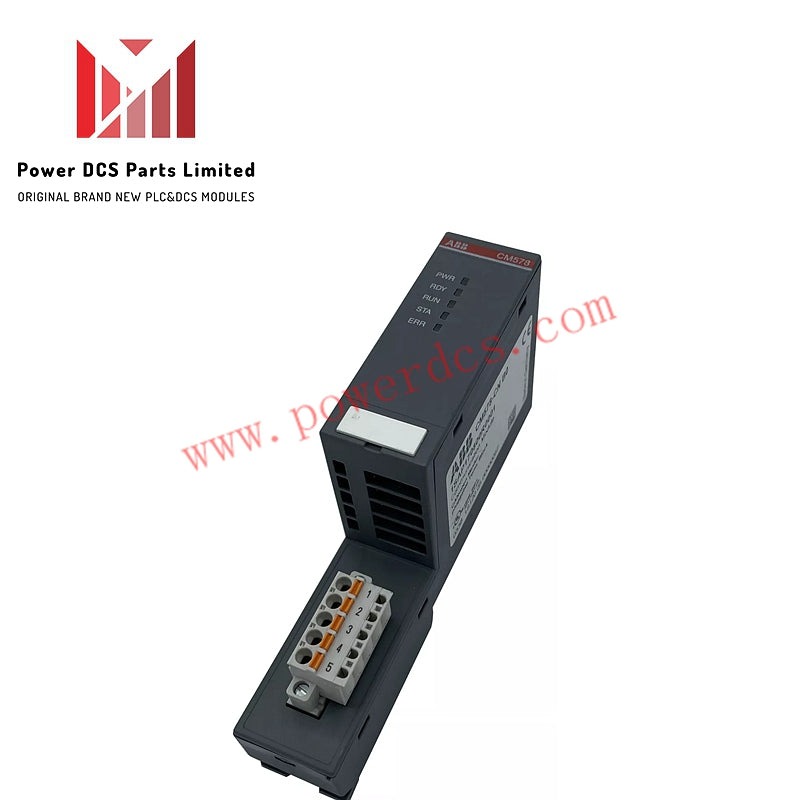

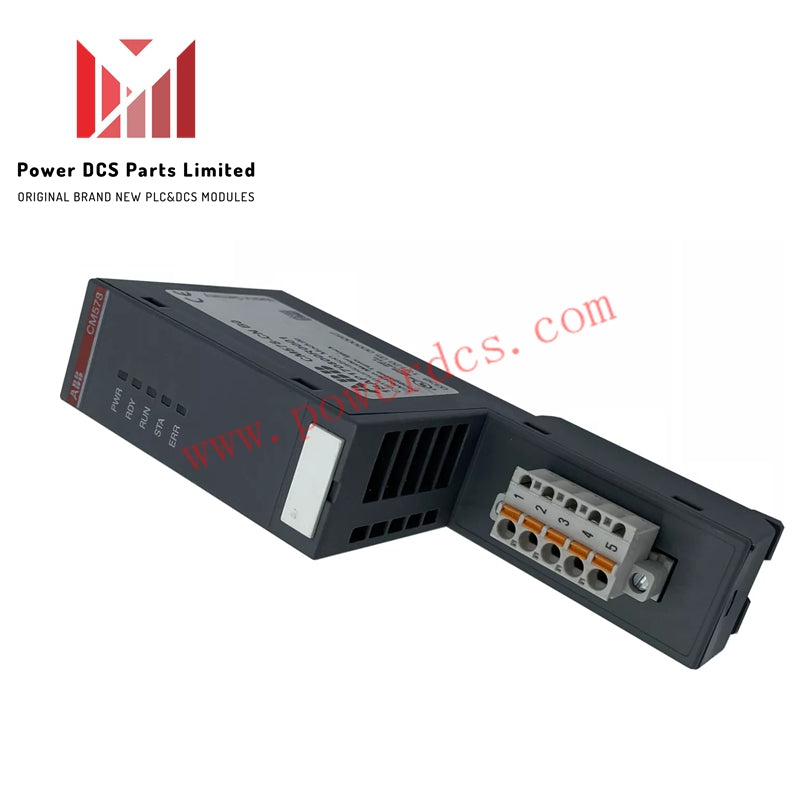

CM578 | Modul Komunikasi ABB CANopen

Deskripsi

CM578 adalah modul komunikasi CANopen dari ABB yang direka untuk memudahkan komunikasi fieldbus dalam sistem automasi industri. Ia beroperasi dalam siri AC500 dan menyediakan sambungan yang boleh dipercayai dengan konfigurasi yang boleh disesuaikan.

Spesifikasi Teknikal

• Fieldbus: CANopen

• Kadar Pemindahan: 10 kBit/s hingga 1 MBit/s

• Pemproses: EC1, 160 pin

• CPU yang Boleh Digunakan: PM57x, PM58x, PM59x

• Pangkalan Terminal yang Boleh Digunakan: Semua TB5xx

Memori dan Komunikasi

• Penyambung Fieldbus: Penyambung boleh pasang (COMBICON, 5-pin)

• Antara Muka Modul Komunikasi: Memori dwi-port, 8 kByte

• Memori RAM Dalaman (EC1): 256 kByte

• Memori Flash Luaran: 512 kByte (untuk firmware)

• Memori RAM Luaran: Tidak terpakai

Kuasa dan Penggunaan

• Bekalan Kuasa Dalaman: Melalui antara muka modul komunikasi pangkalan terminal

• Penggunaan Arus:

  • Dari bekalan kuasa 24 VDC: Tipikal 50 mA

  • Melalui bas modul komunikasi: Tipikal 290 mA

Butiran Fizikal

• Berat: Anggaran 150 g
