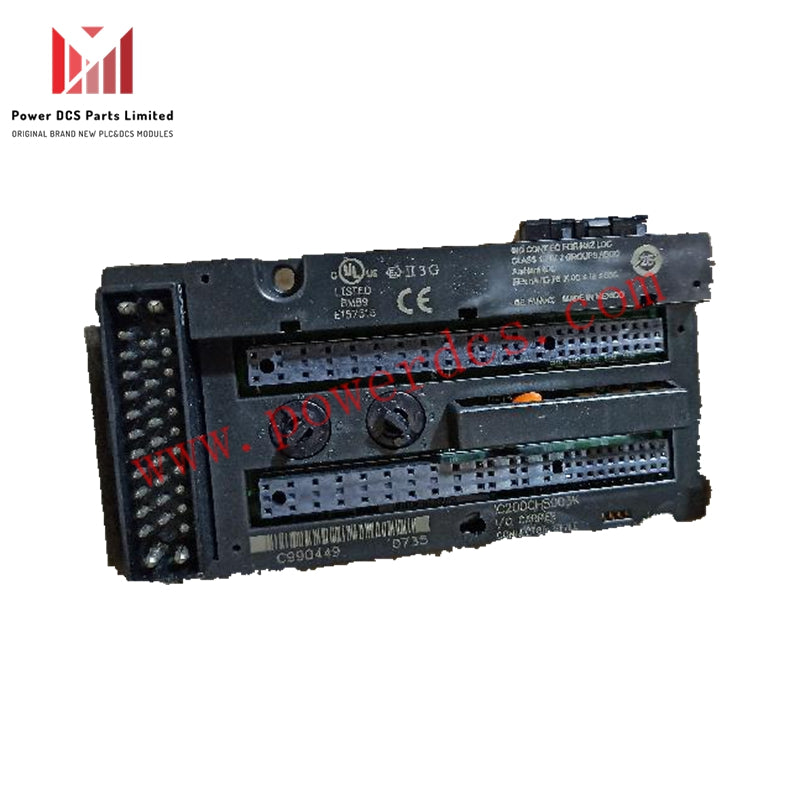

GE Fanuc IC200CHS003K Pembawa I/O Baru Dalam Stok

GE Fanuc IC200CH003 Penghubung-Style Carrier I/O Modul

VersaMax Siri | 36-Pin Penghubung | Pemasangan Rel DIN | Baru

Gambaran Produk

IC200CH003 adalah pengangkut I/O gaya penghubung yang dihasilkan oleh GE Fanuc Automation untuk Siri VersaMax. Ia direka untuk menyediakan komunikasi backplane, pendawaian lapangan, dan sokongan pemasangan untuk satu modul I/O. Unit ini mempunyai penghubung 36-pin yang digunakan untuk menyambungkan kabel input/output dan menyokong sambungan cepat sehingga 32 titik I/O dan 4 sambungan kuasa biasa.

Ciri-ciri Utama

• Jenis Penghubung: 36-pin untuk sambungan kabel Input/Output

• Sokongan Pendawaian Lapangan: Sambungan langsung untuk sehingga 32 titik I/O

• Pemasangan Modul: Lubang pengunci terintegrasi untuk mengamankan modul I/O

• Berat: 0.113 kg

• Keserasian: Menyokong semua modul VersaMax kecuali model isolasi tinggi (senarai di bawah)

Pemasangan dan Penempatan

• Boleh Dipasang pada Rel DIN: Mudah dipasang pada rel DIN standard 7.5 mm x 35 mm

• Perlindungan EMC: Memerlukan rel DIN yang berpenebat elektrik dengan kemasan konduktif dan tahan kakisan

• Pendawaian Lapangan: Kenalan crimp digunakan untuk pendawaian terus ke penghubung; peranti I/O juga boleh disambungkan melalui Terminal I/O Perantara

• Pemasangan Kabel:

• Untuk memasang, tekan penghubung kabel yang telah dipasang sebelumnya ke pengangkut sehingga pengunci terpasang

• Untuk membuka, tekan ke atas pada pengunci sambil memegang penghubung

⚠ Nota Keselamatan: Suhu persekitaran yang tinggi boleh menyebabkan penghubung menjadi panas. Elakkan sentuhan langsung dan jauhi pin penghubung yang terdedah.

Aksesori Termasuk (Kit Penghubung Pilihan)

• 1 Penghubung dengan Penutup

• 6 Kenalan Besar

• 36 Kenalan Kecil

• 2 Skru Pemasangan

Keserasian Modul

IC200CH003 serasi dengan semua modul VersaMax, kecuali yang berikut kerana keperluan isolasi tinggi:

• IC200MDL144 – Input Voltan 240 VAC, Modul 4-Titik Terasing

• IC200MDD850 – Campuran 240 VAC Terasing 4-Titik

• Modul Relay Output 2.0A Terasing 8-Titik
