GE IS200EGDMH1ADE – Modul Pengesan Tanah Exciter

Spesifikasi

Penerangan Fungsi

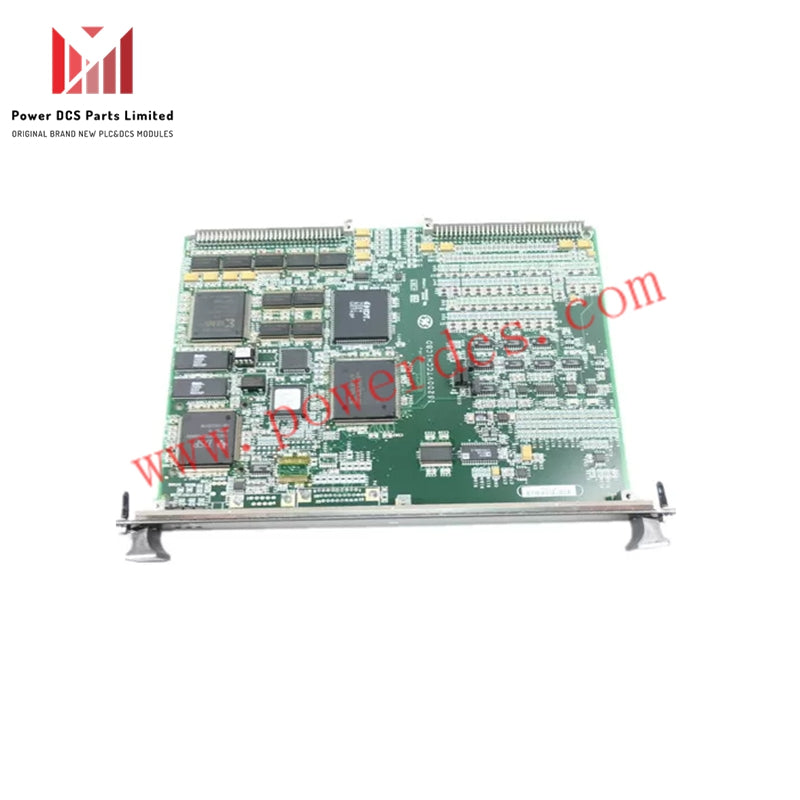

The IS200EGDMH1ADE adalah Modul Pengesan Tanah Eksiter yang dihasilkan oleh General Electric sebagai sebahagian daripada EX2100 Series untuk digunakan dalam Sistem Kawalan Eksitasi GE. Papan faktor bentuk slot berganda, ketinggian berganda (6U) ini dipasang dalam rak Exciter Power Backplane (EPBP).

Fungsi utamanya adalah untuk mengesan rintangan kebocoran antara mana-mana titik dalam litar medan penjana dan tanah—sama ada di sisi AC atau DC. Sistem simplex menggunakan satu EGDM, manakala sistem redundan menggunakan tiga modul.

Integrasi Sistem

• The EXAM (modul attenuator) mengesan voltan merentasi rintangan sense tanah dan menghantar isyarat ke EGDM melalui kabel sembilan konduktor. EXAM dipasang dalam Modul Voltan Tinggi yang terletak di Panel Bantuan.

• Dalam sistem redundan, tiga papan EGDM ditetapkan sebagai Pengawal (C), Master 1 (M1), dan Master 2 (M2). Konfigurasi ditentukan oleh pin program pada penyambung P2.

• Modul DSPX mengkomunikasikan status master aktif melalui pautan serat optik ke Pengawal EGDM.

• Apabila M2 adalah pemandu, Pengawal menghidupkan relay dalam Modul Attenuator; jika tidak, ia kekal tidak dikuasakan untuk M1.

• Master aktif menerima isyarat osilator dari DSPX, menghasilkan gelombang segi empat ±50 V ke modul EXAM dan digunakan pada Rintangan Sense.

Fungsi Teras

• The signal conditioner menerima isyarat pembezaan yang dilemahkan 10:1 dari Rintangan Sense dalam modul EXAM.

• Ia menggunakan penguat pembezaan untung satu dengan nisbah penolakan mod biasa yang tinggi, diikuti oleh osilator kawalan voltan (VCO) yang bertindak sebagai penukar A-ke-D.

• Output VCO memberi makan kepada pemancar serat optik.

• Pengondisi isyarat dikuasakan oleh bekalan terasing untuk memastikan keselamatan kakitangan dan peralatan memandangkan voltan mod biasa yang tinggi.

• Pengondisi isyarat boleh menghubungkan sisi jambatan Rintangan Sense ke tanah atas arahan untuk mengukur tahap output penguat kuasa.

• Bahagian Pengawal menentukan modul induk dan menghasilkan isyarat arahan ujian yang dicetuskan oleh peralihan isyarat osilator, dengan tempoh 250 ms, boleh dicetus semula pada setiap peralihan.

Ketersediaan dan Sokongan

WOC mengekalkan stok terbesar alat ganti Sistem Kawalan Eksitasi GE, termasuk modul baru, tidak digunakan, dan yang telah dibaiki, semuanya disokong oleh jaminan. Pasukan pakar kami tersedia 24/7 untuk menyokong keperluan OEM anda dan membantu dengan sebarang keperluan automasi.

Untuk harga dan ketersediaan, sila hubungi kami melalui telefon atau emel.
