GE IS200EISBH1AAC Papan Pemecut ISBus Baru Tulen

Papan ISBus Exciter General Electric IS200EISBH1AAC

Maklumat Am

• Pembuat: General Electric (GE)

• Siri: Mark VI Speedtronic

• Nombor Bahagian Fungsian: IS200EISBH1AAC

• Singkatan Fungsian: EISB

• Jenis Pemasangan: Standard (Pemasangan Normal)

• Tahap Semakan: Tiga Semakan (Serasi ke belakang dengan dua yang pertama)

• Jenis Pemasangan: Serasi Pemasangan Rak VME

Perihalan

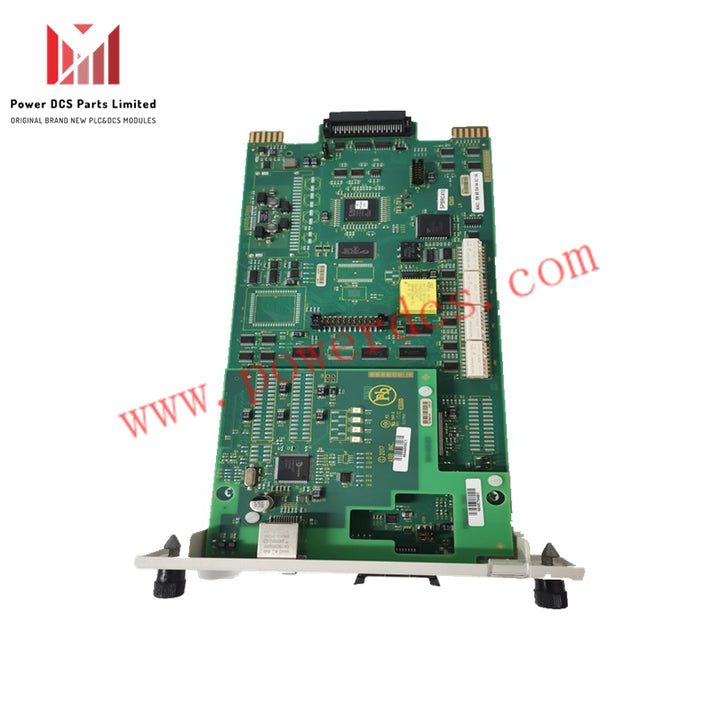

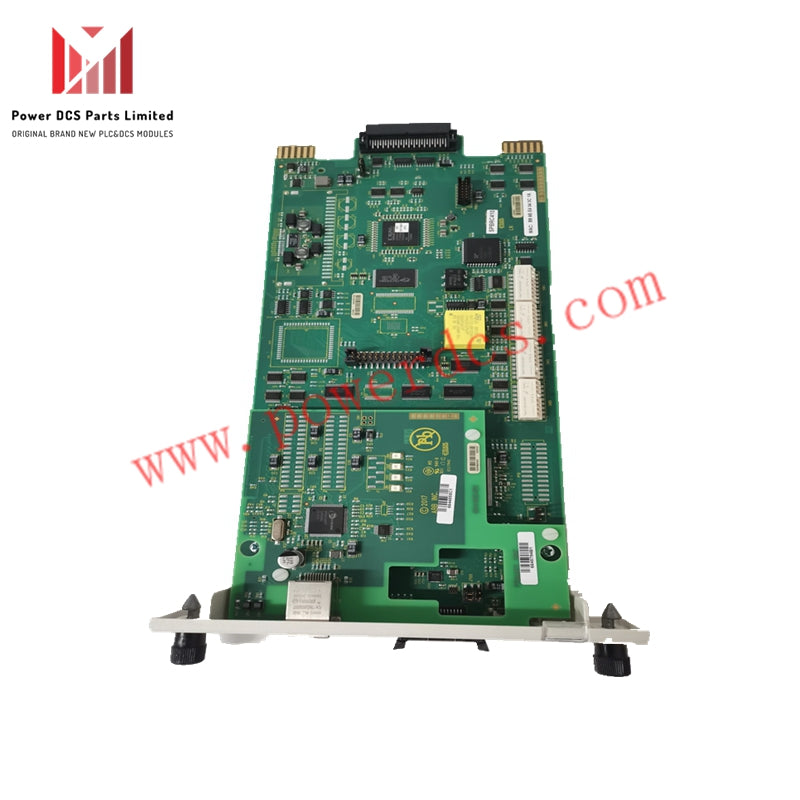

 IS200EISBH1AAC adalah Papan ISBus Exciter yang direka sebagai sebahagian daripada sistem kawalan turbin Mark VI Speedtronic GE. Papan ini berfungsi sebagai antara muka utama antara exciter dan isyarat maklum balas voltan dan arus berasaskan gentian optik, memudahkan komunikasi dan pemantauan yang tepat dalam gelung kawalan eksitasi turbin.

Plat muka hadapan mempunyai:

• Dua pin set kunci untuk mengamankan papan ke dalam rak VME

• Port gentian optik yang dilabel:

• Voltan dan Arus Medan Gen

• Voltan dan Arus Exciter

• Pengesan Tanah Masuk / Keluar

• Suis reset yang boleh diakses melalui bukaan pada plat muka

• Logo GE dan tanda pengenalan papan

Plat muka dipasang pada papan menggunakan skru, dan papan itu sendiri mengandungi:

• Lebih 20 litar bersepadu

• Satu penyambung backplane untuk input/output isyarat gentian optik

• Dua transformer kecil

• Beberapa induktor, kapasitor, perintang, transistor, dan diod

• Salutan PCB konformal untuk perlindungan dalam persekitaran industri

• Lubang pemasangan yang dibor kilang dan label kod bar untuk kebolehlacakan

Interpretasi Kod Produk

Nombor bahagian IS200EISBH1AAC mengandungi pengecam berstruktur:

• IS200: Pemasangan Siri Mark VI Standard; dihasilkan oleh GE

• EISB: Menandakan fungsi papan sebagai antara muka ISBus Exciter

• H1: Menunjukkan versi bersalut konformal

• AAC: Menandakan tahap semakan khusus (tiga semakan keseluruhan, serasi ke belakang dengan dua yang pertama)

Sorotan Teknikal

• Direka untuk antara muka isyarat gentian optik dalam sistem eksitasi penjana

• Menyediakan pengasingan elektrik dan pemprosesan isyarat

• Dibina untuk ketahanan dalam persekitaran suhu tinggi dan getaran tinggi

• Salutan konformal meningkatkan ketahanan terhadap kelembapan, habuk, dan pencemar

Soalan Lazim

S: Adakah IS200EISBH1AAC dilindungi di bawah jaminan selepas pembelian?
J: Ya. Ia dilindungi oleh jaminan tiga tahun untuk alat ganti dan perkhidmatan.

S: Bolehkah modul ini dipasang dalam rak VME standard?
J: Ya. Plat muka logam dan penyambung backplane direka untuk pemasangan rak VME.
