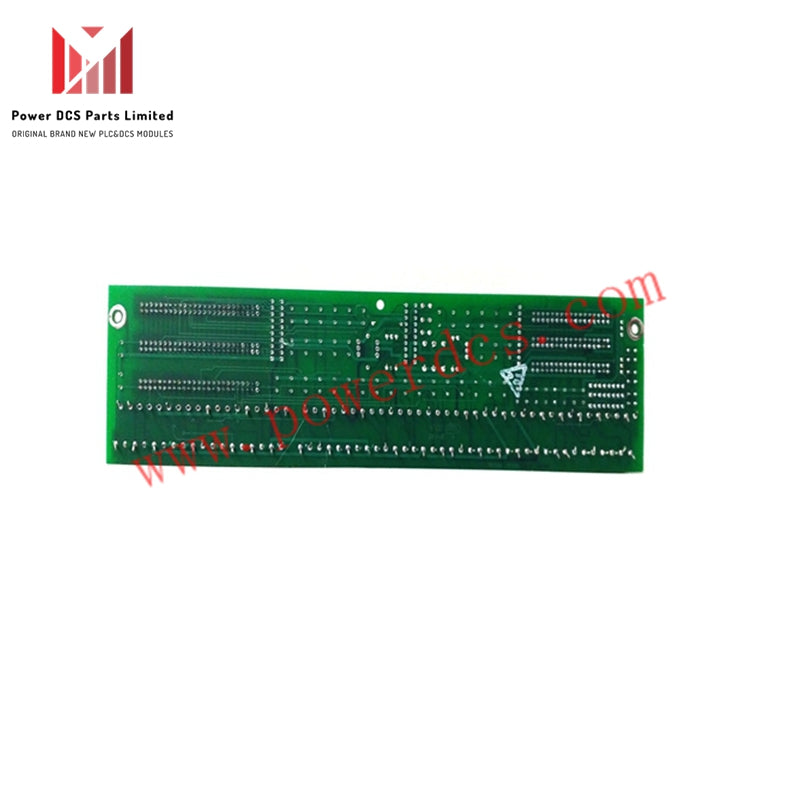

GE IS200VCMIH1BCD – Modul Komunikasi VCMI

 GE IS200VCMIH1BCD adalah modul komunikasi kritikal dalam Sistem Kawalan Turbin Mark VI yang dibangunkan oleh General Electric. Direka sebagai papan Antara Muka Komunikasi VME (VCMI), modul ini menyediakan komunikasi yang boleh dipercayai dan berkelajuan tinggi antara pemproses utama dan pelbagai papan I/O (Input/Output) dalam rak kawalan. Ia memainkan peranan penting dalam memastikan operasi masa nyata yang tahan kesilapan dalam aplikasi turbin.

Spesifikasi Teknikal

• Nombor Model: IS200VCMIH1BCD
  (“H1” menandakan versi perkakasan; “BCD” menentukan pilihan konfigurasi tertentu)

• Keserasian Sistem: Sistem Kawalan Turbin GE Mark VI

• Format Papan: 6U Tinggi VME (standard Versa Module Eurocard)

• Pemproses: TMS320C32 DSP 32-bit (Pemproses Isyarat Digital)

• Memori: Memori Pelabuhan Berganda

• Voltan Bekalan Kuasa: 28 V DC (julat operasi: 14–32 V DC)

• Protokol Komunikasi: IONet (berdasarkan IEEE 802.3 Ethernet dengan pesanan ADL)

• Sambungan IONet: penyambung BNC untuk Ethernet 10Base2

• Kadar Bingkai: 10 ms

• Jenis Pemasangan: Rel DIN

• Teknologi Pembinaan: Pemasangan permukaan

• Suhu Operasi: –30°C hingga +65°C (Nota: Sesetengah versi menentukan 0°C hingga +45°C. Sahkan nombor model untuk julat tepat.)

• Perlindungan Persekitaran: Salutan konformal (untuk perlindungan PCB dalam persekitaran industri)

• Anggaran Dimensi: 17.8 cm (L) × 33.02 cm (P)

• Pengecam: Beberapa LED (Hijau JALAN, Merah GAGAL, Kuning STATUS)

• Penyambung:

• Port bersiri 9-pin

• Penyambung DIN

• Header pin tambahan

Ciri Utama

✅ Fungsi Komunikasi Teras

• Berfungsi sebagai IONet Bus Master, mengurus pengambilan data dari modul antara muka jauh dan menyiarkan arahan kepada peranti hamba.

• Memastikan komunikasi lancar dan pantas di seluruh rangkaian kawalan turbin.

🚀 I/O Berjaringan Berkelajuan Tinggi

• Membolehkan komunikasi pantas dan boleh dipercayai antara pemproses utama dan pelbagai papan I/O.

• Asas untuk mengekalkan kawalan masa nyata yang tepat dalam sistem turbin.

🔁 Tahan Kesilapan

• Menyokong Pengundian Tahan Kesilapan Dilaksanakan Perisian (SIFT).

• Dalam sistem tiga redundan, kad VCMI bertukar dan mengundi data sebelum menghantarnya ke pemproses—menghapuskan titik kegagalan tunggal dan meningkatkan ketahanan sistem.

🛠 Reka Bentuk Kukuh dan Gred Industri

• Dibina dengan salutan konformal untuk melindungi daripada habuk, kelembapan, dan bahan kimia.

• Direka untuk berfungsi di bawah keadaan persekitaran dan operasi yang keras.

🔧 Pengurusan Komunikasi Dalaman

• Bukan sahaja berkomunikasi dalam rak sendiri tetapi juga dengan modul antara muka, perlindungan, dan kawalan di seluruh sistem.

💡 Pengecam Diagnostik

• Penunjuk LED pada panel hadapan memberikan status visual segera untuk:

• Keadaan operasi

• Pengesanan kesilapan

• Aktiviti rangkaian

• Membantu dalam diagnostik dan penyelesaian masalah cepat.

Ringkasan Aplikasi

 IS200VCMIH1BCD adalah modul komunikasi tulang belakang untuk sistem kawalan GE Mark VI, memastikan interaksi berkelajuan tinggi dan boleh dipercayai antara pemproses dan komponen I/O. Reka bentuk canggih dan set ciri kukuh menjadikannya tidak ternilai dalam persekitaran kawalan turbin di mana masa operasi, ketepatan, dan ketahanan kesilapan adalah kritikal.
