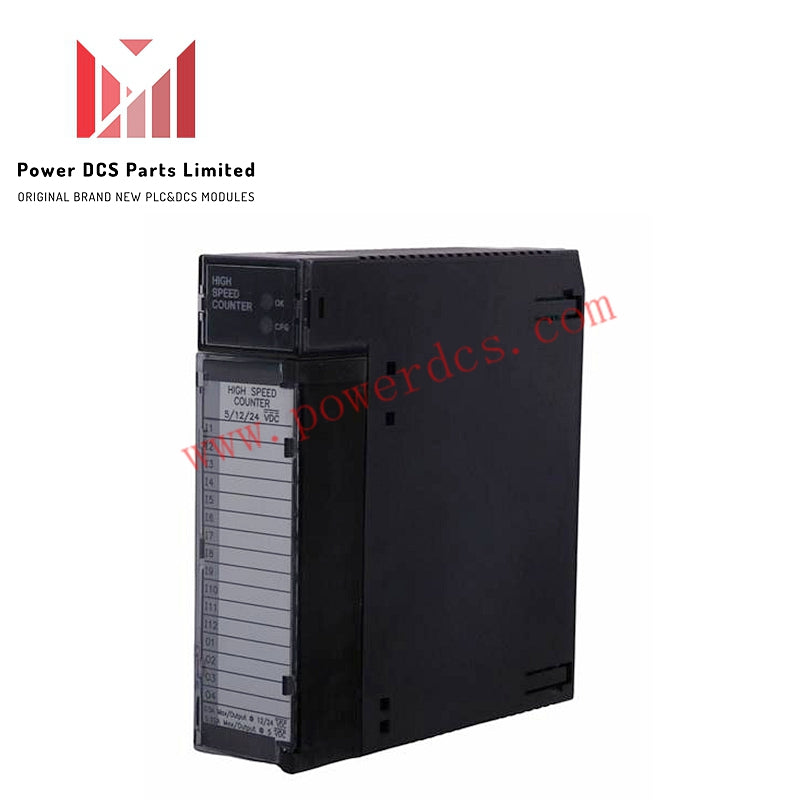

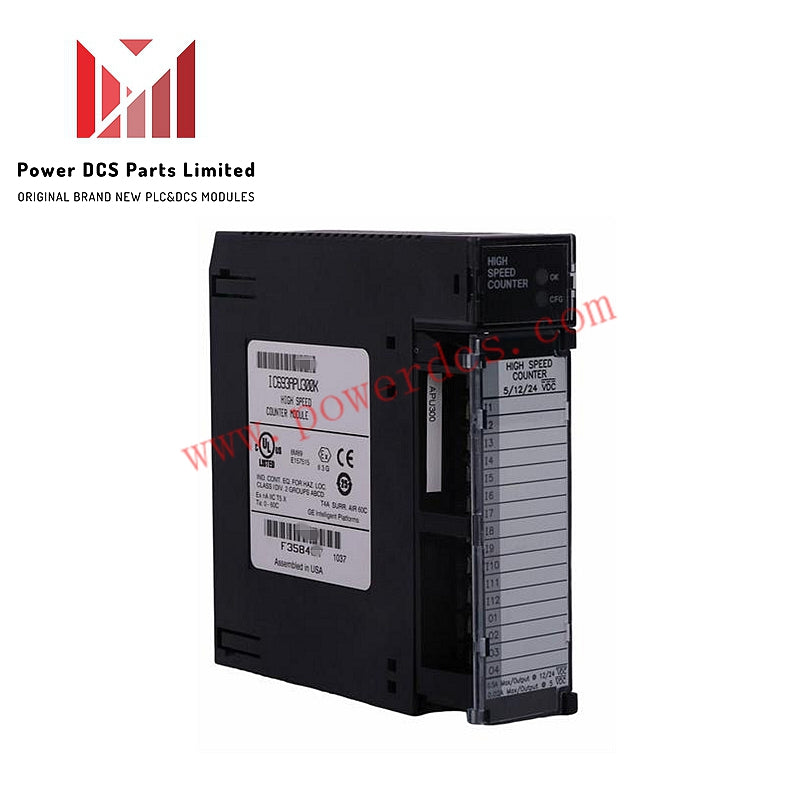

IC693APU300 GE Fanuc High-Speed Counter (HSC) Module

Description

The IC693APU300 is a high-speed counter (HSC) module from the GE Fanuc Series 90-30, designed for precise and rapid counting applications. It supports multiple input and output configurations, ideal for high-frequency counting in industrial control systems.

Key Features

• Input Channels : 12 source inputs, positive logic

• Maximum Count Rate : 80 kHz

• Input Voltage Range : 5 VDC, 10-30 VDC

• Input Frequency : Up to 80 kHz (minimum 20 kHz)

• Output Channels : 4 positive logic outputs

• Output Voltage Range : 4.75 VDC to 6 VDC, 10-30 VDC

• Output Ratings :

• 10-30 VDC @ 500 mA maximum

• 4.75 to 6 VDC @ 20 mA maximum

• Output Protection : Short circuit protection

• Module Operating Voltage : 5 VDC sourced from the backplane

• Load Drive Capability : CMOS load drive capability

Environmental & Operational Conditions

• Input Signal Voltage : 5 VDC to 30 VDC

• Logic Inputs : 12

• Logic Outputs : 4

• Input/Output Type : Positive Logic

• Maximum Count Rate : Up to 200 kHz
