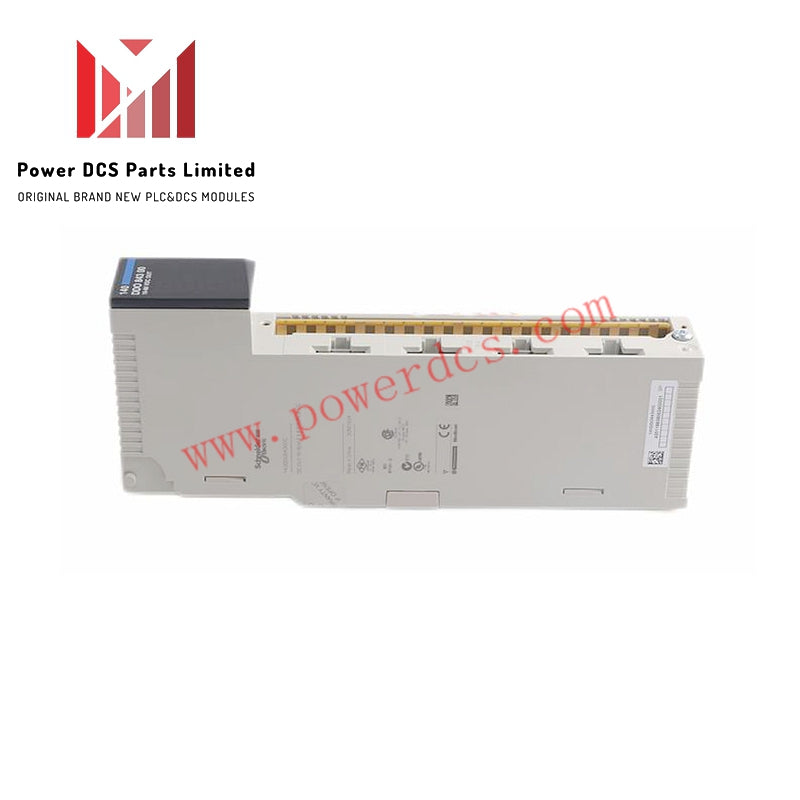

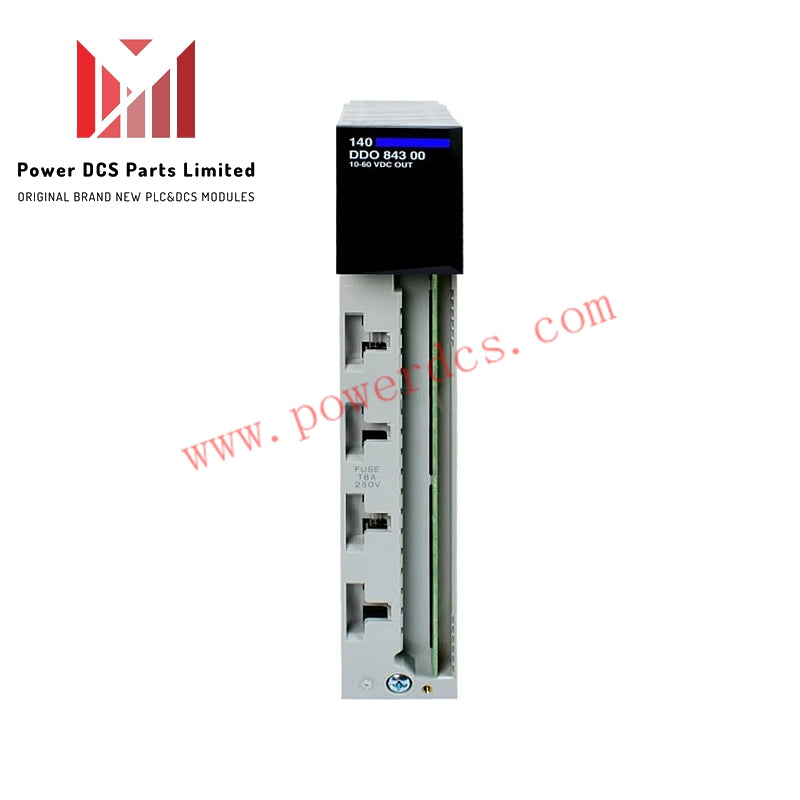

140DDO84300 | Módulo de Saída Discreta Schneider Modicon Quantum

Descrição

O 140DDO84300 é um módulo de saída discreta da série Modicon Quantum da Schneider Electric. Fornece 16 saídas de lógica positiva (fonte) agrupadas em dois conjuntos de 8, adequadas para aplicações industriais de controlo de saída DC.

Especificações de Saída

• Canais de Saída: 16 (2 grupos de 8)

• Tipo de Lógica: Lógica positiva (fonte)

• Tensão de Saída Discreta: 10–60 V DC

• Limites de Tensão: 10,2–72 V

• Tensão Máxima de Saída: 72 V (permanente)

• Queda de Tensão: < 1 V a 2 A

• Corrente Máxima de Carga: 12 A por módulo, 6 A por grupo

• Corrente de Surto: 7,5 A durante 50 s

• Corrente de Fuga: ≤ 1 mA a 60 V

• Tempo de Resposta: ≤ 1 ms (tanto para LIGAR como para DESLIGAR)

Características Elétricas

• Isolamento (Canal para Bus): 2500 Vrms durante 1 min

• Isolamento (Entre Grupos): 700 Vrms durante 1 min

• Proteção: Proteção interna de saída (fusível de 8 A por grupo)

• Classificação do Fusível Associado: 2 A por ponto, 8 A por grupo

• Indutância de Carga: Calculada como 0,5 / [(corrente)² × (frequência de comutação)]

Energia & Interface

• Dissipação de Potência: 1 W + (1 V × corrente total da carga)

• Requisito de Corrente do Bus: 160 mA

• Requisito de Endereçamento: 1 palavra de saída

Indicadores & Formato

• Sinalização Local:

• 1 LED verde: Bus ativo

• 1 LED vermelho: Falha externa

• 16 LEDs verdes: Estado da saída

• Formato do Módulo: Standard

• Peso: 0,45 kg (0,99 lb)
