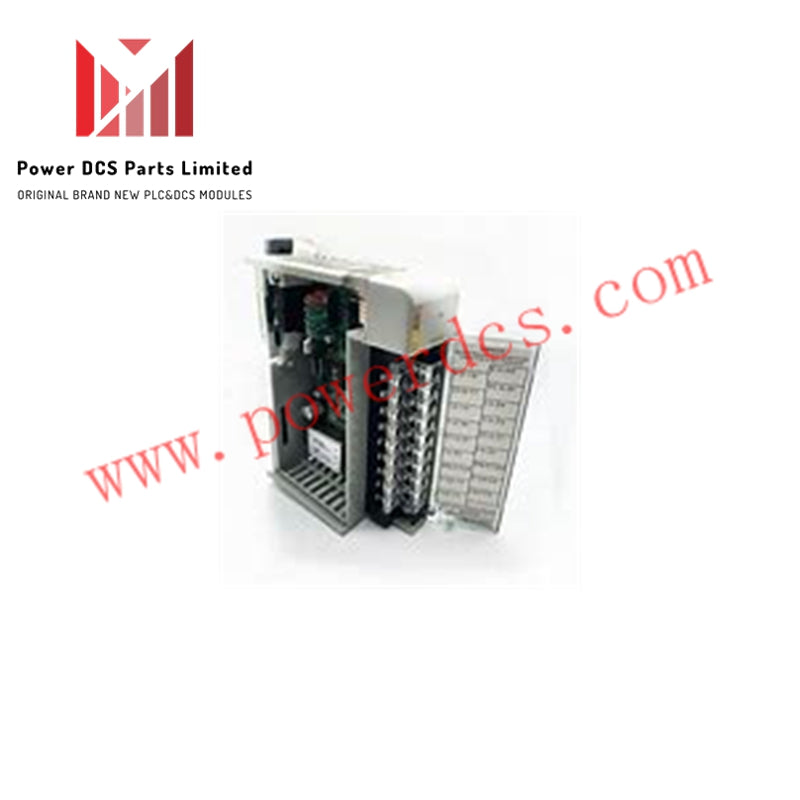

Allen-Bradley 1769-IF4XOF2 | Módulo de Combinação Analógica Compacta I/O

Visão Geral

O Allen-Bradley 1769-IF4XOF2 é um módulo Compact I/O concebido para controladores CompactLogix e MicroLogix 1500 . Esta unidade versátil integra quatro canais de entrada analógica com dois canais de saída analógica, proporcionando uma solução equilibrada para tarefas gerais de automação. Com o seu formato compacto, poupa espaço no painel enquanto assegura desempenho fiável em aplicações de controlo de processos que não exigem precisão extrema.

Principais Características

• Quatro canais de entrada analógica configuráveis para sinais de tensão ou corrente.

• Dois canais de saída analógica single-ended suportando tensão ou corrente.

• Conversor Delta Sigma para conversão estável de sinal.

• Diagnósticos incorporados para deteção de sobrealcance e subalcance.

• Tamanho compacto e design leve para instalação eficiente.

Especificações Técnicas

Entradas

• Número de Entradas: 4 canais analógicos (diferenciais ou single-ended)

• Intervalo de Tensão: 0 a 10,5 VCC

• Intervalo de Corrente: 0 a 21 mA

• Impedância de Entrada: 150 kΩ (tensão), 150 Ω (corrente)

• Resolução: 8 bits + sinal

• Precisão: ±0,7% (tensão), ±0,6% (corrente)

• Deriva: ±0,006% por °C

Saídas

• Número de Saídas: 2 canais analógicos (single-ended)

• Intervalo de Tensão: 0 a 10 VCC

• Intervalo de Corrente: 0 a 20 mA

• Precisão: ±0,5% da escala total

• Requisitos de Carga: >1 kΩ (tensão), ≤300 Ω (corrente)

• Tempo de Resposta: 0,3 ms (resistivo), 3,0 ms (capacitivo)

Características Elétricas

• Tensão Operacional: 30 VCC/CA

• Tensão de Modo Comum: 10 VCC por canal

• Tipo de Conversor: Delta Sigma

• Tipo de Sinal: Diferencial ou Single-ended

Propriedades Físicas

• Dimensões: 118 x 87 x 35 mm

• Peso: 0,88 lbs (290 g)

• Montagem: Trilho DIN ou montagem em painel

• Tipo de Caixa: Estilo aberto

• Classificação de Distância da Fonte de Alimentação: Até 8 módulos da fonte de alimentação

Vantagens de Usar o 1769-IF4XOF2

O Allen-Bradley 1769-IF4XOF2 oferece flexibilidade e eficiência. A sua combinação de canais de entrada e saída permite aos engenheiros gerir sinais analógicos num único módulo. O design compacto reduz o espaço de instalação enquanto mantém precisão consistente em sistemas de controlo industrial.

Perguntas Frequentes

P1: O módulo 1769-IF4XOF2 é novo e original?
Sim, todos os nossos 1769-IF4XOF2 módulos são novos, originais e selados de fábrica.

P2: Quão rápido podem entregar este produto?
Enviamos dentro de 3 dias a 2 semanas, dependendo do tamanho da encomenda e logística. Os transportadores comuns incluem DHL, FedEx e UPS.

P3: Qual é o período de garantia deste módulo?
Oferecemos uma garantia de 12 meses com suporte de devolução de 30 dias para questões relacionadas com a qualidade.

P4: Quantos módulos podem ser ligados num sistema CompactLogix?
O 1769-IF4XOF2 deve ser instalado dentro de 8 módulos da fonte de alimentação para operação fiável.

P5: Para que aplicações é adequado este módulo?
É ideal para tarefas gerais de controlo de processos, incluindo monitorização de sinais analógicos e controlo de atuadores onde não é necessária alta resolução.
