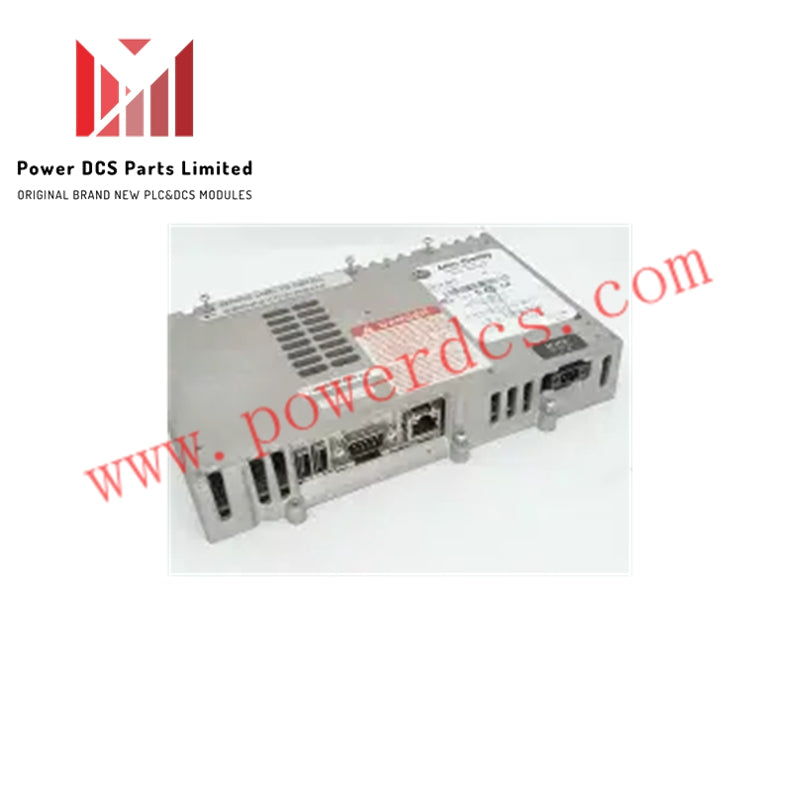

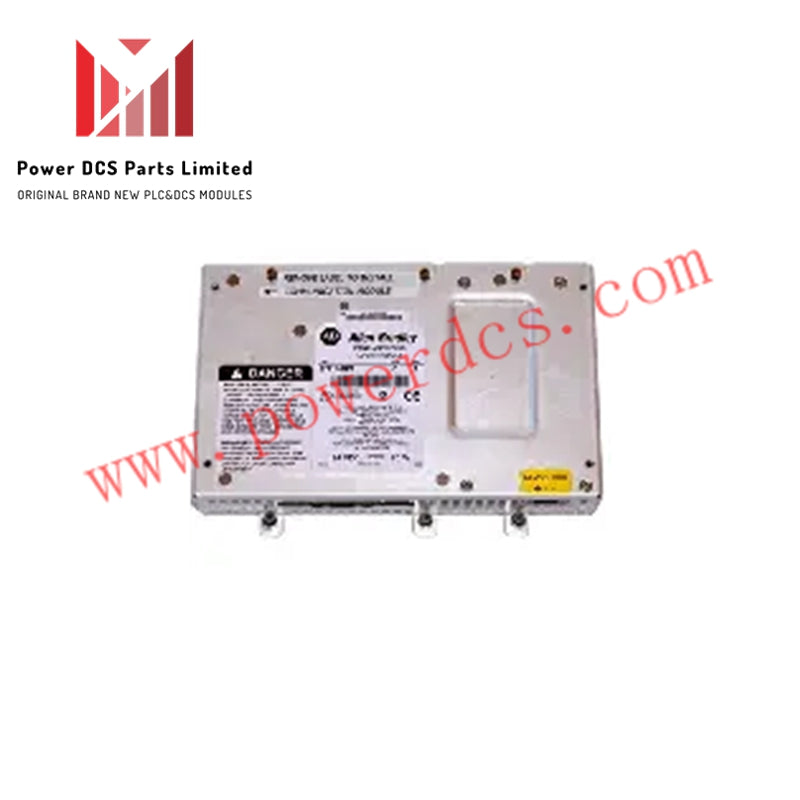

Allen Bradley 2711P-RP1 | Módulo Lógico PanelView Plus

Visão Geral

O Allen-Bradley 2711P-RP1 é um módulo lógico concebido para os terminais PanelView Plus 700 a 1500. Integra memória, processador e interfaces de comunicação, garantindo desempenho eficiente numa ampla gama de aplicações industriais de IHM.

Especificações Técnicas

• Marca: Allen-Bradley / Rockwell Automation

• Número de Peça: 2711P-RP1

• Tipo de Produto: Módulo Lógico

• Série: PanelView Plus 700 a 1500

• Memória Flash: 64 MB

• Memória RAM: 64 MB

• Entrada de Energia: 24 VDC

• Dissipação de Energia: 70 W

• Temperatura de Funcionamento: 0–55 °C

• Interfaces de Comunicação: 1 x RS232, 1 x Ethernet, 2 x USB

• Características Adicionais: Slot para cartão CompactFlash, LEDs de estado vermelho/verde

• Compatibilidade: Não compatível com terminais PanelView Plus 6

Principais Características

O 2711P-RP1 oferece um conjunto robusto de comunicação com Ethernet, RS232 e portas USB duplas, suportando múltiplos dispositivos industriais. Inclui também um slot para cartão CompactFlash para fácil expansão de armazenamento e transferência de dados.

Design e Memória

Este módulo liga-se diretamente à parte traseira de uma unidade de visualização via conexão PCI. Possui 64 MB de RAM para operação em tempo de execução e 64 MB de memória Flash para armazenar aplicações, registos, receitas e ficheiros de backup. Os LEDs de estado integrados fornecem diagnósticos rápidos durante a operação.

Notas de Instalação

Ao instalar o 2711P-RP1, devem ser seguidas práticas adequadas de aterramento para evitar danos por descarga eletrostática. O design compacto e a compatibilidade modular tornam-no um componente versátil dentro dos sistemas IHM PanelView Plus.

Aplicações

O 2711P-RP1 é ideal para:

• Operações IHM de fábrica que requerem memória de execução fiável e comunicação rápida.

• Monitorização de processos com conectividade Ethernet e serial para controladores e dispositivos I/O.

• Sistemas de automação industrial que necessitam de memória expansível através de CompactFlash.
