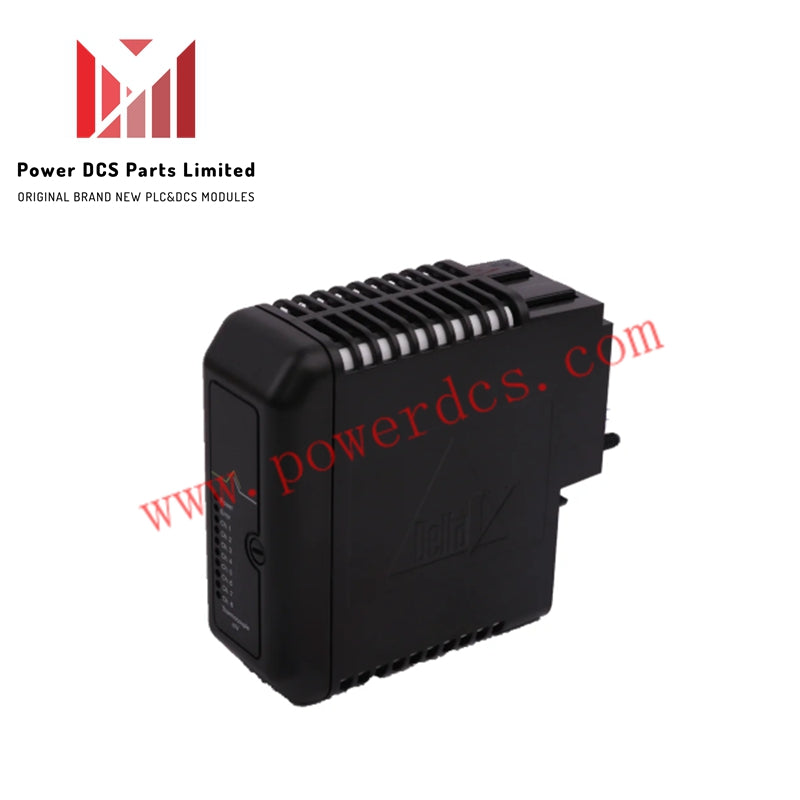

Emerson Módulo de Entrada Analógica KJ3222X1-BA3

Descrição

O Emerson KJ3222X1-BA3 é um módulo de entrada analógica de 8 canais da família DeltaV Série 2. Projetado para ambientes perigosos, suporta sinais 4–20 mA com comunicação HART integrada para diagnósticos avançados.

Especificações

• Fabricante: Emerson

• Número do Modelo: KJ3222X1-BA3

• Tipo de Produto: Módulo de Entrada Analógica

• Canais de Entrada: 8 entradas analógicas, 4–20 mA com suporte HART

• Fonte de Alimentação:

  • Alimentação do Barramento Local: 12 VCC a 150 mA

  • Alimentação de Campo em Barramento: 24 VCC a 300 mA

  • Circuito de Campo: 24 VCC a 30 mA por canal

• Temperatura de Funcionamento: -40°C a +70°C

• Resistência a Choques: Onda senoidal meia-seno de 10 g durante 11 ms

• Tolerância à Vibração: 1 mm (2–13,2 Hz), 0,7 g (13,2–150 Hz)

• Intervalo de Humidade: 5% a 95% HR, sem condensação

• Contaminantes Atmosféricos: ISA-S71.04-1985 Classe G3

• Dimensões: Aproximadamente 25,4 cm × 2,5 cm × 20,3 cm

• Peso: Cerca de 0,5 kg

Características

• Suporte ao Protocolo HART: Permite diagnósticos digitais em tempo real sobre sinais analógicos

• Certificação para Áreas Perigosas: Aprovado para ambientes Classe I Div. 2 e Zona 2

• Sistema de Chaveamento Rotativo: Prevê instalação incorreta com alinhamento chaveado do bloco de terminais

• Restrição de Hot-Swap: Requer desligar a alimentação para substituição segura do módulo

• Tolerância Ambiental Robusta: Fiável sob temperaturas extremas, vibração e humidade

• Design Compacto e Modular: Encaixa facilmente em armários de controlo para integração escalável

• Operação Sem Manutenção: Não necessita de calibração; não contém peças reparáveis pelo utilizador
