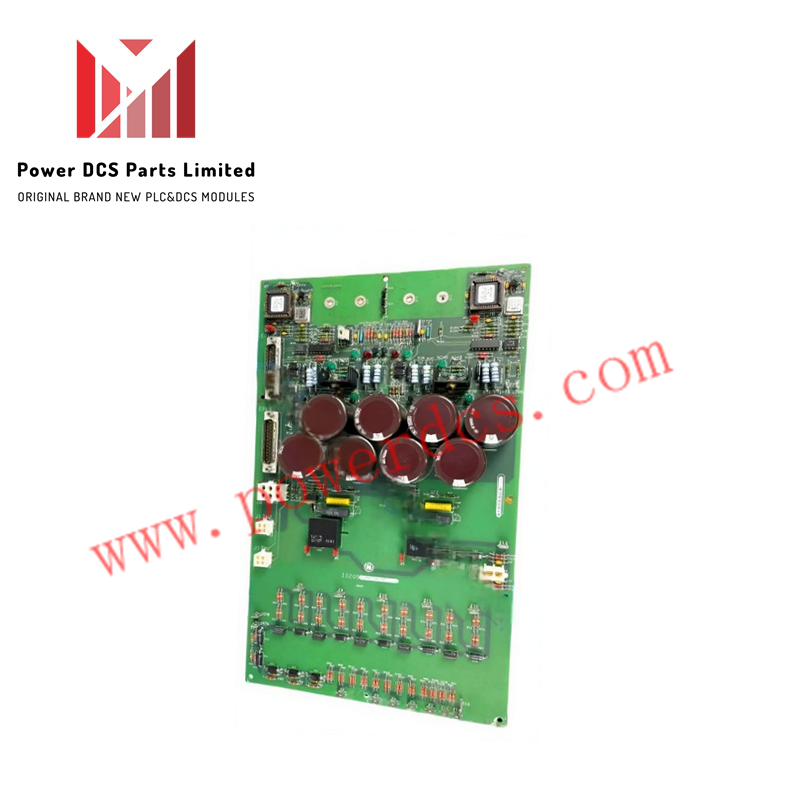

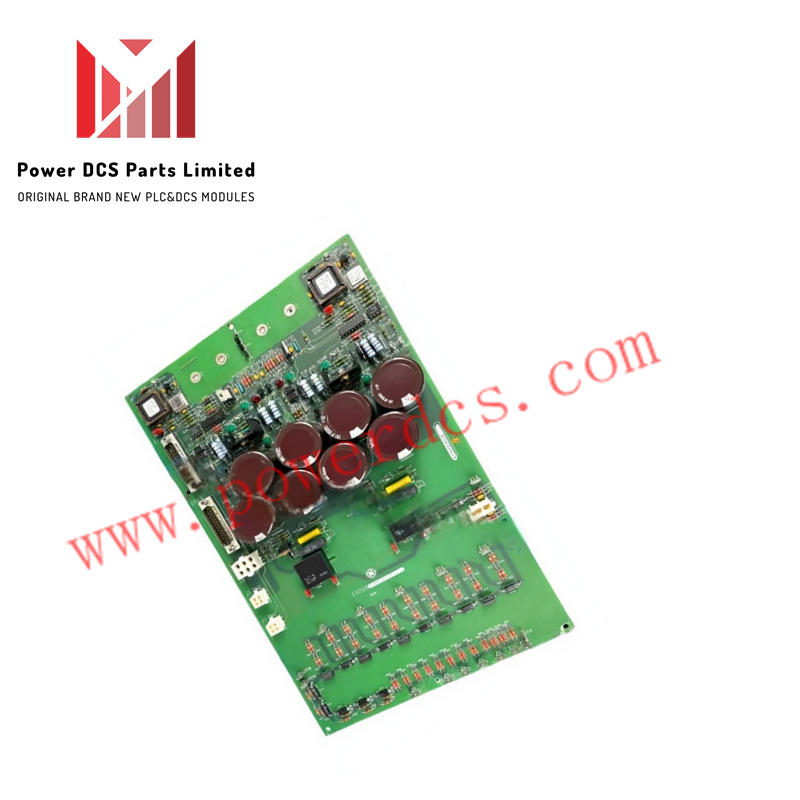

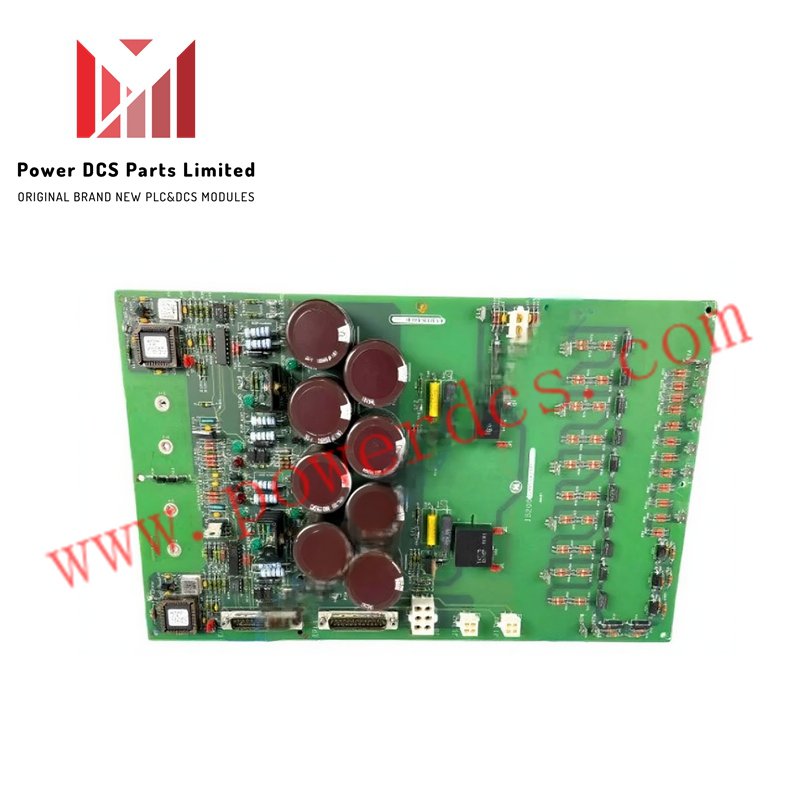

Placa de Controlo de Excitação e Desexcitação GE IS200EDEXG1BAA

Descrição

O GE IS200EDEXG1BAA é uma Placa de Controlo de Desexcitação usada no sistema de excitação EX2100e. Gere a descarga controlada da energia do campo do gerador durante paragens de emergência, protegendo o equipamento contra sobretensão e stress elétrico.

Especificações

• Modelo: IS200EDEXG1BAA

• Compatibilidade do Sistema: Sistema de Excitação GE EX2100e

• Função: Controla o disparo do SCR para desexcitação

• Alimentação: 24 VDC (convertido internamente para 125 VDC)

• Montagem: Montada em painel dentro do armário de excitação

• Comunicação: Interface com placas EMIO e EXTB

• Temperatura de Funcionamento: –30°C a +65°C

• Dimensões: 14 × 9 × 3.25 polegadas

• Peso: 0.5 kg

• Garantia: 1 ano

• Proteção da PCB: Revestida com conformação para ambientes industriais

Características

• Controlo de Disparo do SCR: Regula o fluxo de corrente para descarga de energia suave e segura

• Feedback de Sensibilidade de Condução: Monitoriza o estado do SCR para sequências de disparo precisas

• Retenção de Tensão: Mantém a estabilidade do sistema durante interrupções de energia

• Resposta a Paragem de Emergência: Ativa-se quando o disjuntor de campo ou contactores abrem

• Integração do Sistema: Compatível com placas EMIO e EXTB

• Tempo de Reação Rápido: Previne picos abruptos de tensão e instabilidade do sistema

• Confiabilidade Industrial: Projetado para proteção crítica de geradores de turbina
