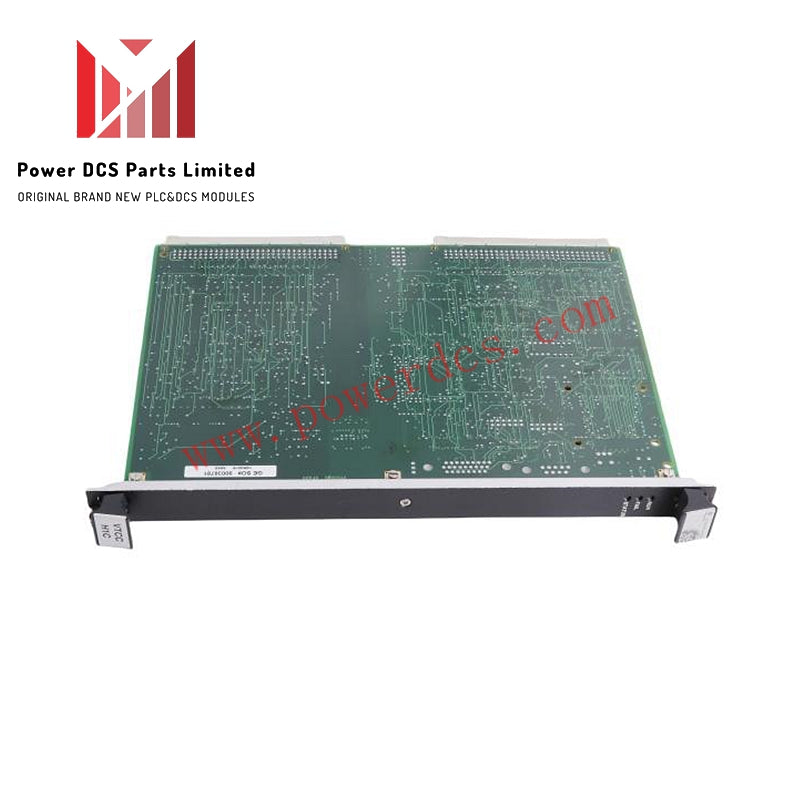

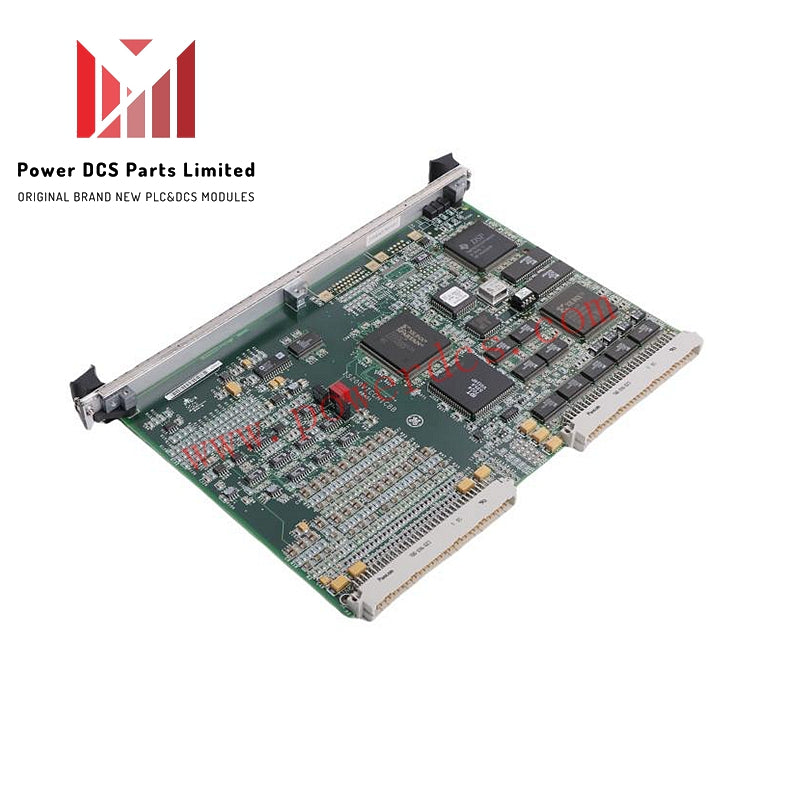

IS200VTCCH1CBB | Placa Processadora de Termopar GE Mark VI

Descrição

IS200VTCCH1CBB é uma Placa Processadora de Termopares concebida pela General Electric para a série Mark VI nos sistemas de controlo GE Speedtronic. Processa sinais de termopares para monitorização e controlo de temperatura, suportando configurações simplex e TMR através de placas terminais TBTC ou DTTC.

Características Elétricas e de Processamento

• Função: Placa Processadora de Termopares

• Tipos de Termopares Suportados: E, J, K, S

• Intervalo de Entrada: -8 mV a +45 mV

• Conversor A/D: 16 bits

• Tensão em Modo Comum: +5 V

• Rejeição em Modo Normal: 250 mV

• Microprocessador: AMD-K6 300 MHz

E/S e Configuração

• Número de Canais: 12

• Fonte de Entrada: placas terminais TBTC ou DTTC

• Tipos de Controlo:
  • Simplex (ex., TBTCH1C)
  • TMR (ex., TBTCH1B)

Instalação

• Desligue o rack VME

• Insira a placa VTCC

• Pressione ambas as alavancas para engatar os conectores

• Aperte os parafusos fixos superior e inferior

Ambiental e Físico

• Temperatura de Funcionamento: -30 a 65 °C

• Dimensões:
  • Largura: 8,26 cm
  • Altura: 4,19 cm

• Tecnologia: Montagem Superficial
