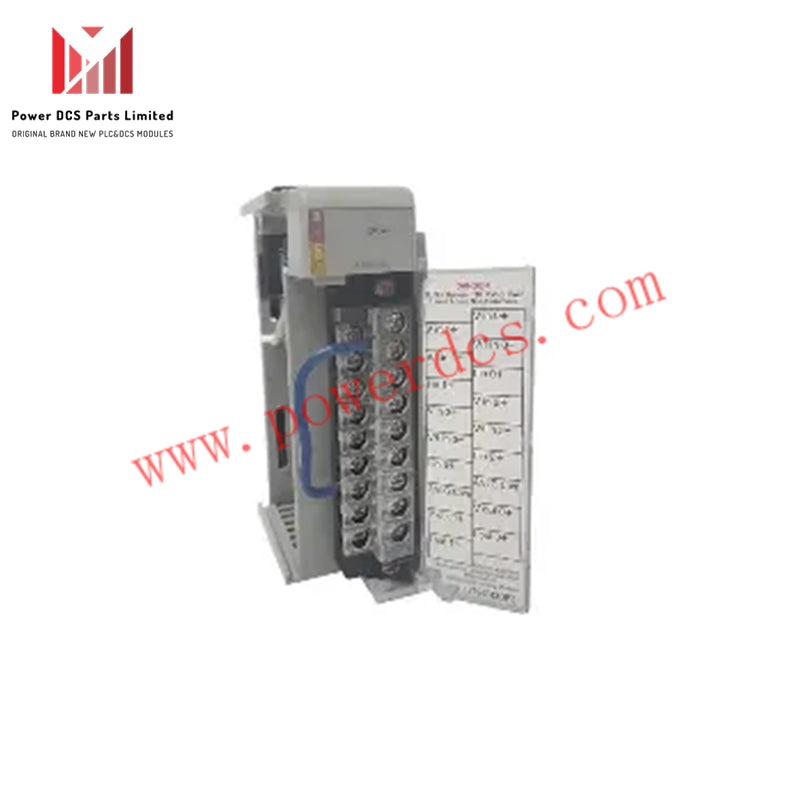

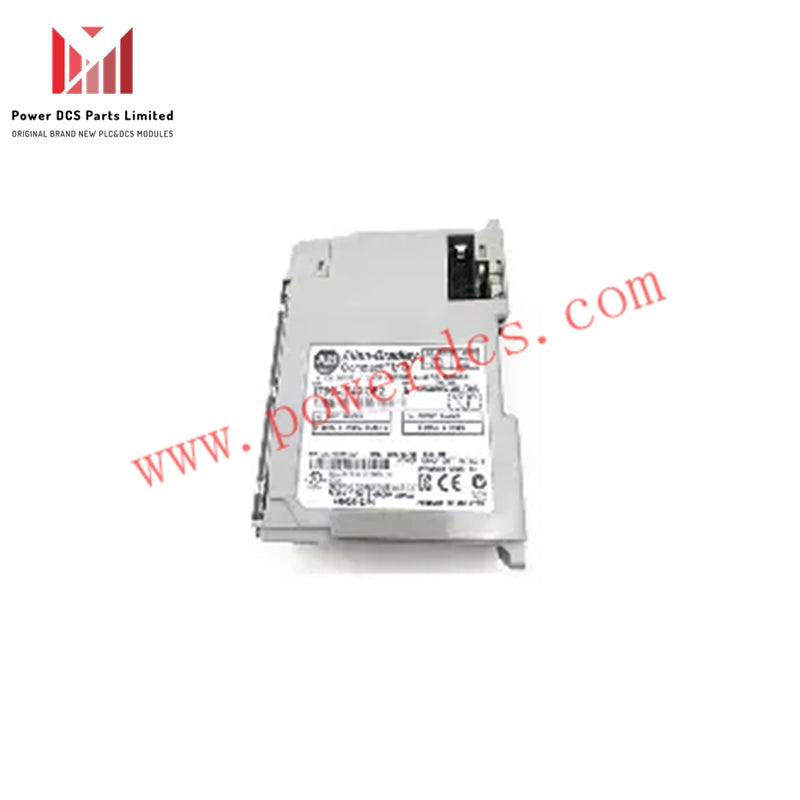

Модуль расширения компактного ввода/вывода Allen-Bradley 1769-OW16

Общая информация

• Производитель: Rockwell Automation / Allen-Bradley

• Бренд: Allen-Bradley

• Номер детали / Каталожный номер: 1769-OW16

• Семейство продуктов: Compact I/O

• Линейка продуктов: CompactLogix

• Тип продукта: Модуль дискретного выхода

• Тип модуля: Модуль релейного выхода

• Рабочее напряжение: 5–265 В перем. тока / 5–125 В пост. тока

• Количество выходов: 16

• Тип корпуса: Открытый

• Количество групп: 2

• Каналов в группе: 8

• Кабель связи: 16-точечный

• Тип выхода: Перем./пост. ток нормально разомкнутый релейный

• Рабочая температура: 0–60 °C

• Совместимые контроллеры: MicroLogix 1500, CompactLogix

• Серия: A и B

Обзор
Модуль Allen-Bradley 1769-OW16 является цифровым релейным выходным модулем переменного/постоянного тока CompactLogix, предназначенным для расширения выходных возможностей контроллеров CompactLogix и MicroLogix 1500. Он оснащён шестнадцатью (16) нормально разомкнутыми контактами, разделёнными на две группы по восемь (8) каналов каждая.

Электрические характеристики и производительность

• Релейные контактные характеристики:

• 0,22 А при 125 В пост. тока, 28 ВА

• 7,5 А при 240 В перем. тока, 1800 ВА (замыкание)

• 0,75 А при 240 В перем. тока, 180 ВА (размыкание)

• Максимальный ток на модуль: 20 А

• Максимальный ток на точку: 2,5 А

• Потребляемый ток: 180 мА при 24 В, 205 мА при 5,1 В

• Максимальная рассеиваемая мощность: 4,75 Вт

• Максимальный ток утечки в выключенном состоянии: 0 мА

• Минимальный ток в включённом состоянии: 10 мА при 5 В пост. тока

• Задержка сигнала: 10 мс (при включении и выключении)

Экологические и механические характеристики

• Рабочая температура: 0–60 °C

• Относительная влажность: 5–95%, без конденсации

• Ударопрочность: 30 G

• Устойчивость к вибрации: 2 G

• Варианты монтажа: Панель или DIN-рейка

• Размеры: 4,65 × 2,07 × 3,43 дюйма (высота 5,43 дюйма с монтажными выступами)

• Вес: ~2 фунта

Дополнительные функции
Модуль 1769-OW16 может использоваться как модуль расширения ввода/вывода в составе MicroLogix 1500 или вместе с адаптером 1769-ADN DeviceNet или 1769-AENTR Ethernet . Для работы требуется собственный источник питания, если он не подключён к базе MicroLogix 1500. Совместимые источники питания включают 1769-PA2, 1769-PB2, 1769-PA4 и 1769-B4. Подключение может выполняться с помощью одножильных проводов 22–14 AWG или многожильных 22–16 AWG. Модуль поддерживает подключение питания на расстоянии до 8 модулей, обеспечивая гибкость в конфигурациях промышленной автоматизации.
