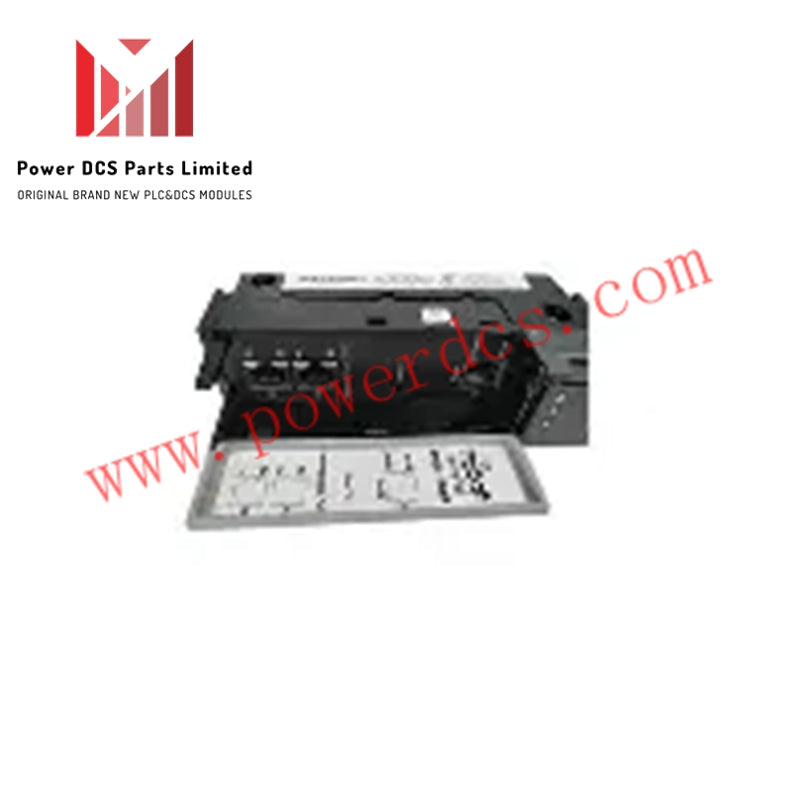

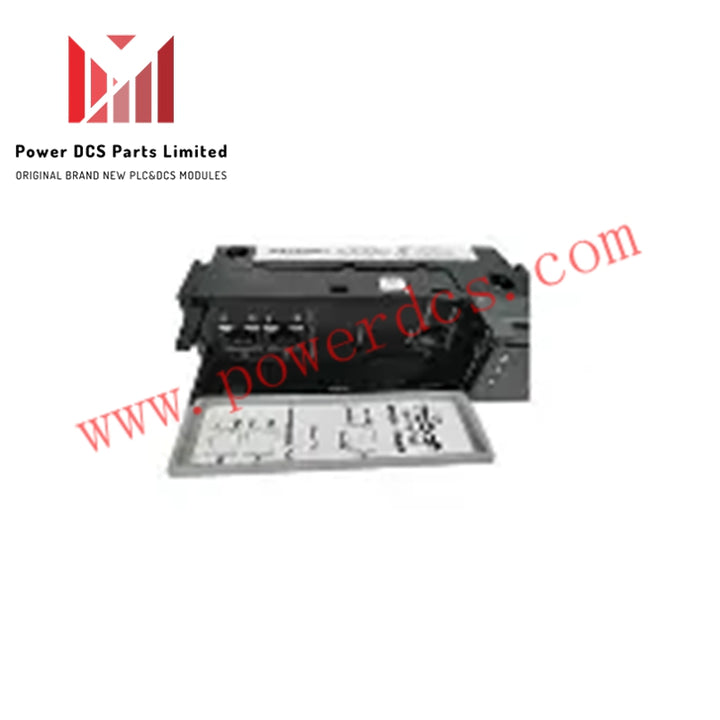

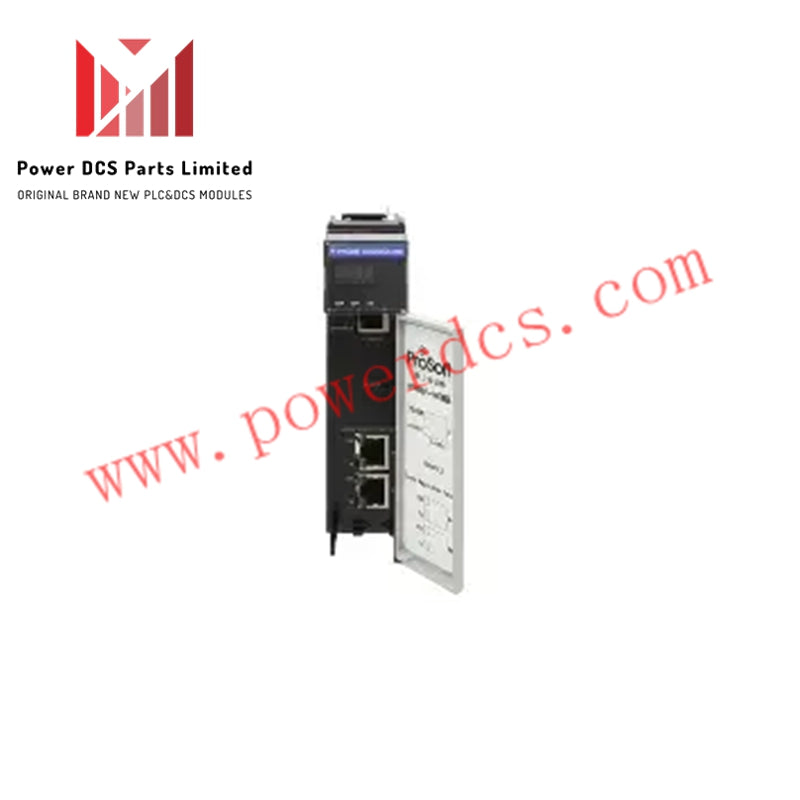

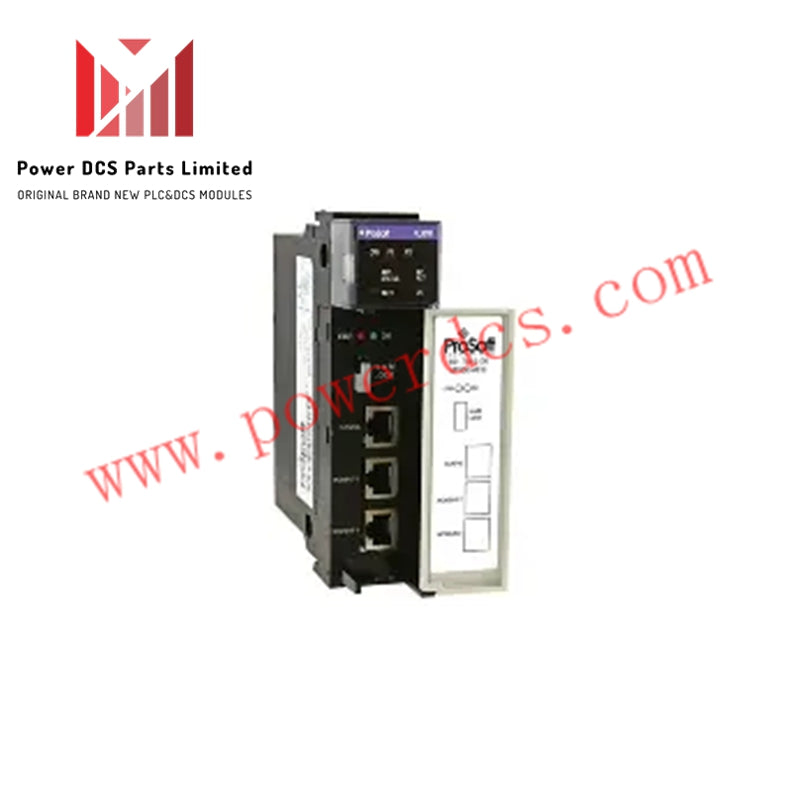

Allen-Bradley MVI56E-MCMR | Модуль интерфейса ControlLogix с расширенным Modbus

Обзор

Модуль MVI56E-MCMR от Allen-Bradley является усовершенствованным интерфейсным модулем связи Modbus мастер/слейв для ControlLogix. Он поддерживает сокращённые блоки данных и бесшовно интегрируется с шасси 1756.

Интерфейсы связи

Этот модуль включает один конфигурационный порт RJ45 и два последовательных прикладных порта, поддерживающих стандарты RS232, RS485 и RS422. Передача по Ethernet работает на скорости 10/100 Мбит/с, а последовательная связь поддерживает скорость от 110 бод до 115,2 кбит/с.

Функциональность MODBUS

 MVI56E-MCMR выполняет операции как Modbus мастер, так и слейв. Он поддерживает до 100 команд на мастер-порт и адреса узлов в диапазоне от 1 до 247, обеспечивая гибкие конфигурации промышленных сетей.

Данные и обработка

Этот интерфейсный модуль обрабатывает до 5 000 слов данных и интегрируется с программами лестничной логики. Он предоставляет настраиваемые параметры последовательного порта, включая чётность, биты данных, стоп-биты и задержку RTS для точного управления связью.

Светодиодные индикаторы и диагностика

Индикаторы состояния модуля, состояния батареи и приложения обеспечивают чёткую визуальную обратную связь. Зелёные светодиоды загораются для указания рабочего состояния, а мигающие светодиоды сигнализируют об активной связи.

Электрические и физические характеристики

 MVI56E-MCMR требует 800 мА при 5 В постоянного тока от шины ControlLogix. Он занимает один слот и монтируется в стандартные стойки 1756. Рабочая температура варьируется от 0°C до 60°C, с поддержкой хранения от -40°C до 85°C. Устойчивость к ударам достигает 30 g, а относительная влажность поддерживается от 5% до 95% без конденсации.

Применения

Этот модуль Allen-Bradley идеально подходит для промышленной автоматизации, требующей надёжной связи Modbus. Он легко подключается к HMI, SCADA и системам управления, поддерживая несколько топологий сети с использованием как Ethernet, так и последовательных интерфейсов.
