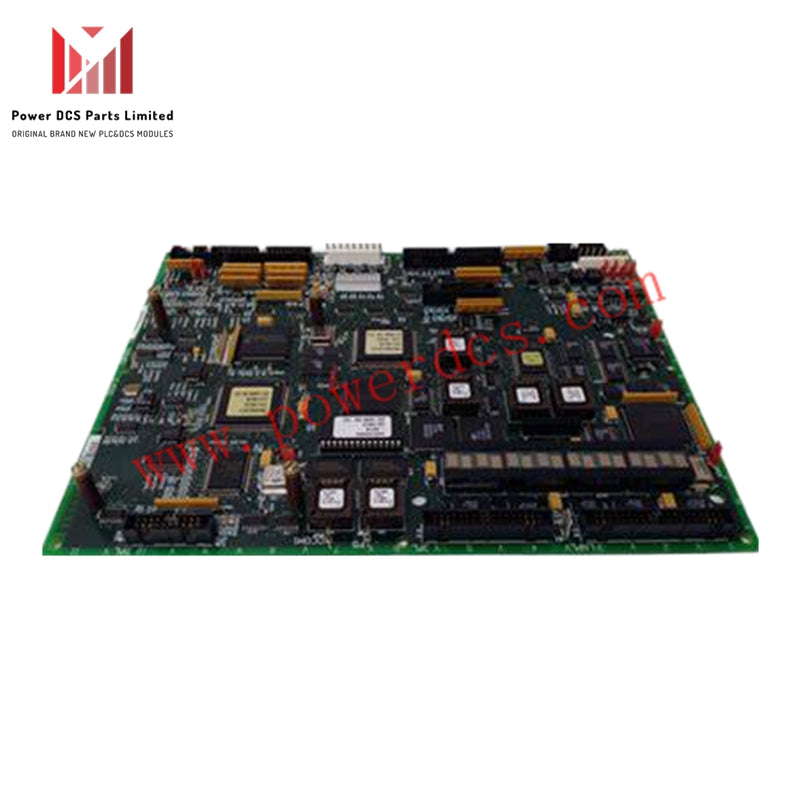

Сетевая коммуникационная карта GE DS200LDCCH1AKA

Технические характеристики DS200LDCCH1AKA

• Оригинальный производитель: GE General Electric

• Серия продукта: Mark V

• Функциональный номер детали: DS200LDCCH1AKA

• Функциональное описание: Плата управления приводом / LAN коммуникаций

• Инструкция по эксплуатации: GEI-100216

• Функциональная аббревиатура: LDCC

• Покрытие печатной платы: Конформное покрытие

• Первая функциональная ревизия: A

• Вторая функциональная ревизия: K

• Ревизия художественного оформления: A

О DS200LDCCH1AKA

 DS200LDCCH1AKA — это плата управления приводом и локальной сети (LAN), разработанная компанией General Electric, предназначенная для серии систем управления турбинами Mark V. Она совместима с возбудителями и приводами GE DIRECTO-MATIC 2000.

Эта плата интегрирует несколько микропроцессоров для обеспечения LAN коммуникаций, сброса привода, обработки мотора и привода, а также функций интерфейса оператора.

Хотя она широко используется в автоматизированных приводах паровых, ветровых и газовых турбин, серия Mark V теперь считается устаревшей, так как была снята с производства GE. Тем не менее, она остаётся значимой как одна из последних серий GE Mark, использующих запатентованную технологию системы управления Speedtronic.

DS200LDCCH1AKA является усовершенствованной ревизией оригинальной материнской платы DS200LDCCH1, с тремя значительными функциональными улучшениями, отсутствующими в исходной модели.

Особенности аппаратного обеспечения и технические характеристики

Плата содержит  четыре микропроцессора для управления вводом/выводом и управлением приводом:

• Процессор управления LAN (LCP): Обрабатывает пять различных шин и преобразует сигналы шин.

• Процессор управления приводом (DCP): Управляет периферийными устройствами ввода/вывода (например, таймерами, энкодерами) и преобразованиями аналогового/цифрового ввода/вывода.

• Процессор управления мотором (MCP): Обрабатывает цепи управления мотором и цифровые коммуникации ввода/вывода.

• Со-моторный процессор (CMP): Обеспечивает дополнительную вычислительную мощность, когда ресурсов MCP недостаточно.

Дополнительные аппаратные особенности включают:

•  Алфавитно-цифровую клавиатуру для удобного доступа к диагностике системы и настройкам конфигурации.

• Несколько  компонентов ограничения напряжения , таких как конденсаторы, резисторы и интегральные схемы, каждый с чёткой маркировкой.

•  Конформное покрытие на печатной плате для защиты от воздействия окружающей среды.

• Несколько  диагностических тестовых точек и  кнопка СБРОСА для устранения неисправностей и восстановления после сбоев.

• Менее распространённый  светодиодный дисплей клавиатуры в дополнение к светодиодам DN1 в виде столбчатой диаграммы для индикации связи и состояния.

Функции памяти и сброса

• Шесть флеш-ПЗУ хранят данные конфигурации и эксплуатации.

•  EEPROM позволяет настраивать параметры в полевых условиях.

• Механизмы сброса включают:

•  Кнопку СБРОСА для критических ошибок.

• Мягкие сбросы через программирование или с помощью клавиши сброса модуля программатора серии Mark V.

Дополнительные заметки

•  Стабилизирующее соединение предоставлено для укрепления платы интерфейса LAN в условиях высокого промышленного шума, обеспечивая стабильную связь.
