Сборка карты подключения питания GE DS200PCCAG6ACB новая в упаковке

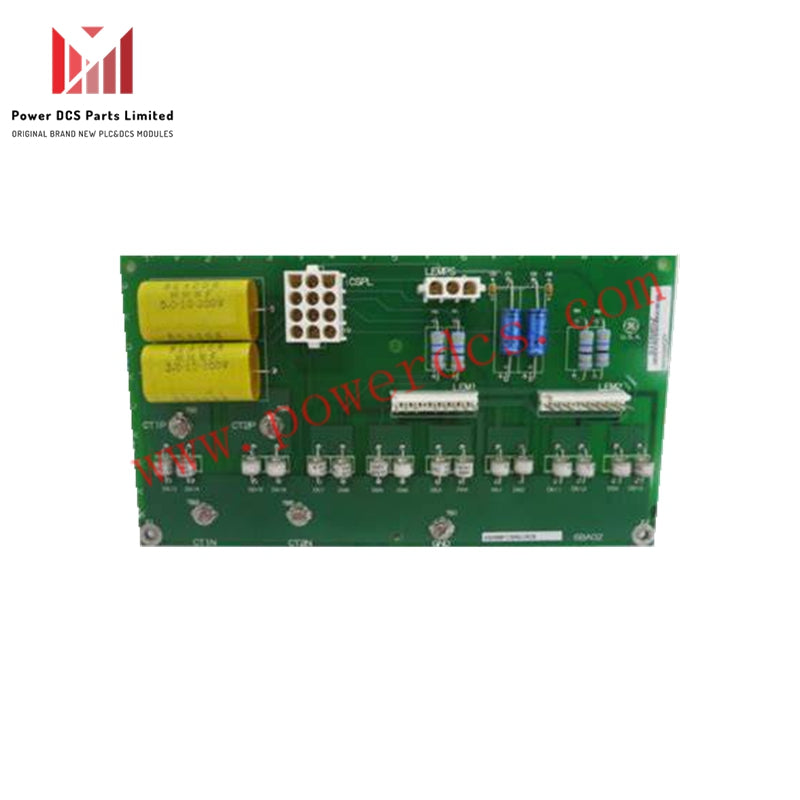

GE DS200PCCAG6ACB – Карта подключения питания

Производитель: GE (General Electric)
Серия продукта: Mark V
Номер детали: DS200PCCAG6ACB
Функциональное описание продукта: Карта подключения питания
Инструкция по эксплуатации: GEI-100161
Функциональная аббревиатура: PCCA
Стиль покрытия печатной платы: Обычное покрытие
Функциональные ревизии: A, C
Ревизия оформления: B

О DS200PCCAG6ACB

 DS200PCCAG6ACB — это сборка карты подключения питания, разработанная специально для использования в серии Mark V от GE, которая использует передовую технологию Speedtronic — постоянно совершенствующуюся с момента её появления в конце 1950-х/начале 1960-х годов. Эта модель является модифицированной версией оригинальной DS200PCCAG6, включающей две функциональные ревизии и одну ревизию оформления для улучшения производительности и долговечности.

Функциональность

Эта карта подключения питания служит интерфейсом между системой привода и силовым мостом с кремниевым управляемым выпрямителем (SCR). Она управляет сигналами, необходимыми для выбора диапазона напряжения постоянного тока якоря, и тесно взаимодействует с платой питания в составе системы конфигурации привода.

Аппаратное обеспечение и конфигурация

• Классификация группы:
  Плата относится к Группе 6 в серии Mark V, что помогает определить напряжение, размер рамы и тип преобразования мощности.

• Группы напряжения и преобразования мощности:

• Группы 1, 7 и 9: Регенеративные, 240–630 В

• Группы 2, 8 и 10: Нерегенеративные, 240–700 В

• Применение группы:
  Каждая группа (1 & 2, 3 & 4, 5 & 6, 7 & 8, 9 & 10) имеет одинаковые технические характеристики применения, включая переменное напряжение, предохранители, реакторы и шины трансформаторов.

• Подключения:
  Около двенадцати разъемов обеспечивают сигналы для моста SCR для конфигурации и управления работой.

Конфигурация пользователя

Операторы могут настраивать параметры привода через:

• Панель управления:
  Использование дисплея для просмотра параметров и клавиш клавиатуры для навигации и редактирования значений.

• Интерфейс ноутбука:
  Загрузка, редактирование и загрузка файлов конфигурации с помощью специального программного обеспечения, позволяющего настраивать несколько приводов с уникальными или одинаковыми настройками.
