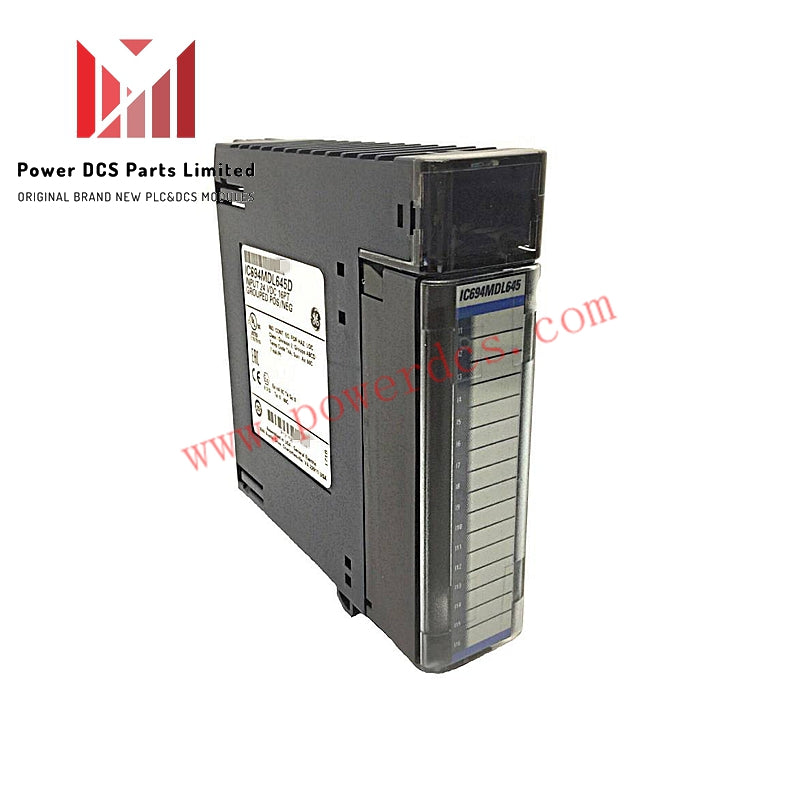

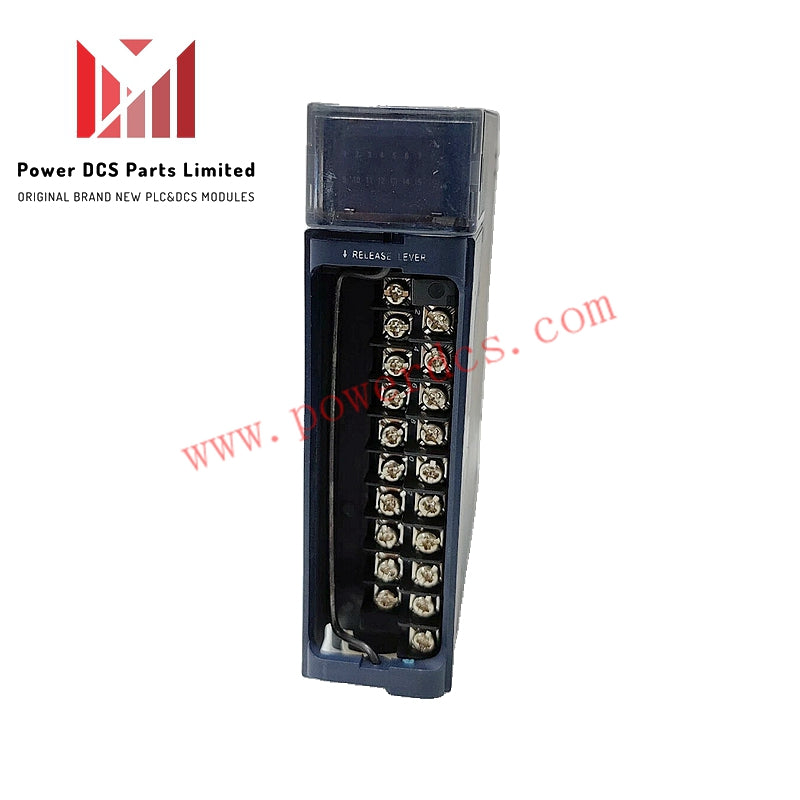

Модуль дискретного входа GE Fanuc IC694MDL645

Обзор продукта

GE Fanuc IC694MDL645 является 16-канальным модулем дискретного входа для работы при 24 В постоянного тока, поддерживающим положительную и отрицательную логику.

Электрические характеристики

• Номинальное напряжение: 24 В постоянного тока (положительная или отрицательная логика)

• Диапазон входного сигнала: 0–30 В постоянного тока

• Номинальное входное напряжение: 24 В постоянного тока

• Диапазон входного напряжения: 0–30 В постоянного тока

• Входной ток: 7 мА на канал

• Напряжение в состоянии «включено»: 11,5–30 В постоянного тока

• Напряжение в состоянии «выключено»: 0–5 В постоянного тока

• Ток в состоянии «включено»: 3,2 мА

• Ток в состоянии «выключено»: 1,1 мА

• Потребление энергии: 80 мА от шины 5 В, 125 мА от источника 24 В

• Потребляемый ток: 80 мА при 5 В постоянного тока; 125 мА при 24 В постоянного тока

• Время отклика включения (типичное): 7 мс

Детали входа/выхода

• Количество каналов: 16

• Входные точки: 16 (1 группа)

• Конфигурация проводки: положительная / отрицательная логика

Условия окружающей среды

• Рабочая температура: от 32 до 140 °F (от 0 до 60 °C)

• Температура хранения: от -40 до 185 °F (от -40 до 85 °C)

• Влажность: от 5% до 95%, без конденсации
