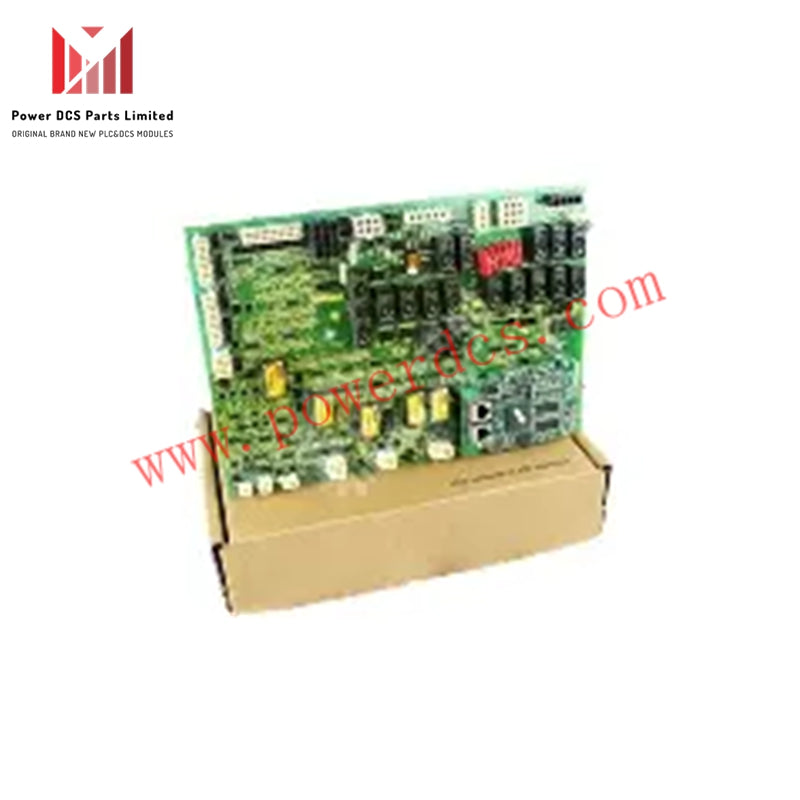

Плата расширенного управления питанием GE Fanuc IS200AEPAH1AEC

GE IS200AEPAH1A | Печатная плата Alternative Energy Pitch Axis

Производитель: GE Energy
Серия: Mark VIe Wind
Номер детали: IS200AEPAH1A
Функциональная аббревиатура: AEPA
Функциональное описание: Ось шага альтернативной энергии
Покрытие печатной платы: Конформное покрытие
Функциональная ревизия: A

Обзор

The IS200AEPAH1A является специализированной печатной платой (PCB), разработанной GE Energy для системы управления ветряной турбиной Mark VIe Wind . Являясь частью долгосрочной платформы управления Speedtronic, изначально разработанной в 1960-х годах для паровых и газовых турбин, эта модель была адаптирована для применения в возобновляемой энергетике. В частности, плата AEPA функционирует как контроллер оси тангажа альтернативной энергии и является переработанной версией оригинальной IS200AEPAH1.

Аппаратные характеристики и спецификации

• Вспомогательная плата: Опциональная вспомогательная плата, монтируемая с помощью винтов и стоек

• Интерфейс процессора: Общается с основным процессором через два разъема с мужскими контактами (верхний левый угол)

• Ключевые компоненты:

• Несколько интегральных схем

• 2 гнездовых телефонных разъема

• 1 трехконтактный гнездовой разъем

• 2 светодиодных индикатора (левая кромка платы)

• Защита от перенапряжений:

• 6 варисторов на основе оксида металла (MOV) выстроены в один ряд

• MOV помогают защитить плату от скачков напряжения, изменяя сопротивление в зависимости от уровней напряжения

• Реле и разъемы:

• 12 реле

• 17 вертикальных разъемов с гнездами от 2 до 20 контактов, расположенных по краям платы

• Покрытые монтажные отверстия: Большие, заводского изготовления, некоторые покрыты для заземления или хранения напряжения

Поддерживаемые типы входов/выходов

• Аналоговые входы: 8

• Аналоговый выход: 1

• Вход инкрементального энкодера: 1

• Вход абсолютного энкодера: 1

• Дискретные входы: 20

• Дискретный выход: 1

• Релейные выходы: 8

• Интерфейсы RS-485: 2

• Выход управления тормозом: 1

Эти характеристики входов/выходов похожи на плату Mark VIe BPPB, также используемую для управления ветряными турбинами и доступную через соответствующих поставщиков.

Применение

The IS200AEPAH1A играет важную роль в управлении осью тангажа ветряных турбин, позволяя точно регулировать угол лопастей для оптимизации захвата энергии и обеспечения безопасной эксплуатации. Его конструкция поддерживает высоконадежные среды, надежную связь и широкую совместимость с входами/выходами, что делает его ключевым компонентом в системах ветроэнергетики.
