Технические характеристики IS200DSPXH1DBD

Производитель: General Electric
Серия: Mark VI Speedtronic
Функциональное описание: Плата управления цифровым сигнальным процессором
Функциональный номер детали: IS200DSPXH1DBD
Функциональное сокращение: DSPX
Общее количество ревизий: 3 ревизии
Обратная совместимость: первые две ревизии
Тип сборки: Обычная сборка

О IS200DSPXH1DBD

 IS200DSPXH1DBD — это печатная плата (PCB), изготовленная и изначально распространяемая компанией GE в составе их серии Mark VI Speedtronic . Эта серия была разработана как система управления для промышленных газовых и паровых турбин, часто используемых в энергетических системах. Плата IS200DSPXH1DBD используется специально в приводах серии Innovation и возбудителях EX2100.

Этот модуль представляет собой значительное функциональное обновление по сравнению с предыдущей отраслевой стандартной серией Mark V Turbine Control System Series, расширяя области применения, включая ветровые турбины наряду с газовыми и паровыми турбинами. Серия Mark VI, включая IS200DSPXH1DBD, также известна как одна из последних серий Mark, в которых используется запатентованная технология системы управления Speedtronic в нескольких продуктах.

Обзор аппаратного обеспечения и особенности

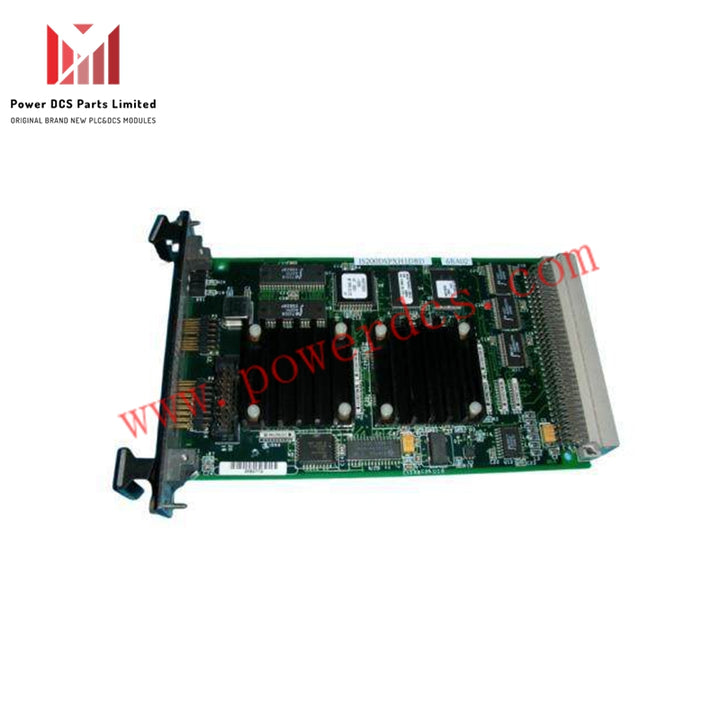

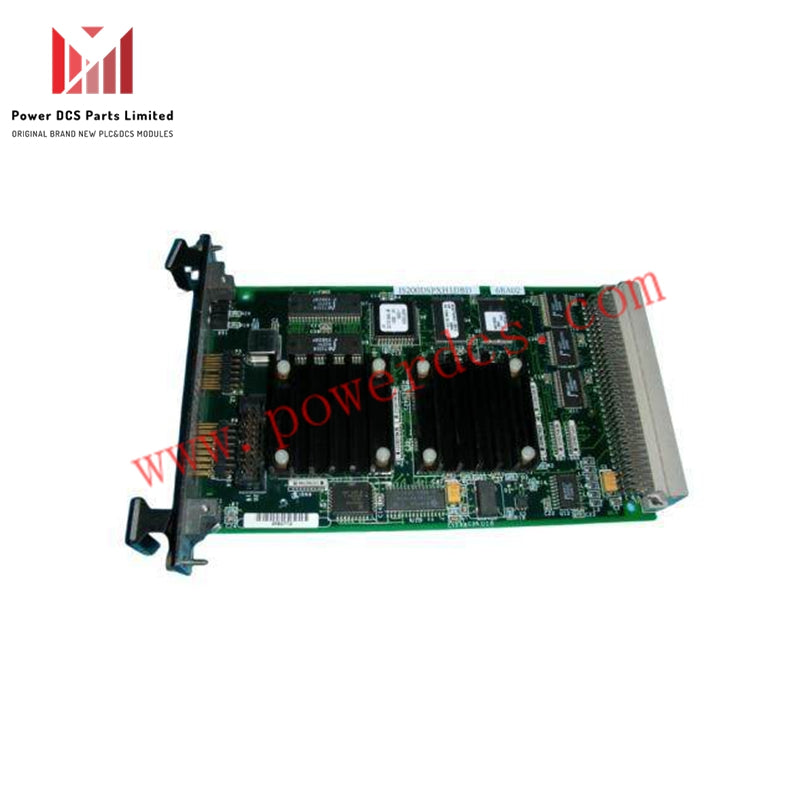

• IS200DSPXH1DBD — это компактная прямоугольная плата с прикрепленной передней панелью.

• Она функционирует как плата управления цифровым сигнальным процессором, включающая цифровой сигнальный процессор, связанный с ASIC (специализированной интегральной схемой), выполняющей пользовательские логические функции.

• Встроенная прошивка хранится во флеш-памяти.

• Имеется несколько разъемов ввода/вывода, включая два на передней панели.

• На передней панели расположены два светодиодных индикатора (зеленый и красный) для сигнализации тревог процессора.

• Плата подключается к стойке через угловой разъем задней панели, поддерживающий:

• Шину данных

• Адресную шину

• Сигналы управления выходом

• Интерфейс клавиатуры

• Интерфейс инструмента

• Входы VCO

• Плата является чувствительной к статическому электричеству; при обращении требуется использование заземляющих ремешков для предотвращения повреждений.

• Снятие или замена должны выполняться только при обесточенной стойке.

• Установка должна выполняться квалифицированным персоналом в соответствии с официальными руководствами или техническими описаниями GE.
