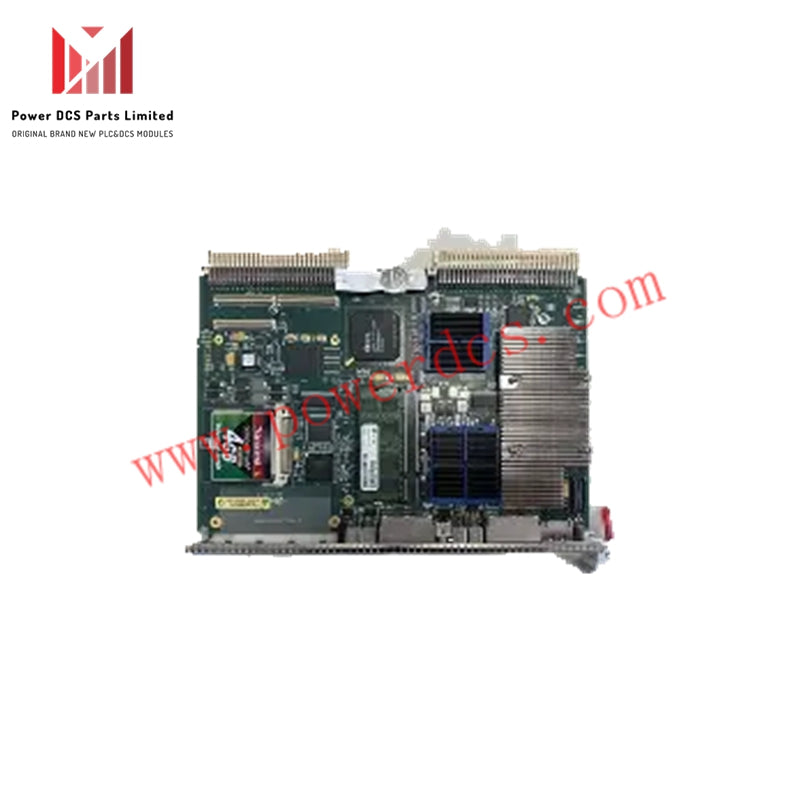

GE ABACO BOARD V7668A-132L00 — одноплатный компьютер VME (SBC)
4 ГБ Flash | 2 ГБ ОЗУ

Плата V7768 от Abaco Systems является высокопроизводительным одноплатным компьютером VMEbus (SBC) , предназначенным для использования в жестких промышленных и встроенных вычислительных приложениях. Оснащена процессором Intel® Core™ 2 Duo (до 2,16 ГГц) и до 2 ГБ DDR2 SDRAM, V7768 предлагает широкие возможности ввода-вывода и мощную вычислительную производительность. Также доступна альтернативная версия с процессором Intel® Celeron® M , поддерживающая работу при повышенных температурах.

Ключевые особенности и технические характеристики

Варианты процессоров

• Процессор Intel Core™ 2 Duo – до 2,16 ГГц, 4 МБ кэш

• Процессор Intel Celeron® M – 1,07 ГГц, 1 МБ кэш

• Шина Front Side Bus (FSB):

• Core 2 Duo: 667 МГц

• Celeron M: 533 МГц

Память

• 2 ГБ DDR2 SDRAM максимум через один SODIMM

• 4 ГБ флеш-памяти

• Поддержка CompactFlash (до 8 ГБ) через вторичный IDE-порт

• Загрузка через настройку BIOS

BIOS

• Системный BIOS и видео BIOS хранятся в перепрограммируемой флеш-памяти

Ethernet

• Два гигабитных Ethernet-порта с использованием Intel 82571 контроллера

• Оба порта выведены на разъёмы RJ-45 передней панели

• Поддержка сетевой загрузки PXE

USB интерфейс

• Четыре порта USB 2.0

• 2x выведены на переднюю панель

• 2x выведены на задний I/O через P2

• Особенности USB:

• Изохронная передача данных

• Асинхронные сообщения

• Самоидентификация и конфигурация периферии

• Поддержка горячей замены

Серийные порты

• Два последовательных порта, совместимых с 16550 (разъёмы DB-9)

• COM1: Передняя панель

• COM2: Выведен на задний I/O через P2

• Каждый с независимым 16-байтовым FIFO

• Скорость передачи до 115 Кбауд

Передняя панель и форм-фактор

• Соответствует стандарту VME 1101.10

• Подключения клавиатуры/мыши/SVGA доступны на передней панели

Интерфейс VMEbus

• Tundra Universe II интерфейс

• Поддерживает режимы VME64:

• A32/A24

• D32/D08(EO)

• BLT32/MBLT64

• Аппаратный байтовый обмен

• Улучшенная обработка ошибок шины

Расширение PMC

• 1x 133 МГц PCI-X PMC слот

• 46-контактный пользовательский ввод/вывод P2 (по VITA35, P4V2-46dz)

• Расширение через PMC237CM1/V модуль позволяет:

• 3 дополнительных PMC слота (32-бит / 33 МГц)

Программируемые таймеры

• Два 16-битных таймера

• Два 32-битных таймера

• Все таймеры отображаются в пространстве памяти PCI

• Программируемое программным обеспечением и способное генерировать прерывания PCI
