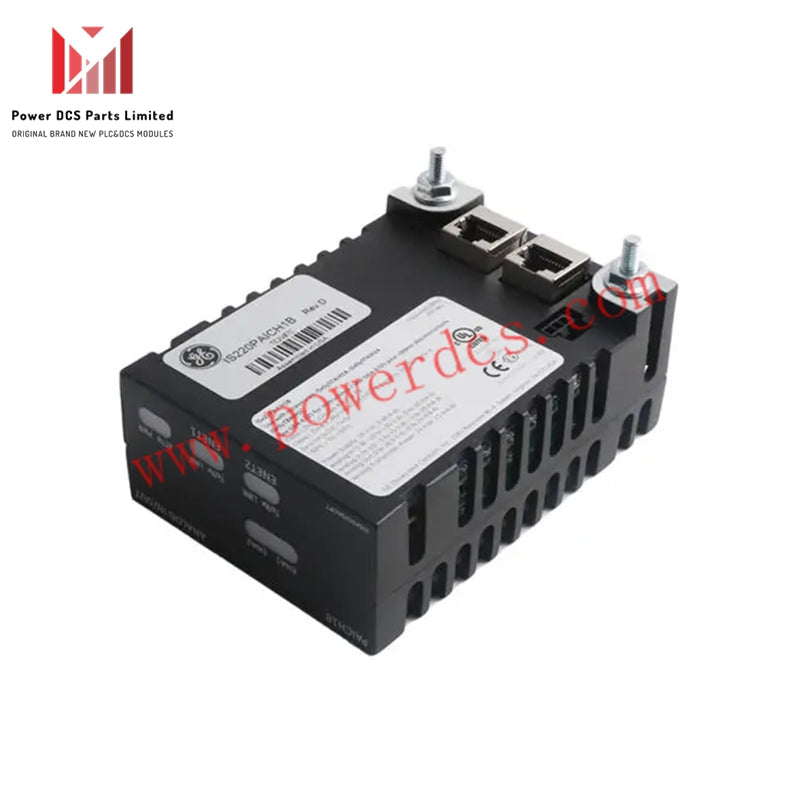

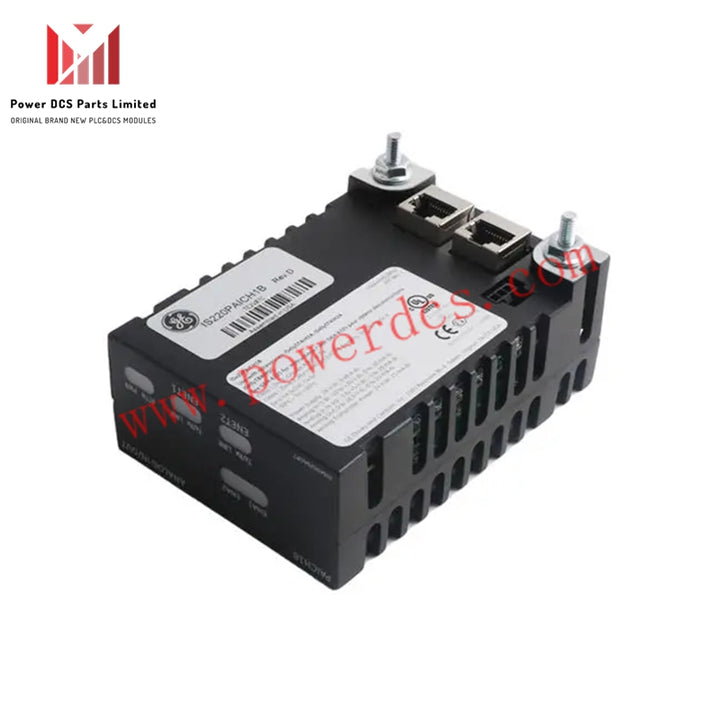

GE IS220PAICH1BG (IS230SNAIH2A) Пакет аналогового ввода/вывода

IS220PAICH1B | Аналоговый модуль ввода/вывода GE (серия Mark VI)

Производитель: General Electric
Тип продукта: Аналоговый модуль ввода/вывода
Серия: Mark VI
Функциональная аббревиатура: PAIC
Ревизия модели: IS220PAICH1B (функциональная ревизия с рейтингом B)
Сертификаты:

• Неопасный: UL E207685

• Опасные зоны (ATEX зона 2, группа IIC):

• EN 60079-0:2018

• EN 60079-7:2015

• EN 60079-11:2012

Обзор

 IS220PAICH1B — это второе поколение аналогового пакета ввода/вывода из серии управления турбинами Mark VI от GE. Он разработан для точного и надежного сбора и передачи аналоговых сигналов. Предназначен для использования как в опасных, так и в неопасных промышленных условиях, этот модуль поддерживает несколько вариантов клеммных плат и обеспечивает диагностические возможности для гарантии целостности системы.

Основные технические характеристики

• Рабочая температура окружающей среды: –40°F до 158°F (–40°C до 70°C)

• Питание аналогового передатчика: 22.8 В постоянного тока

• Номинальное питание: 24В или 28В постоянного тока

• Минимальное требование к напряжению: 22.5 В постоянного тока

• Метод дельты: Процент от настроенного диапазона

• Требования к проводам: Минимум 22 AWG (при подключении через клеммную плату IS200TBAIH1C)

Совместимые клеммные платы

Пакет IS220PAICH1B совместим со следующими клеммными платами GE IS200:

• IS200TBAIH1C (клеммная плата типа барьер)

• IS200TAIH1A

• IS200TAIH2A

Диагностика и сигналы тревоги пакета

Тревога 66–67:

• Описание: Ток отдельного выхода слишком высок по отношению к общему току.

• Указывает на: Возможный дисбаланс сигнала или неисправность.

Тревога 82–83:

• Описание: Реле самоуничтожения не функционирует.

• Возможные причины:

• Несоответствие между командой реле и обратной связью

• Отказ оборудования

• Отказ реле платы сбора данных

• Рекомендуемое действие: Заменить пакет ввода/вывода

Примечания к продукту

•  IS220PAICH1B является преемником  IS220PAICH1 и отличается минимальным требованием к напряжению и ревизией.

• Хотя он является частью платформы  Mark VI , его наследие также связано с архитектурой системы управления турбинами  Mark V .

• Этот модуль является частью более широкой экосистемы управления GE и легко интегрируется как с устаревшими, так и с современными системами.
