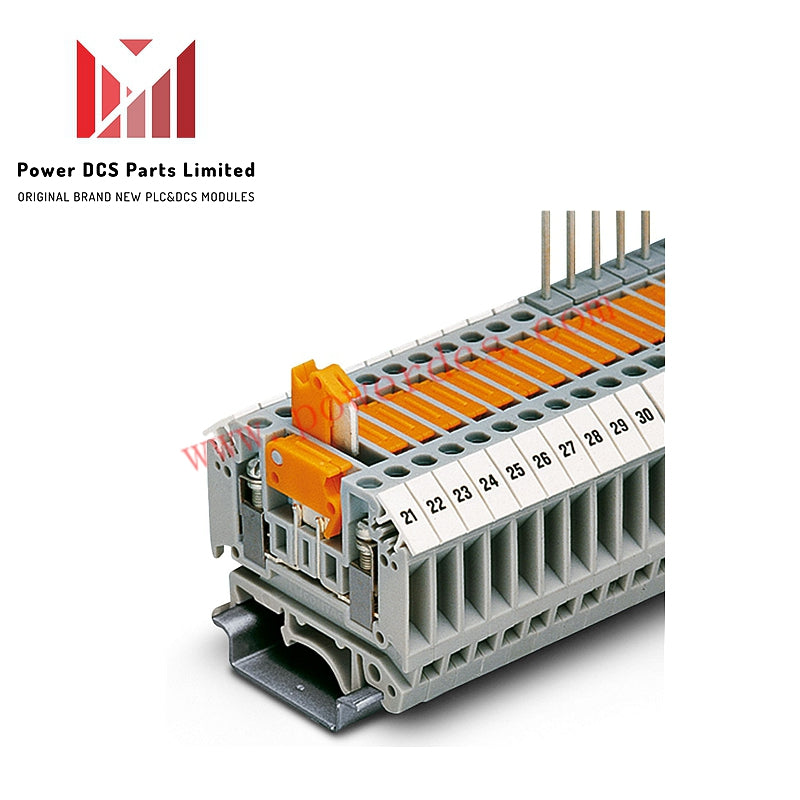

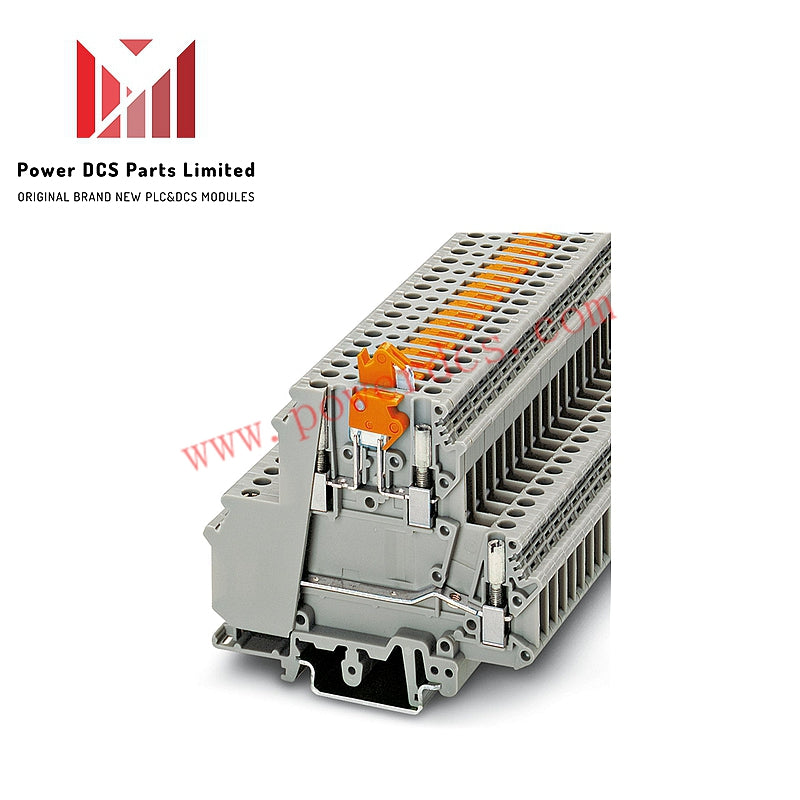

MTK Phoenix Contact ножевой разъемный клеммный блок

Описание

• Модель: МТК

• Производитель: Phoenix Contact

• Тип: Клеммная колодка с ножевым разъединителем

Функции

• Количество соединений: 2

• Количество рядов: 1

• Потенциалы: 1

• Характеристики изоляции:

• Категория перенапряжения: III

• Степень загрязнения: 3

Технические характеристики

• Номинальное импульсное напряжение: 6 кВ

• Максимальная мощность рассеяния: 0.77 Вт

• Количество соединений на уровне: 2

• Номинальная площадь поперечного сечения: 2,5 мм²

• Винтовая резьба: M3

• Крутящий момент затяжки: 0.5 ... 0.6 Нм

• Длина зачистки : 7 мм

• Внутренний цилиндрический калибр: A3

• Стандарт подключения: IEC 60947-7-1

Поперечное сечение проводника

• Жесткий: 0,2 мм² ... 4 мм²

• AWG (жесткий): 24 ... 12 (преобразовано согласно IEC)

• Гибкий: 0,2 мм² ... 2,5 мм²

• AWG (Гибкий): 24 ... 14 (преобразовано согласно IEC)

• Гибкий (фитинг без пластикового кожуха): 0,25 мм² ... 2,5 мм²

• Гибкий (фerrule с пластиковым рукавом): 0,25 мм² ... 1,5 мм²

• С вставным мостом (жестким): 4 мм²

• С вставным мостом (гибким): 2,5 мм²

• 2 Провода с одинаковым сечением (массивные): 0.2 мм² ... 1.5 мм²

• 2 Провода с одинаковым сечением (гибкие): 0.2 мм² ... 1.5 мм²

• 2 проводника с одинаковым сечением (гибкие, с наконечником без пластиковой оболочки): 0,25 мм² ... 1,5 мм²

• 2 Провода с одинаковым сечением (гибкие, двойные наконечники с пластиковым рукавом): 0,5 мм² ... 1,5 мм²

Электрические данные

• Номинальный ток: 16 А

• Максимальный ток нагрузки: 16 А (с сечением проводника 4 мм²)

• Номинальное напряжение: 400 В

• Номинальная площадь поперечного сечения: 2,5 мм²
