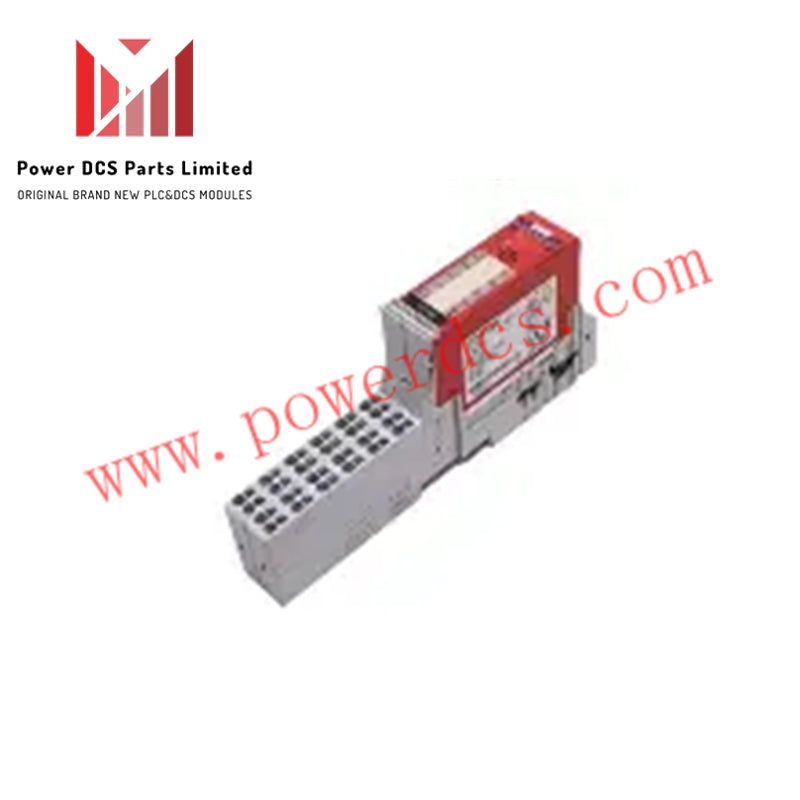

Allen-Bradley 1734-TOP3 POINT I/O terminálová základňa

Allen-Bradley 1734-TOP3 je POINT I/O terminálová základňa navrhnutá pre rýchle a efektívne zapojenie priemyselných automatizačných poľných zariadení, ako sú senzory a spínače, do systému POINT I/O. Táto integrovaná 12-polohová svorkovnicová základňa so skrutkovým upínaním umožňuje zjednodušenú inštaláciu a spoľahlivé pripojenie spätného panela pri distribúcii poľného napájacieho zbernice.

Technické špecifikácie:

• Výrobca: Rockwell Automation

• Značka: Allen-Bradley

• Číslo dielu/Katalógové číslo: 1734-TOP3

• Séria: POINT I/O

• Typ modulu: Terminálová základňa

• Počet polôh: 12

• Typ upínania: Skrutkové upínanie

Prehľad:
Allen-Bradley 1734-TOP3 terminálová základňa je realizovaná ako jednopásmový integrovaný terminálový blok, ktorý podporuje vertikálnu aj horizontálnu montáž priamo na DIN lištu. Jej mechanické kľúčovanie zabraňuje nesprávnej inštalácii a beznástrojová montáž zjednodušuje proces zapojenia.

Hlavné komponenty zahŕňajú:

• Svorkovnicový blok

• Rukoväť

• Zámkové bočné diely

• Základňa

• Mechanické kľúčovanie

• Skrutka na zablokovanie DIN lišty (oranžová)

Hardvérové špecifikácie:

• Napájanie poľného napájacieho zbernice: 28,8 V DC alebo 120–240 V AC (maximálne do 300 V)

• Maximálny prúd na termináli: 8 A

• Rozmery: 49 x 12 x 168 mm (1,93 x 0,47 x 6,61 palca)

• Hmotnosť: 79,2 g (2,79 oz)

• Kompatibilita veľkosti vodiča: 0,25 až 2,5 mm² (22 až 14 AWG)

• Krútiaci moment skrutky: 0,6 Nm

1734-TOP3 terminálová základňa zabezpečuje bezpečné a efektívne pripojenie pre priemyselné automatizačné systémy, kombinujúc odolnosť, bezpečnosť a jednoduchú inštaláciu v jednom kompaktnom celku.
