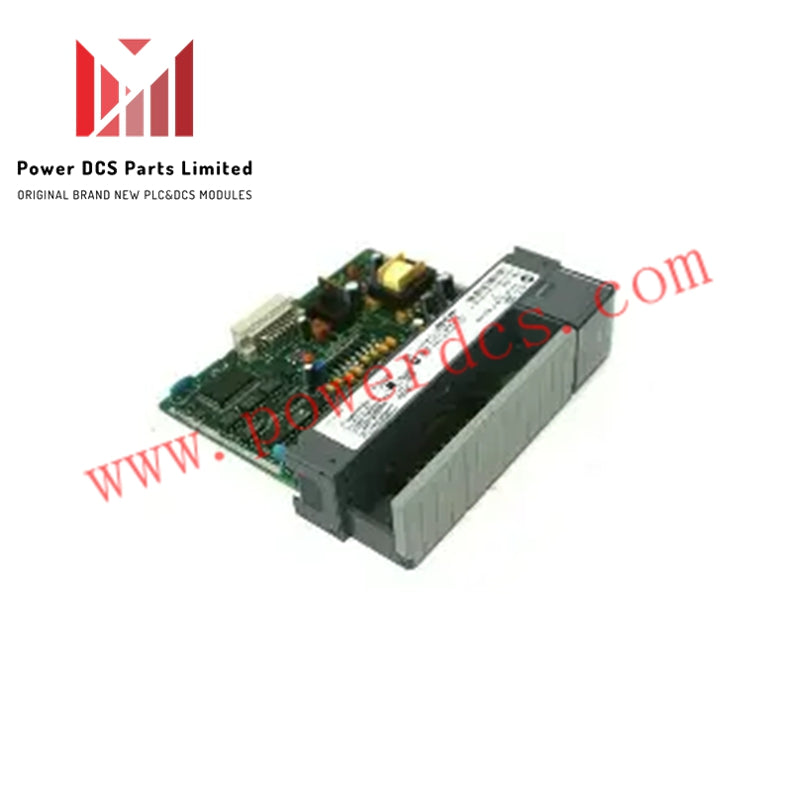

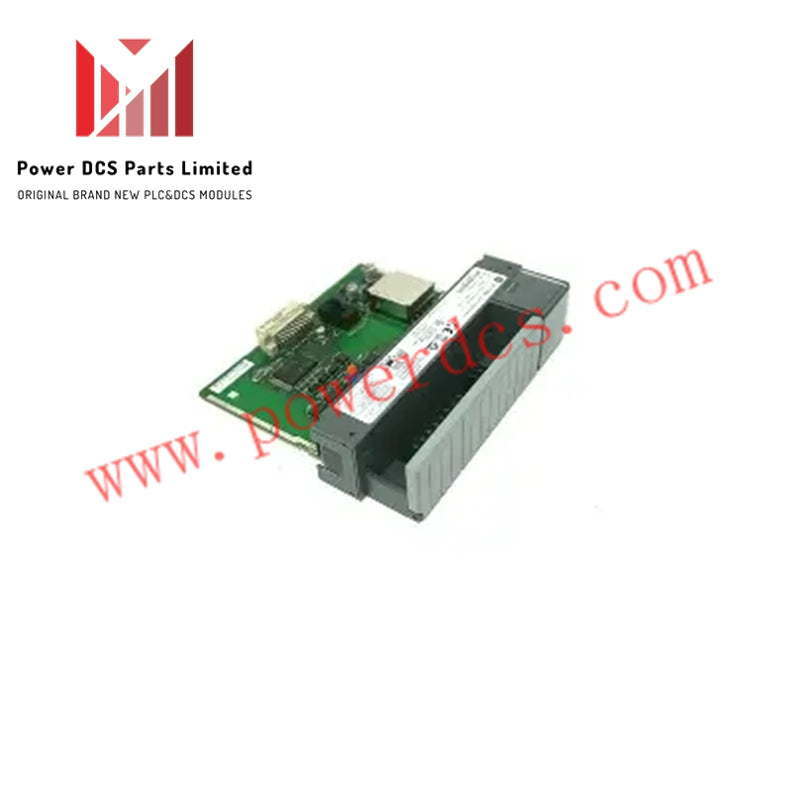

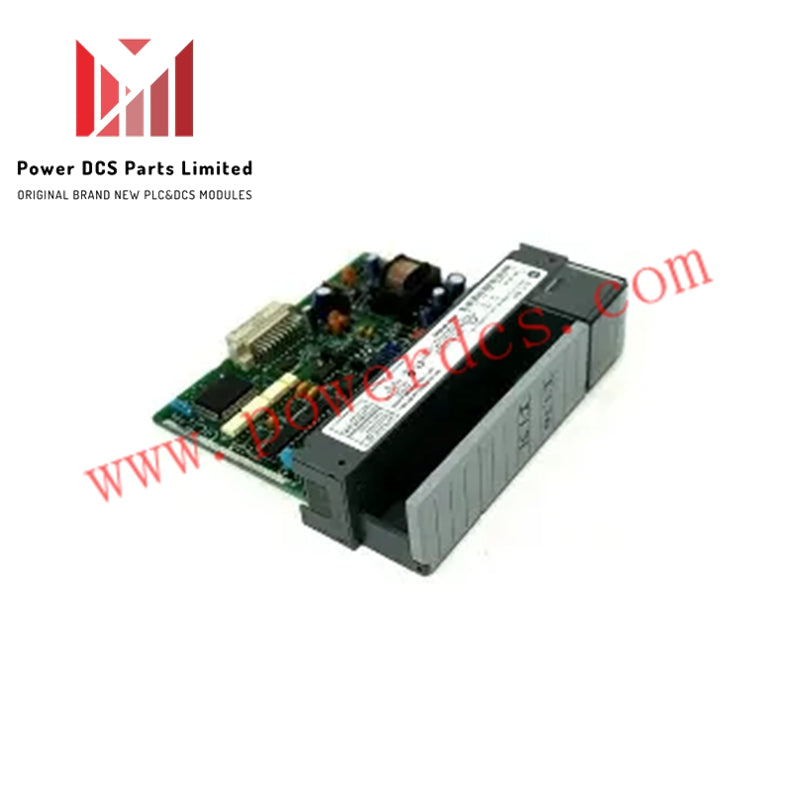

Allen-Bradley 1746-NIO4I | SLC 500 analógový kombinovaný modul

Prehľad

Modul  1746-NIO4I  je analógový kombinovaný modul Allen-Bradley SLC 500, ktorý integruje dva napäťové alebo prúdové vstupy a dva prúdové výstupy v dizajne s jedným slotom. Poskytuje vysokú presnosť, rýchlu odozvu a silnú elektrickú izoláciu, čo ho robí vhodným pre monitorovanie procesov a presné riadiace úlohy.

Špecifikácie vstupu

Modul poskytuje dva diferenciálne vstupné kanály podporujúce rozsahy od -20 do +20 mA alebo -10 do +10 VDC. Každý vstupný kanál dosahuje 16-bitové rozlíšenie pomocou Sigma-Delta ADC prevodníka. Zabezpečuje presnosť ±0,642 % v rozsahu 0 až 60 °C, s potlačením normálneho režimu 55 dB a potlačením spoločného režimu 105 dB pri 60 Hz.

Špecifikácie výstupu

Modul  1746-NIO4I  ponúka dva prúdové výstupné kanály, každý pracujúci v rozsahu 0–20 mA a podporujúci 5 % prekročenie rozsahu. Výstupy poskytujú rozlíšenie 2,56348 µA na LSB a udržiavajú presnosť ±0,541 % s minimálnym posunom. Každý kanál zvláda záťaže medzi 0 a 500 Ohmami pri zachovaní stabilnej prevádzky.

Elektrické charakteristiky

Modul odoberá 55 mA z 5V zbernice a 145 mA z 24V zbernice. Má izolačnú bariéru 500V medzi poľným vedením a obvodmi zbernice, čo zabezpečuje ochranu proti elektrickým transientom. Čas odozvy je 60 ms pre vstupy a iba 2,5 ms pre výstupy, pričom celkový čas aktualizácie pre všetky kanály je 512 µs.

Spoľahlivosť a environmentálne hodnotenia

Modul  1746-NIO4I  spoľahlivo pracuje v teplotnom rozsahu 0 °C až 60 °C a pri vlhkosti 5–95 % bez kondenzácie. Ochrana proti prepätiu podporuje až 220 VAC RMS alebo 220 VDC nepretržite. Modul udržiava stabilnú presnosť vďaka kompenzácii zisku a offsetu, čo umožňuje spoľahlivú prevádzku v náročných priemyselných prostrediach.

Výhody použitia

Inžinieri si vyberajú modul  1746-NIO4I  pre aplikácie vyžadujúce kompaktné analógové riadenie v systéme SLC 500. Jeho kombinácia vstupných a výstupných kanálov, vysoké rozlíšenie prevodu a robustná izolácia ho robia ideálnym pre presné monitorovanie teploty, tlaku, hladiny a iných analógových signálov.
