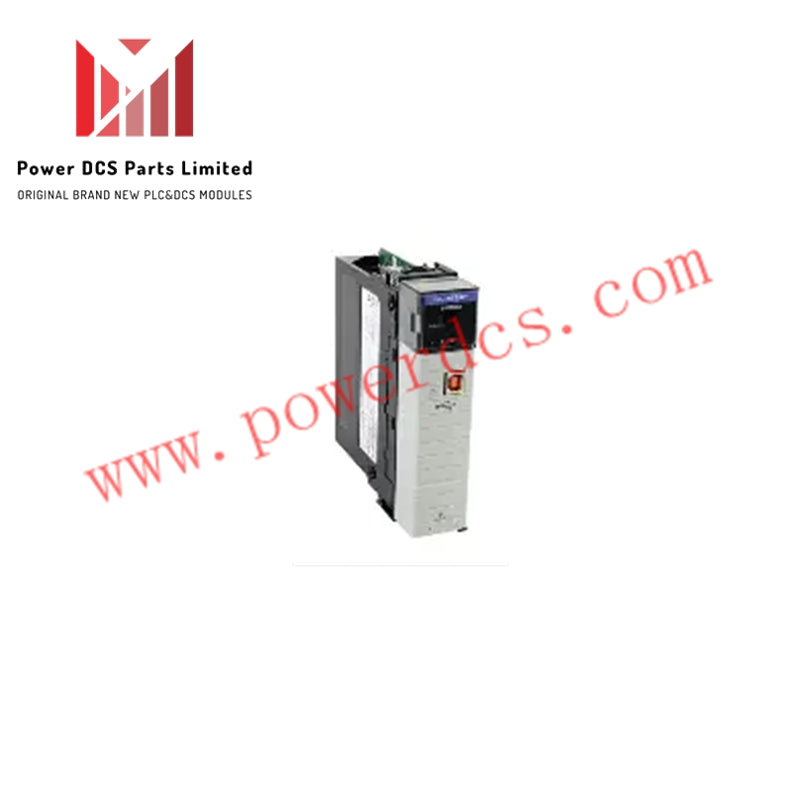

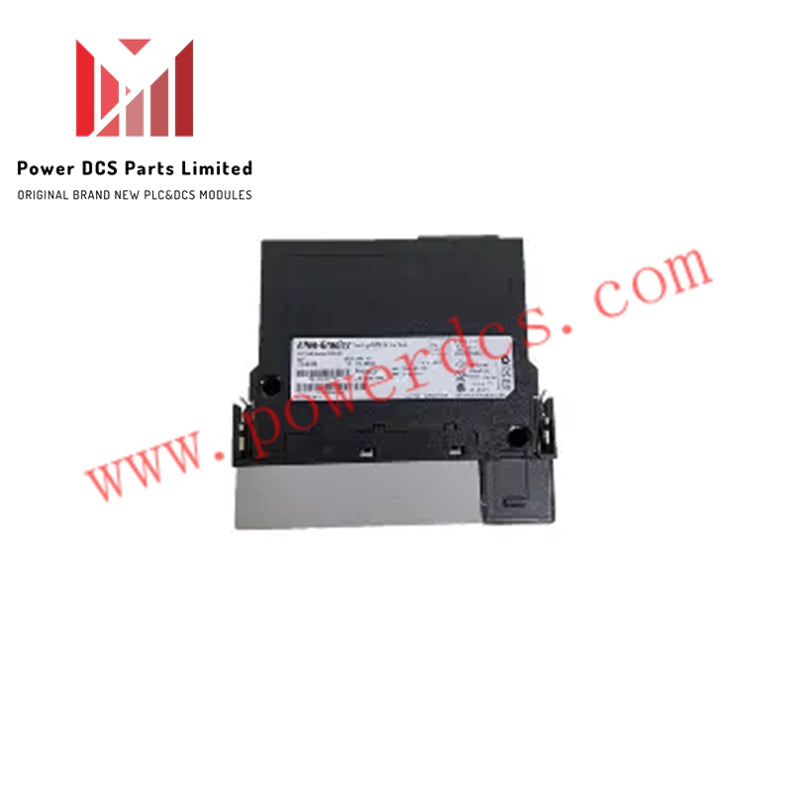

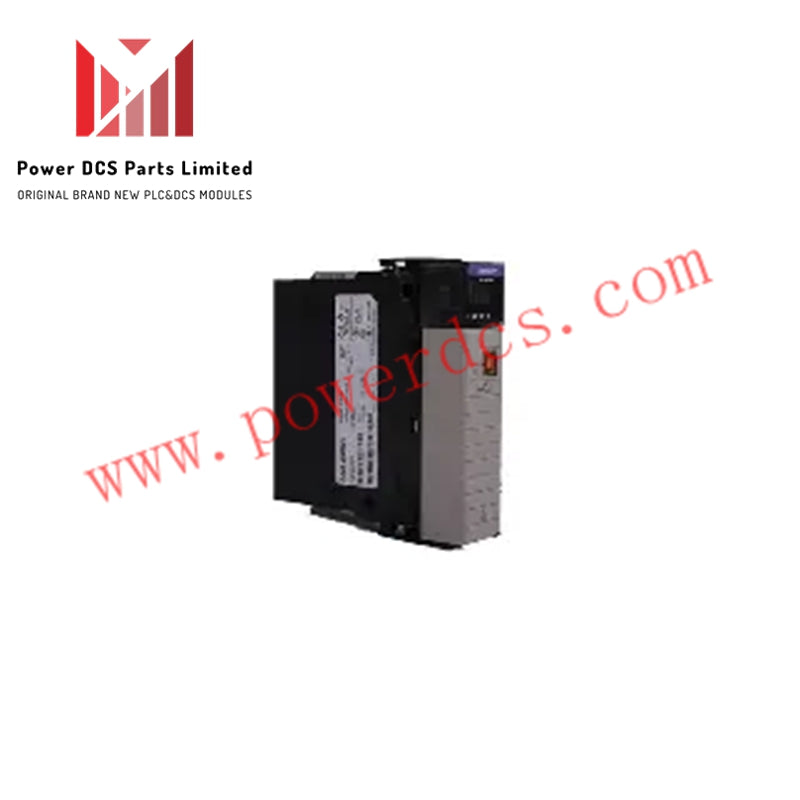

Allen Bradley 1756-EN3TR | Komunikačný modul ControlLogix Ethernet

Prehľad produktu

Allen Bradley 1756-EN3TR je komunikačný modul ControlLogix Ethernet navrhnutý ako I/P most pre priemyselné automatizačné siete. Podporuje dva 10/100 Mbps RJ-45 porty a jeden USB port, čo umožňuje všestranné pripojenie pre riadiace systémy.

Tento modul spravuje až 128 CIP pohybových osí a 256 Logix pripojení, ponúkajúc komunikáciu I/O v reálnom čase pre zložité automatizačné procesy. Jeho zabudovaná prepínacia technológia umožňuje lineárne, hviezdicové a zariadením riadené kruhové (DLR) sieťové topológie, čím zvyšuje spoľahlivosť siete.

 1756-EN3TR sa montuje do akéhokoľvek slotu šasi 1756 a odoberá 1 A pri 5,1 VDC a 3 mA pri 24 VDC zo zadnej dosky. Jeho otvorený dizajn krytu a prevádzková teplota 32–140°F (0–60°C) ho robia vhodným pre priemyselné prostredia.

S maximálnou spotrebou energie 5,1 W a tepelným vyžarovaním 17,4 BTU/h modul vyvažuje výkon a energetickú efektívnosť. Jeho izolačné napätie 30 VDC zabezpečuje bezpečnú prevádzku za bežných priemyselných podmienok.

Kľúčové vlastnosti

• Podporuje dva Ethernet porty (10/100 Mbps) a jeden USB port (12 Mbps).

• Zabudovaná prepínacia technológia pre lineárne, hviezdicové a DLR topológie.

• Riadi až 128 CIP pohybových osí a 256 Logix pripojení.

• Montuje sa do akéhokoľvek slotu šasi 1756, kompatibilný s modelmi 1756-A4 až A17.

• Prúd zo zadnej dosky: 1 A pri 5 VDC, 3 mA pri 24 VDC.

• Spotreba energie: 5,1 W; tepelné vyžarovanie: 17,4 BTU/h.

• Otvorený dizajn krytu s izolačným napätím 30 VDC.

• Prevádzková teplota: 0–60°C (32–140°F).

• Podpora integrovaného riadenia pohybu a protokolu EtherNet/IP.

Technické špecifikácie

Priemyselné aplikácie

Modul Allen Bradley 1756-EN3TR je ideálny pre priemyselné Ethernet siete vyžadujúce robustnú komunikáciu. Bezproblémovo sa integruje so systémami ControlLogix, podporujúc vysokorýchlostné I/O, riadenie pohybu a zložité automatizačné procesy.

Často kladené otázky

Otázka 1: Je Allen Bradley 1756-EN3TR úplne nový a originálny?
Áno, poskytujeme úplne nové originálne moduly Allen Bradley ControlLogix.

Otázka 2: Je 1756-EN3TR dostupný na okamžité odoslanie?
Áno, zásoby sú pripravené a zvyčajne sa odosielajú do 3 dní až 2 týždňov v závislosti od veľkosti objednávky.

Otázka 3: Aké komunikačné protokoly sú podporované?
Podporuje EtherNet/IP, lineárne, hviezdicové a zariadením riadené kruhové (DLR) topológie.

Otázka 4: Koľko pohybových osí môže modul riadiť?
Podporuje až 128 CIP pohybových osí a 256 Logix pripojení.

Otázka 5: Môže sa modul nainštalovať do akéhokoľvek šasi ControlLogix?
Áno, montuje sa do akéhokoľvek slotu šasi 1756.

Otázka 6: Aký je rozsah prevádzkovej teploty?
Modul spoľahlivo pracuje v rozsahu 0–60°C (32–140°F).
