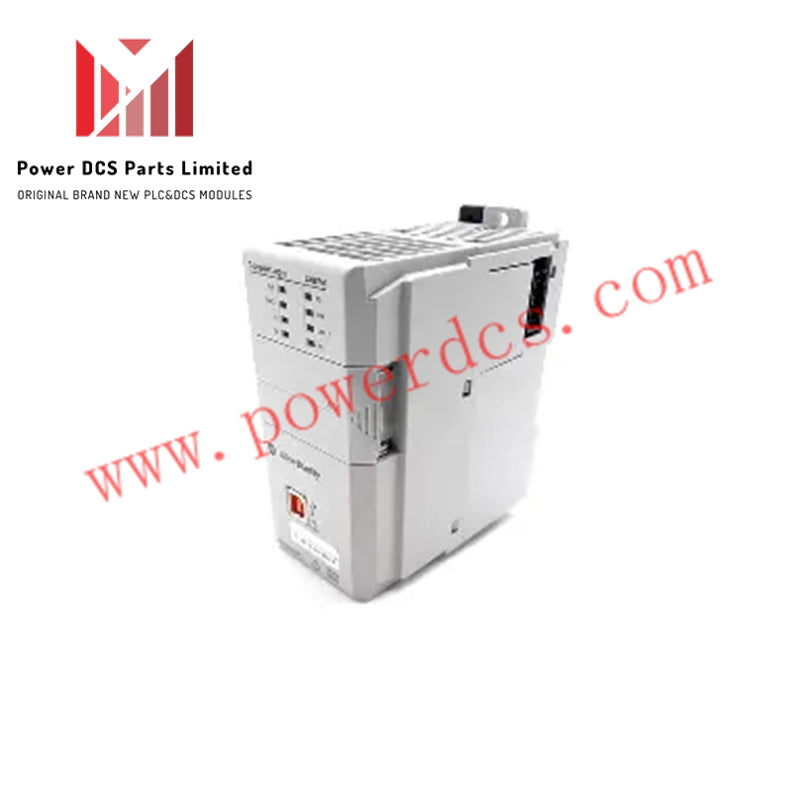

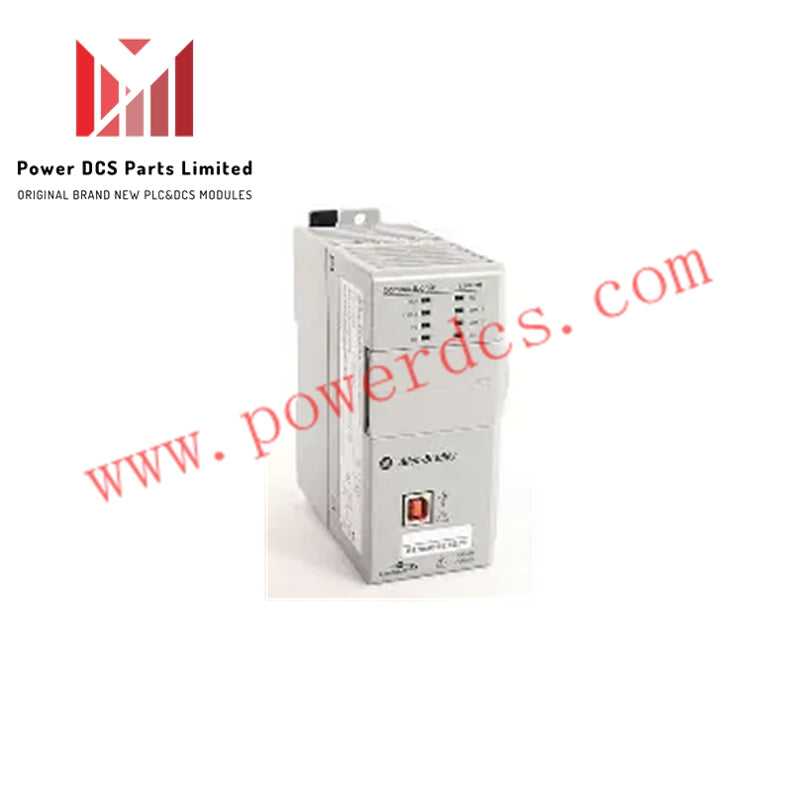

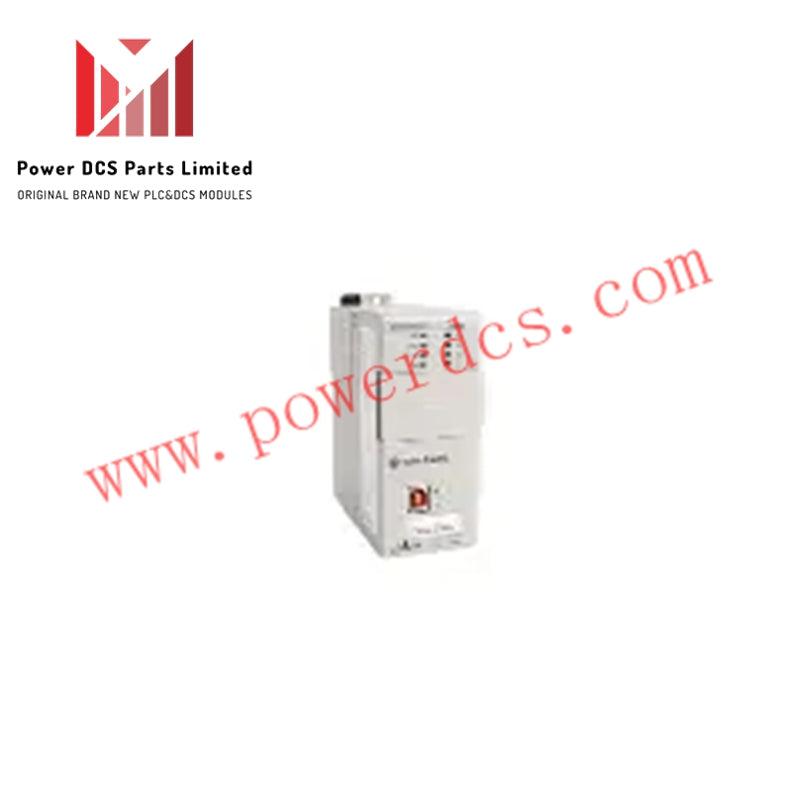

Allen-Bradley 1769-L33ERM | Kompaktný GuardLogix 5370 L3 riadiaci modul

Prehľad

 Allen-Bradley 1769-L33ERM patrí do rodiny Compact GuardLogix 5370 L3, ktorá poskytuje spoľahlivý výkon v malých až stredne veľkých riadiacich systémoch. Vďaka svojmu kompaktnému hardvérovému dizajnu a možnosti rozšírenia je tento riadiaci systém široko používaný v OEM strojoch, procesnej automatizácii a aplikáciách na výrobnej linke.

Pamäť a spracovanie

 1769-L33ERM obsahuje 2 MB zabudovanej užívateľskej RAM a 1 GB nevolatilnej pamäte poskytovanej cez 1784-SD1 kartu. Pre vyššiu kapacitu môžu používatelia upgradovať na 1784-SD2 s 2 GB úložiskom. Táto konfigurácia pamäte zabezpečuje efektívne spracovanie riadiacej logiky, pohybových profilov a systémových dát bez oneskorení vo výkone.

Komunikácia a konektivita

Vybavený dvoma zabudovanými Ethernet/IP portami,  1769-L33ERM podporuje 32 Ethernet/IP uzlov a poskytuje komunikačnú rýchlosť 10/100 Mbps. Tiež obsahuje jeden USB 2.0 port plnej rýchlosti, ktorý pracuje na 12 Mbps, čo zjednodušuje lokálne programovanie a diagnostiku. USB port však nie je určený na priemyselnú výmenu dát.

Riadenie pohybu

 1769-L33ERM integruje pohyb cez Ethernet/IP, podporujúc až 8 pohybových osí. Táto schopnosť umožňuje používateľom implementovať koordinované riadenie pohybu pre robotiku, balenie alebo procesnú automatizáciu, čím sa zvyšuje flexibilita a presnosť systému.

Technické špecifikácie

• Podporované úlohy: 32 úloh s viacerými programovacími jazykmi, vrátane Ladder Diagram, Structured Text, Function Block Diagram a Sequential Function Chart.

• Podpora lokálnych I/O: 16 modulov rozdelených do 3 I/O bank.

• Požiadavky na napájanie: Funguje s medeným vedením s teplotnou odolnosťou 90°C; veľkosti vodičov sú od 22–14 AWG (pevné) a 22–16 AWG (lankové).

• Environmentálne hodnotenia: Funguje v rozsahu 0°C až 60°C a odoláva otrasom v rozsahu 20 až 30 G.

• Certifikácie: Spĺňa priemyselné normy s spoľahlivou zhode.

Fyzický dizajn

 1769-L33ERM váži približne 2 libry a dodáva sa v balení s rozmermi 8 × 8 × 5 palcov. Jeho malý formát a nízka hmotnosť umožňujú pohodlnú inštaláciu v kompaktných krytoch, čo ho robí ideálnym pre riadiace panely s obmedzeným priestorom.

Kľúčové vlastnosti

• 2 MB užívateľskej RAM s 1 GB rozšíriteľným SD úložiskom.

• Dvojité Ethernet/IP porty podporujúce 32 uzlov pri 10/100 Mbps.

• USB 2.0 programovací port pri 12 Mbps.

• Integrované riadenie pohybu pre až 8 osí.

• Podpora 16 lokálnych I/O modulov v 3 bankách.

• Kompaktná veľkosť 8 × 8 × 5 palcov, váži 2 libry.
