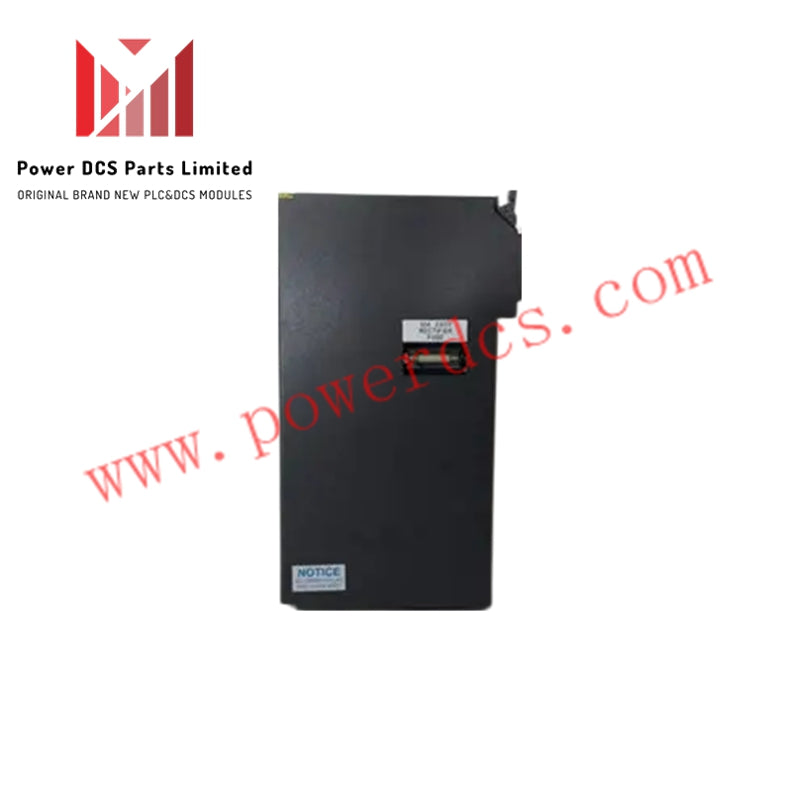

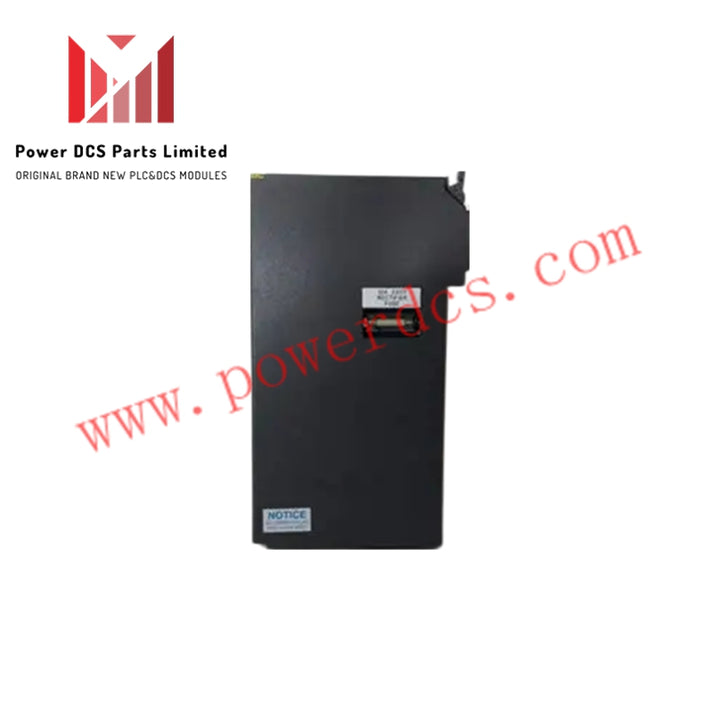

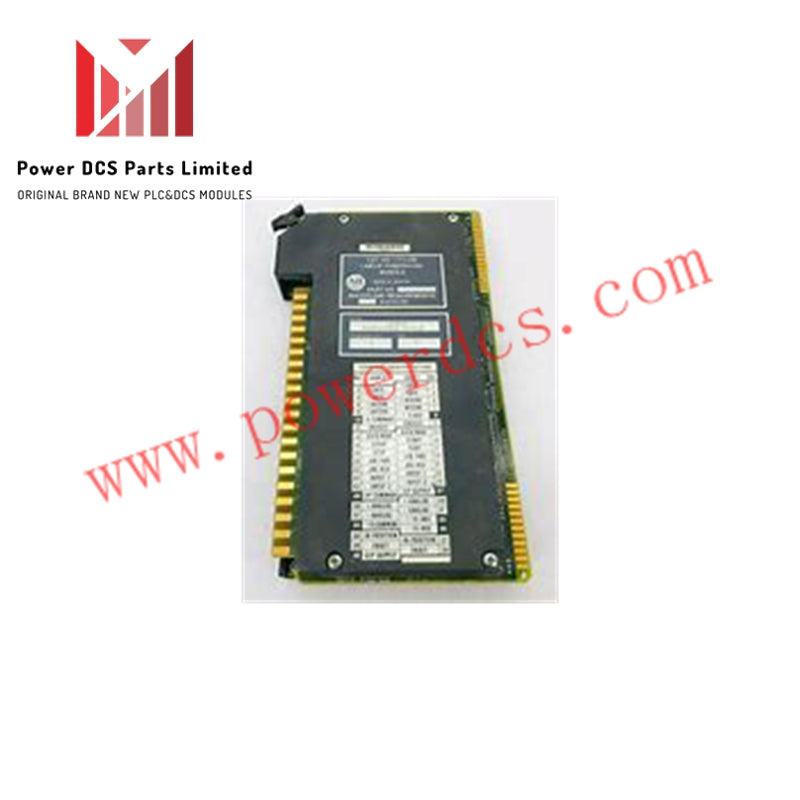

Allen-Bradley 1771-QB | Priemyselný PLC modul riadenia pohybu

Prehľad

Modul Allen-Bradley 1771-QB je lineárny polohovací modul navrhnutý pre platformu 1771 PLC. Integruje riadenie pohybu stroja a poskytuje PLC hydraulickú výkonnosť. Modul podporuje dve nezávislé osi a pokročilé riadiace algoritmy, vrátane PID a Feed-forward riadenia.

Technické špecifikácie

• Číslo modelu: 1771-QB

• Typ modulu: Lineárny polohovací modul

• Značka: Allen-Bradley

• Séria: 1771

• Umiestnenie modulu: 1771 univerzálny I/O rám

• Obdobie aktualizácie: 2 ms na os

• Rozlíšenie analógového výstupu: 12-bitové

• Analógové výstupy: ±10V DC až do 10 mA, ±20 mA až do 600Ω, ±50 mA až do 240Ω, ±100 mA až do 240Ω

• Diskrétne výstupy: Jednostranné zdrojové, max. 100 mA, logika 0: 0V, logika 1: napätie používateľa

• Diskrétne vstupy: 8 mA/vstup pri 12 V DC, 16 mA/vstup pri 24 V DC, logické prahy 0–4 V DC (0) a 10–30 V DC (1)

• Kompatibilita snímačov: MTS Temposonics, Balluff BTL, Norstat GYRG lineárne snímače posunu

• Maximálna dĺžka snímača: 180 palcov (4,572 metra) s rozlíšením ±0,002 palca

• Vzorkovacie obdobie: 2 ms

• Svorkovnicový blok: 40 svoriek 1771-WN

• Veľkosť vodiča: Max 14 AWG, izolácia 3/64”

• Pomocné výstupy: Servo ventil, digitálny zdroj, analógový ±10V DC/ ±20–100 mA

• Sloty: 1

• Hodnotenie poistky: 3A, 250V, normálne prúdová

• Káblovanie: 1771-PSCC diaľkový 5,5 stopy

• Frekvencia: 47–63 Hz

• Rozmery: 4,5 × 12,4 × 6,3 palca (115 × 317 × 160 mm)

• Prúd na zadnej doske: typicky 1,1A, max. 1,6A pri 5V DC

Kľúčové vlastnosti

Modul 1771-QB podporuje vysokorýchlostné riadenie pohybu, poskytujúc presnú spätnú väzbu polohy pre každú os. Jeho rozhranie snímača sa priamo pripája k zariadeniam Temposonics II, Balluff alebo Norstat lineárneho posunu. Rýchlosti dosahujú až 327,67 palcov za sekundu (3,2767 m/s).

S analógovými výstupmi, diskrétnym I/O a riadením dvoch osí tento modul zabezpečuje presnú integráciu hydrauliky a pohybu stroja. Kompaktný dizajn a vysoká rýchlosť aktualizácie 2 ms na os zlepšujú výkon PLC v reálnom čase.

Priemyselné aplikácie

Modul Allen-Bradley 1771-QB je ideálny pre riadenie pohybu, priemyselnú automatizáciu, hydraulickú integráciu a úlohy vysokorýchlostného polohovania v výrobných prostrediach. Je vhodný pre systémy vyžadujúce presné meranie posunu a spätnú väzbu.
