Allen-Bradley 2711-B5A5 | PanelView 550 operačný terminál

Prehľad

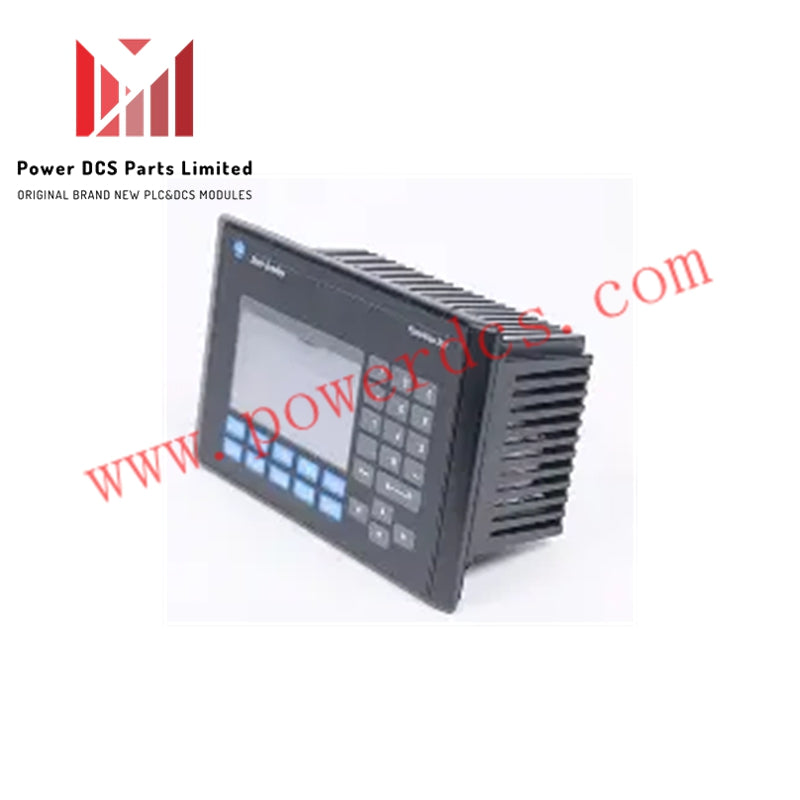

 Allen-Bradley 2711-B5A5 je operátorský terminál PanelView 550 navrhnutý na riadenie a monitorovanie strojov. Integruje 5,5-palcovú monochromatickú LCD obrazovku s rozlíšením 256 x 128 pixelov. Modrý režim zobrazenia poskytuje jasnú vizualizáciu pre priemyselné aplikácie a LED podsvietenie ponúka životnosť 100 000 hodín. Používatelia môžu v prípade potreby vymeniť podsvietenie za model  2711-NL1 .

Možnosti vstupu a rozhrania

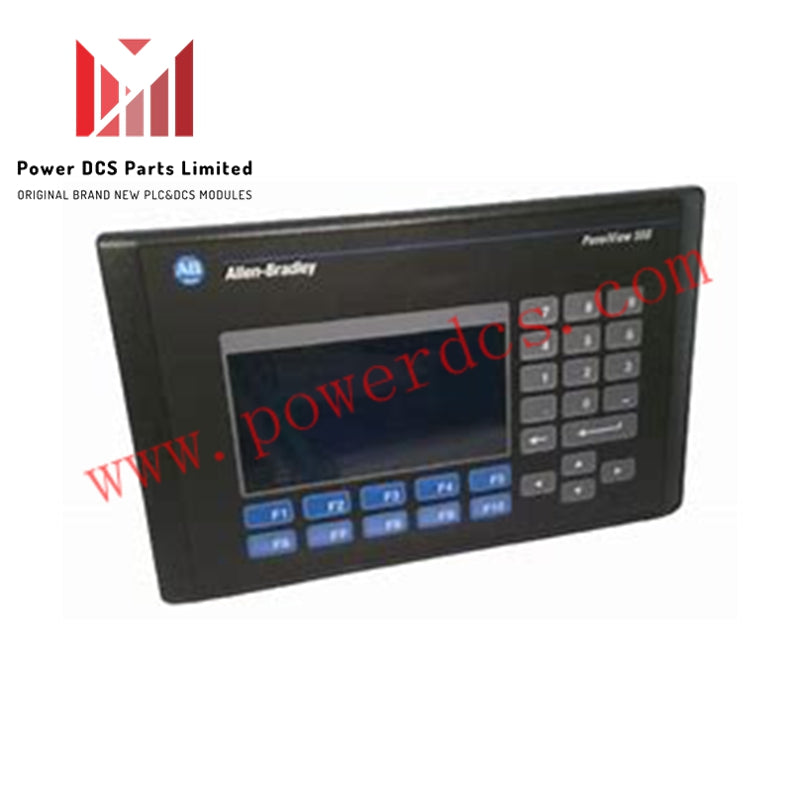

Tento HMI podporuje vstup cez dotykovú obrazovku aj klávesnicu.  2711-B5A5 obsahuje 10 vyhradených funkčných kláves (F1 až F10) v kombinácii s dotykovou obrazovkou, ktorá podporuje jeden milión stlačení. Disponuje komunikačným portom  DH485  a portom  RS232 (DF1) , ktoré umožňujú flexibilnú integráciu zariadení. Pre spoľahlivé sieťové pripojenia musia operátori použiť komunikačný kábel  2711-NC13 .

Špecifikácie napájania a pamäte

 2711-B5A5 pracuje v rozsahu vstupného napätia od 85 do 264V AC pri frekvencii 47 až 63 Hz. Spotrebuje približne 20 wattov, čo zodpovedá 69 BTU za hodinu tepelného vyžarovania. Jednotka obsahuje 170 KB pamäte pre beh aplikácií a 240 KB nevolatilnej pamäte na ukladanie objektov, textov a bitmap. Podporuje tiež pamäťovú kartu ATA pre rozšírené ukladanie.

Mechanické a environmentálne hodnotenia

Operátorský terminál váži 6 libier a je dodávaný v balení s rozmermi 14 x 11 x 8 palcov. Oblasť zobrazenia meria 120 x 60 mm (4,75 x 2,38 palca). Prevádzkový teplotný rozsah je od 32 do 131 °F, zatiaľ čo skladovací rozsah siaha od -4 do 158 °F. Tolerancia relatívnej vlhkosti je 5 až 95 % pri teplotách do 30 °C. Zariadenie nesmie byť namontované nad 200 metrov nad morom.

Odolnosť a príslušenstvo

 2711-B5A5 podporuje kryty s hodnotením NEMA Typ 12, 13, 4X, IEC IP54 a IP65, čo ho robí vhodným pre náročné prostredia. K dispozícii sú príslušenstvá ako legendy funkčných kláves, protiodleskové prekrytia, náhradné podsvietenia, moduly reálneho času, napájacie zdroje a montážne príslušenstvo. Vstavaný modul reálneho času zabezpečuje presné časové označovanie a je zálohovaný batériou, ktorú je možné vymeniť podľa potreby.

Životný cyklus produktu

 2711-B5A5 patrí do produktovej rady  PanelView 550  a bol vyradený z výroby. Napriek svojmu zastaranému statusu zostáva široko používaný v starších systémoch vďaka svojej robustnej konštrukcii a spoľahlivému výkonu.
