Modul GE FANUC IC697RCM711 úplne nový na sklade

Popis produktu

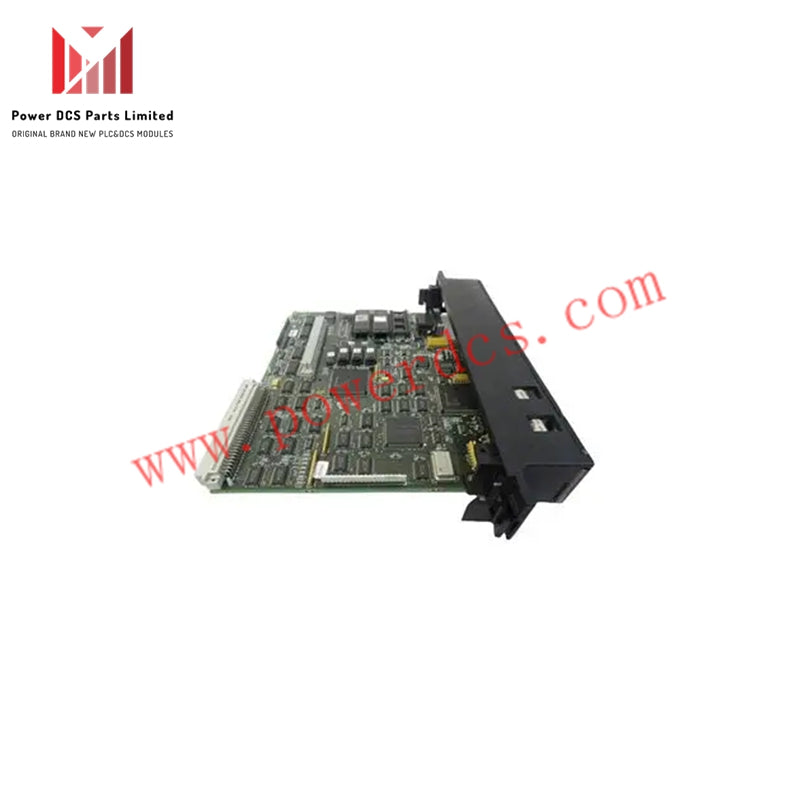

 IC697RCM711 je modul pre redundantnú komunikáciu navrhnutý pre sériu GE Fanuc 90-70. Tento modul s jedným slotom má päť LED diód, ktoré indikujú stav dosky a systému. Poskytuje komunikačnú cestu na synchronizáciu správ z aktívnej jednotky na záložnú a uľahčuje prenos I/O dát zdieľaných medzi oboma jednotkami.

Modul má dva konektory: jeden na vrchu, ktorý slúži na pripojenie upstream BTM alebo BRM, a jeden na spodku, ktorý sa nepoužíva. IC697RCM711 vyžaduje prúd 0,7 ampérov a je konfigurovaný pomocou softvéru MS-DOS. Obsahuje vysokorýchlostné paralelné zbernicové rozhranie a podporuje konfigurácie systémov Hot Standby a Hot Standby CPU Redundancy.

Modul zaberá jeden slot medzi slotmi 2 a 9. Päť LED diód je označených Board OK, Local Ready, Local Active, Remote Ready a Remote Active. IC697RCM711 má tiež tlačidlo, ktoré umožňuje manuálne prepnutie z aktívnej jednotky na záložnú, čo umožňuje údržbu predtým aktívnej jednotky, zatiaľ čo systém zostáva online. Po prepnutí systém vynucuje 10-sekundové oneskorenie pred ďalším prepnutím.

Pri inštalácii IC697RCM711 by sa používatelia mali riadiť príručkou Hot Standby CPU Redundancy User’s Guide alebo Enhanced User’s Guide. Napájanie stojana musí byť pred inštaláciou vypnuté a môže byť obnovené po správnom pripojení modulu a káblov.

Technické špecifikácie
