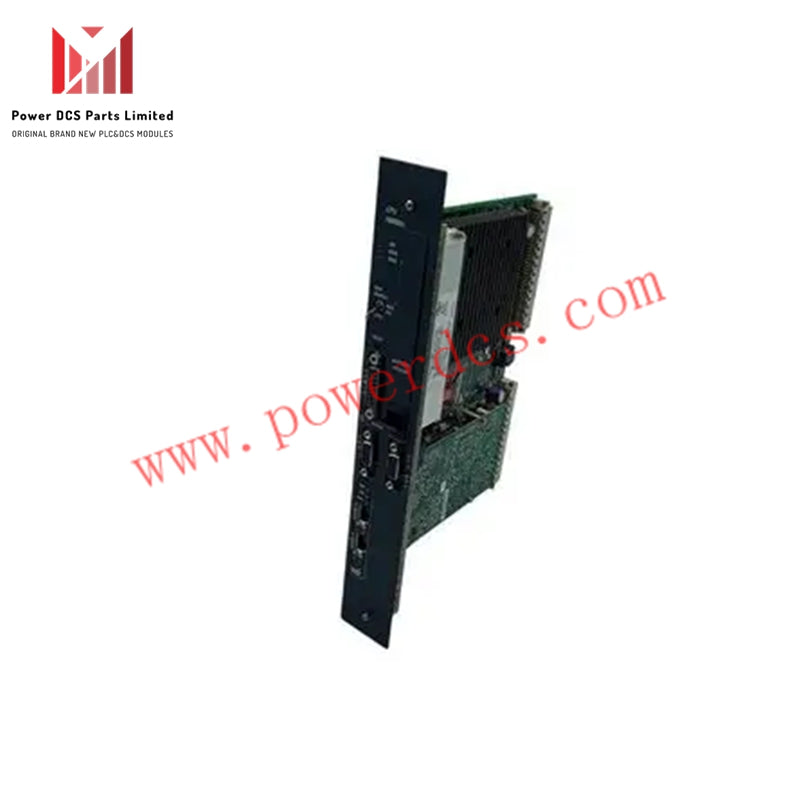

GE Fanuc IC698PSA350 – Modul napájania PACSystems

Výrobca: GE Fanuc
Číslo dielu: IC698PSA350
Typ produktu: Modul napájania
Umiestnenie v ráme: Slot 0 (ľavý najvzdialenejší slot)
Rozsah vstupného napätia: 85 až 264 VAC alebo 100 až 150 VDC
Menovité napätie: 120/240 VAC alebo 125 VDC
Vstupný výkon: 437 W
Výstupné napätia: +5 VDC, +12 VDC, -12 VDC

Prehľad

Modul IC698PSA350 je modul napájania navrhnutý pre riadiace systémy GE PACSystems RX7i série . Poskytuje regulované výstupy napätia +5 VDC, +12 VDC a -12 VDC spolu s logickými sekvenčnými signálmi pre moduly pripojené na spätnú dosku RX7i. Modul je navrhnutý tak, aby sa zmestil do slotu 0, najľavejšej pozície v hlavnom ráme RX7i.

Tento zdroj napájania zabezpečuje neprerušený výstup aj pri výpadku až jedného cyklu AC vstupnej linky a obsahuje viacero ochranných funkcií vrátane ochrany proti nadprúdu, prepätiu a elektronickému skratu. Podporuje vstupy AC (85–264 VAC) aj DC (100–150 VDC) a obsahuje kompenzáciu účinníka pre AC prevádzku.

Kľúčové vlastnosti

• Výstupy napájania:

• +5 VDC pri 60 ampéroch

• +12 VDC pri 12 ampéroch

• -12 VDC pri 4 ampéroch

• Výkonové parametre:

• Menovitý výstupný výkon: 350 W pri okolitej teplote do 60ºC (bez núteného chladenia vzduchom)

• Maximálny výstupný výkon: až 500 W

• Vstupné špecifikácie:

• Menovité napätie: 120/240 VAC alebo 125 VDC

• Rozsah vstupného napätia: 85 až 264 VAC (47–63 Hz) alebo 100 až 150 VDC

• Ochrana:

• Zachováva výstup počas výpadku až 1 cyklu AC vstupnej linky

• Ochrana proti nadprúdu, prepätiu a elektronickému skratu

• Izolačné hodnotenie: až 1500 VAC medzi vstupom a výstupmi po dobu 1 minúty

• Účinník:

• 0,99 (platné od 90 do 260 VAC)

• Prúd nábehu:

• 30 A pri 115 VAC (studený štart, 100 ms)

• 60 A pri 230 VAC (studený štart, 100 ms)

• Prevádzka a montáž:

• Jednoduchý dizajn pre zasunutie do rámu

• Dvojpolohový logický prepínač zapnuté/vypnuté na prednom paneli na povolenie/zakázanie výstupov bez narušenia AC vstupu

• Indikátory stavu:

• Zelené LED indikujú normálny stav napájania pre pole a výstup

• Červená LED upozorňuje na kritickú teplotu alebo problémy s prúdením vzduchu

Bezpečnostné upozornenie

Smrteľné napätia sa nachádzajú vo vnútri modulu, keď je privedený vstupný prúd. Počas inštalácie a servisu je potrebné dodržiavať správne bezpečnostné opatrenia.

Použitie

Ideálny na napájanie a sekvenovanie modulov v rámci série RX7i PACSystems, IC698PSA350 podporuje priemyselné automatizačné úlohy vyžadujúce robustné a spoľahlivé rozdelenie DC napájania.
