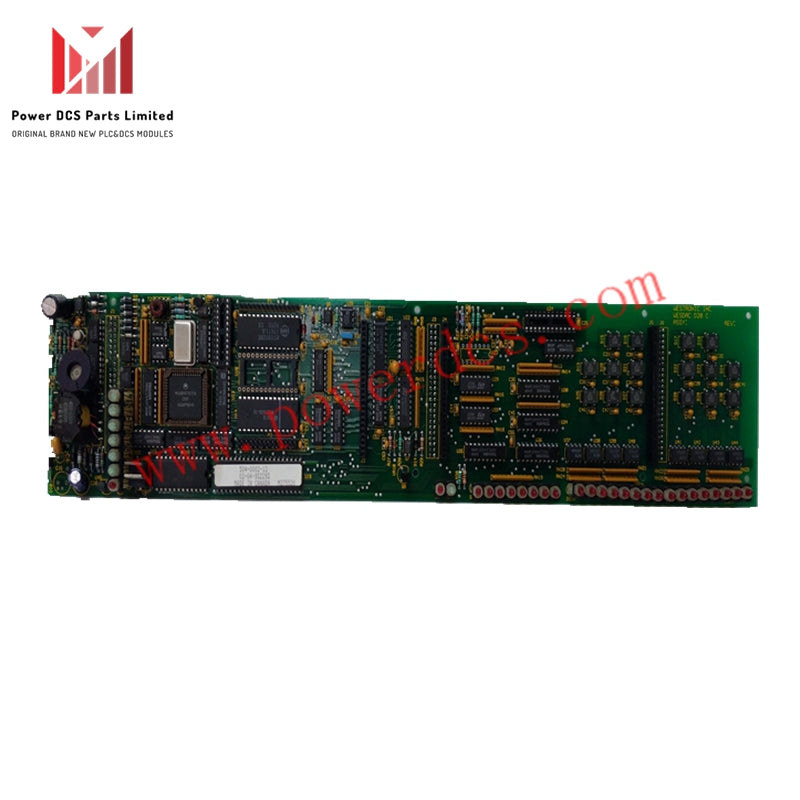

GE FANUC WESDACD20K modul úplne nový na sklade

Prehľad ovládacieho modulu D20

 D20 ovládací modul je dvojdielna, odnímateľná jednotka pozostávajúca z:

• WESDAC D20 K (horný modul)

• WESTERM D20 K (spodný modul)

Táto modulárna konštrukcia umožňuje flexibilnú prevádzku, jednoduchú údržbu a zjednodušenú inštaláciu v teréne.

Funkcie modulu

• WESDAC D20 K (horný modul):
  Zodpovedá za spracovanie dát a komunikáciu s hlavným procesorom D20.

• WESTERM D20 K (spodný modul):
  Pôsobí ako ukončovacia doska, spracováva všetky polné vedenia a fyzické pripojenia k WESDAC D20 K.

Kľúčové pripojenia cez WESTERM D20 K

• Sieťové porty D.20

• Údržbový port RS232 s rýchlosťou 9600 baudov

• Konfigurácia adresy modulu (jumper blok)

• Výstupy relé

• Externé napájanie DC (pre napätie ovládacích výstupov)

Rozhranie ovládacích výstupov D20K

• Poskytuje 32 ovládacích výstupných bodov

• Podporuje rôzne hardvérové/softwareové konfigurácie na splnenie systémových požiadaviek

• Zabezpečuje bezpečnú prevádzku ovládacích výstupov

• Vykonáva riadiace akcie (iniciácia, časovanie, reset a validácia) podľa príkazov hlavného procesora D20

Ďalšie funkčné vlastnosti

• Prepínač miestne/na diaľku:
  Manuálny prepínač na deaktiváciu napájania cievky relé počas údržby.

• Odosiela stav offline do procesora D20, ktorý je ďalej prenášaný hostiteľovi ako pseudo stav.

• Poistky výstupu riadenia:
  Integrované poistky pre dodatočnú ochranu.

Komunikácia a údržba

• Dva konektory DB9:
  Umožňuje prepojenie v reťazci linky D.20 (komunikácia medzi D20 CPU a WESDAC D20 K)

• Tiež poskytuje napájanie pre WESDAC D20 K cez ten istý kábel

• Jeden konektor DB9:
  Pre údržbový port WESMAINT D20, prístupný cez terminálový emulátor VT100

Konfigurácia adresy

• Umiestnenie blokovania jumperov:
  Umiestnený na WESTERM D20 K, slúži na priradenie adresy WESDAC D20 K na linke D.20

Výhody dizajnu a údržby

•  WESTERM D20 K obsahuje iba pasívne komponenty, zatiaľ čo všetky aktívne komponenty sa nachádzajú v WESDAC D20 K

• Tento dizajn umožňuje ľahkú výmenu WESDAC D20 K bez prerušenia poľa zapojenia

• Ideálne na zníženie času údržby a minimalizáciu prestojov systému
