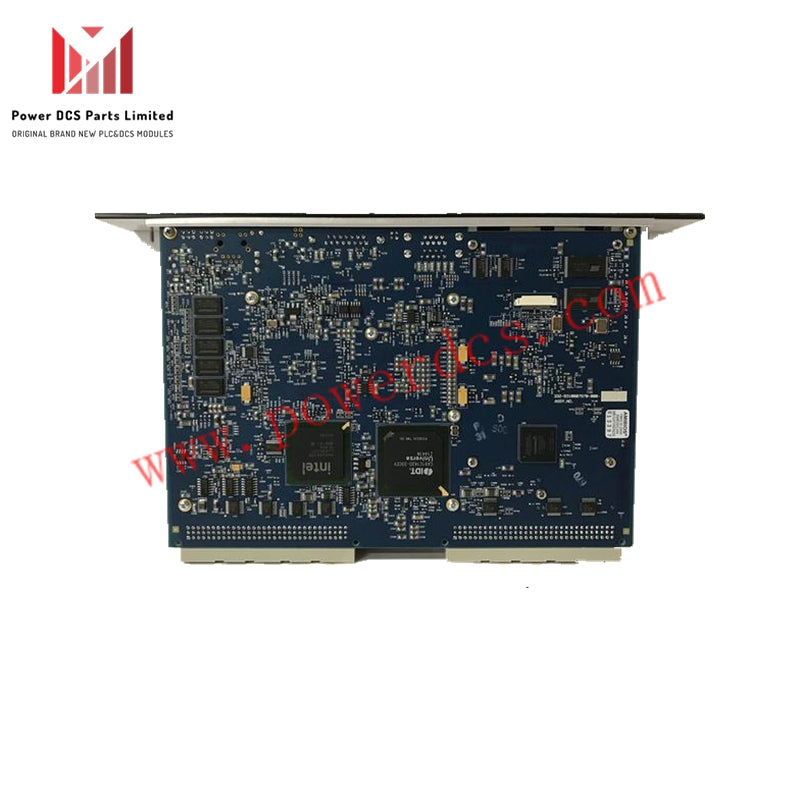

GE Automation IC698CPE020 – PACSystems RX7i CPU modul

Výrobca: GE Automation
Modelové číslo: IC698CPE020
Séria: PACSystems RX7i
Typ produktu: Centrálny procesor (CPU)
Funkcia: Riadenie stroja v reálnom čase
Komunikácia: Štandardný VME backplane

Prehľad produktu

 IC698CPE020 je výkonný CPU modul zo série PACSystems RX7i od GE Automation. Navrhnutý pre riadenie strojov v reálnom čase, komunikuje s ostatnými modulmi vo stojane cez štandardný VME backplane. Prevádzka sa riadi cez externý počítač alebo palubný trojpolohový prepínač režimov, ktorý je možné podľa potreby deaktivovať.

Kľúčové vlastnosti

• Vysokorýchlostný procesor:
  Vybavený 700 MHz Pentium III mikroprocesorom s plávajúcou desatinnou čiarkou pre rýchlu a efektívnu kontrolu.

• Rýchle vykonávanie:
  Vykonáva 1000 Booleovských kontaktov za 0,14 ms, čo zabezpečuje rýchle spracovanie logiky.

• Kapacita pamäte:

• 10 MB RAM (volatilná) – vyžaduje CMOS batériu

• 10 MB Flash (nevolatilná) – ukladá používateľské programy, premenné a firmvér

• Pamäť podporuje konfiguráciu programu, symbolické premenné a informácie o registroch

• Ukladanie a aktualizácie firmvéru:
  Firmware operačného systému je uložený v NVRAM. Aktualizácie je možné vykonať pripojením CPU k PC cez sériový port a spustením nástroja na aktualizáciu firmvéru.

Pokyny na inštaláciu

1. Zaznamenajte MAC adresu jednotky.

2. Vypnite stojan pred inštaláciou.

3. Vložte IC698CPE020 do Slotu 1 vo stojane.

4. Pripojte sa k Ethernet LAN.

5. Obnoviť napájanie do stojana.

6. Pripojte CMOS batériu na uchovanie prchavej pamäte.

Komunikačné rozhrania

• Sériové porty: 3 celkom

• Podpora RS-232 a RS-485 protokolov

• Port 3 je port správcu stanice

• Podporuje Modbus RTU Slave, SNP a  sériové I/O

• Ethernet porty: 2

• Použite kategóriu 5 RJ-45 tienené/netienené skrútené dvojlinky

• Vyžaduje konfiguráciu TCP/IP

• Podporuje až 16 pripojení webového a FTP servera pre diaľkové monitorovanie

Ďalšie funkcie

• Podporuje 512 programových blokov

• Programovanie v Ladder Logic a C

• Podpora symbolických premenných pre jednoduchú čitateľnosť programu

• Režimy úprav a testovania pre bezpečné programové zmeny

• Sledovanie údajov sieťového systému pre diaľkovú diagnostiku

Technické špecifikácie

Záver

Modul GE IC698CPE020 CPU poskytuje výkonné spracovanie, flexibilné pripojenie a robustnú správu pamäte, čo z neho robí ideálne riešenie pre priemyselné automatizačné systémy vyžadujúce vysokorýchlostné riadenie, spoľahlivosť a pokročilú komunikáciu. Jeho modulárna architektúra a podpora štandardných priemyselných protokolov zabezpečujú jednoduchú integráciu do existujúcich automatizačných infraštruktúr.
