ABB 560CMD11 RTU560 1KGT023400R0001 komunikacioni modul

ABB 560CMD11 komunikacioni modul

Број дела: 1KGT023400R0001

Pregled proizvoda

The ABB 560CMD11 je visokoperformansni komunikacioni modul posebno dizajniran za ABB RTU560 Remote Terminal Unit sistem. Igra ključnu ulogu u industrijskoj automatizaciji, upravljanju energijom, distribuciji snage i automatizaciji trafostanica omogućavajući besprekornu razmenu podataka i mogućnosti daljinske kontrole.

Projektovan da podrži različite industrijske standardne komunikacione protokole, 560CMD11 obezbeđuje pouzdan rad u širokom spektru zahtevnih okruženja. Služi kao pouzdan interfejs između RTU560 sistema, SCADA sistema, kontrolnih centara i Inteligentnih Elektronskih Uređaja (IED).

Ključne karakteristike

• Moćne komunikacione mogućnosti
  Pruža više komunikacionih interfejsa i podršku za protokole kako bi se obezbedio stabilan i pouzdan prenos podataka.

• Podrška za više interfejsa
  Uključuje nekoliko serijskih (RS-232/RS-485) i Ethernet interfejsa (10BaseT/100BaseT LAN); određeni modeli takođe integrišu GPRS modem za bežičnu komunikaciju.

• Efikasna obrada podataka
  Sposoban za obradu događaja procesa, prikupljanje podataka sa terena i njihovo prenošenje do kontrolnih centara ili lokalnih Man-Machine Interfejsa (MMI).

• Besprekorna integracija sa RTU560
  Potpuno kompatibilan sa modularnom ABB RTU560 platformom, omogućavajući laku integraciju sa I/O, kontrolnim i interfejs modulima.

• Kompaktan, modularan dizajn
  Montaža na DIN šinu za praktičnu instalaciju i buduće proširenje sistema.

• Visoka pouzdanost
  Izgrađen za izdržljivost i stabilnost u surovim industrijskim uslovima, obezbeđujući dugoročnu operativnu pouzdanost.

Tehničke specifikacije

Opšte informacije

• Model: 560CMD11 RTU560

• Број дела: 1KGT023400R0001

• Vrsta proizvoda: Komunikacioni modul / komunikaciona jedinica

• Proizvođač: ABB

Električne karakteristike

• Ulazni napon:
  Tipično 24 V DC
  (Radni opseg: 18–36 V DC ili 24–60 V DC, u zavisnosti od konfiguracije)

• Potrošnja energije:
  Tipično: 2,5 W
  Maksimalno: do 15 W

• Izlazni napon:
  Tipično 24 V DC

Interfejsi

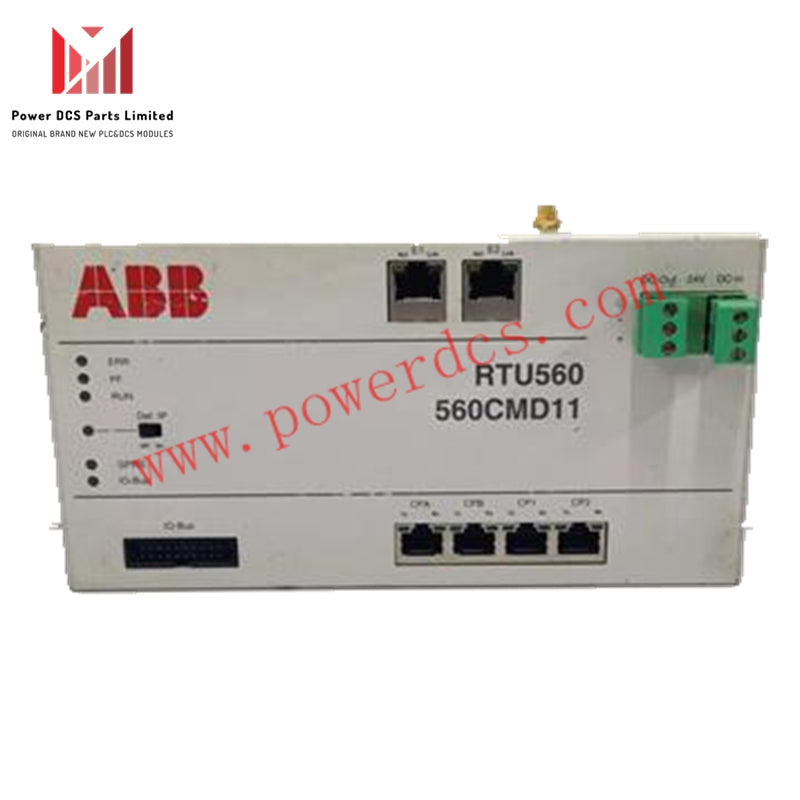

• Serijski interfejsi:
  Do četiri porta (CP1, CP2, CPA, CPB)
  Podržani protokoli: RS-232 / RS-485

• Ethernet interfejsi:
  Dva porta (E1, E2)
  Podržani standardi: 10BaseT / 100BaseT LAN

• USB interfejs:
  Može uključivati Micro-USB port za pristup web serveru

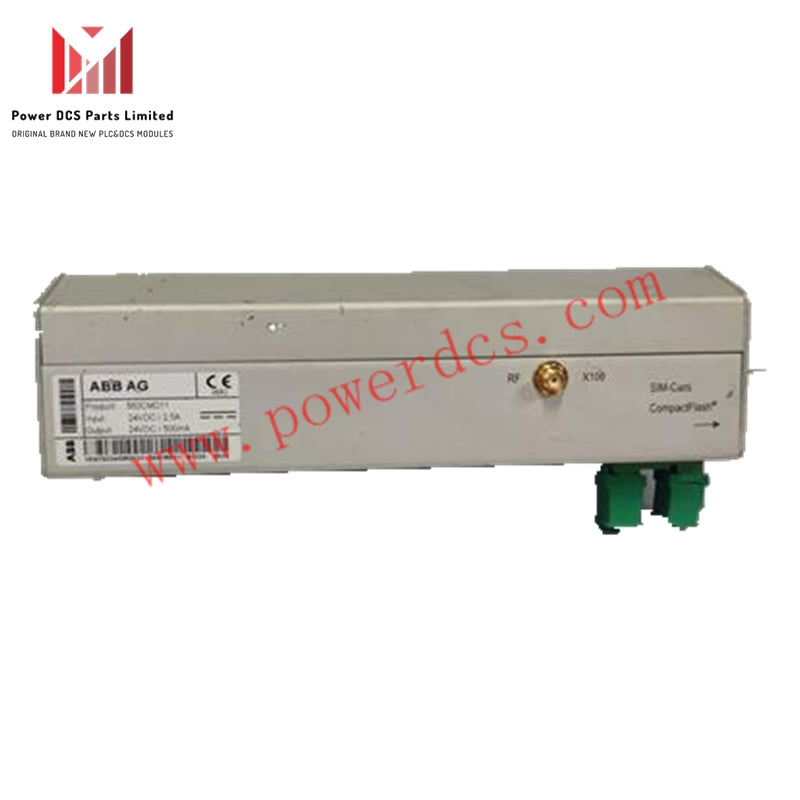

• GPRS modem (opciono):
  Integrisani četvoropojasni GSM/GPRS modem na odabranim verzijama
