GE Fanuc DS200SDCCG1AGD DS215SDCCG1AZZ01B I/O modul

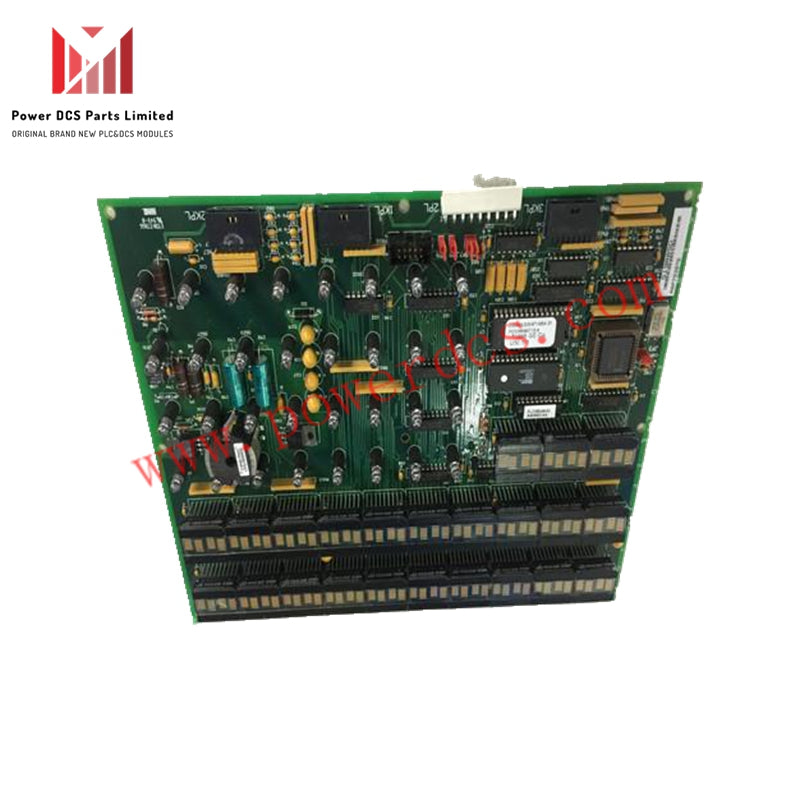

DS200SDCCG1AGD – Kartica za upravljanje pogonom

Tehničke specifikacije

O DS200SDCCG1AGD

 DS200SDCCG1AGD Kartica za upravljanje pogonom je ključni kontroler dizajniran za Mark V seriju General Electric-ovih Speedtronic sistema za upravljanje turbinama. Iako je deo zastarele serije koja je ukinuta, Mark V serija ostaje ključna za upravljanje gasnim, parnim i vetro turbinama.

Ova verzija, DS200SDCCG1AGD, je unapređena revizija originalne DS200SDCCG1 Kartice za upravljanje pogonom, koja uključuje tri značajna ažuriranja.

Hardverske karakteristike i specifikacije

• Mikroprocesori: Sadrži tri mikroprocesora—Procesor za upravljanje pogonom, Procesor za upravljanje motorom i Ko-motor procesor

• Memorija: Opremljena deljenom RAM memorijom dostupnom više procesora istovremeno

• LED dijagnostika: Deset LED dioda prikazuju kodove grešaka za otklanjanje problema. Kada nema grešaka, LED diode svetle u sekvencijalnom obrascu (po dve istovremeno, sleva na desno)

• Bezbednosna napomena: Zbog visokog napona unutar ormarića ploče, nikada ne dodirujte komponente niti dozvolite da predmeti padnu unutra dok je napajanje uključeno. Uvek zatvorite vrata ormarića nakon pregleda

• Proširivost: Podržava pomoćne dodatne ploče za proširenu funkcionalnost, uključujući:

• DS215SLCC / 531X306LCC: Kartica za LAN komunikaciju

• 531X309SPC: Kartica procesora signala

• DS200SPCB: Kartica procesora signala Multibridge

Postavljanje i konfiguracija

Nakon instalacije, parametri konfiguracije moraju biti podešeni da definišu kako ploča kontroliše pogon. Softverski alati su dostupni za uređivanje parametara na laptopovima, omogućavajući preuzimanje konfiguracije u seriji na više jedinica.

Za detaljna uputstva za postavljanje i informacije o dijagnostici, pogledajte GEI-100029 Uputstvo za karticu za upravljanje pogonom.

Često postavljana pitanja (FAQ)

P: Koja su tri glavna mikroprocesora na DS200SDCCG1AGD?
O: Tri mikroprocesora su:

• Procesor za upravljanje pogonom

• Procesor za upravljanje motorom

• Ko-motor procesor

P: Koliko konekcija za kartice ima DS200SDCCG1AGD?
O: Postoji osam konekcija za kartice, uključujući 1PL, 7PL i 11PL. Na primer, 7PL konekcija služi kao I/O veza između kartica procesora signala ili Multibridge procesora signala i SDCC ploče.

Pogledajte stranu 2 u GEI-100019C Uputstvu za upotrebu za detaljne funkcije svih konekcija.
