GE Fanuc IC660BBS103 Izolovani Izlazni Blok

Pregled Proizvoda

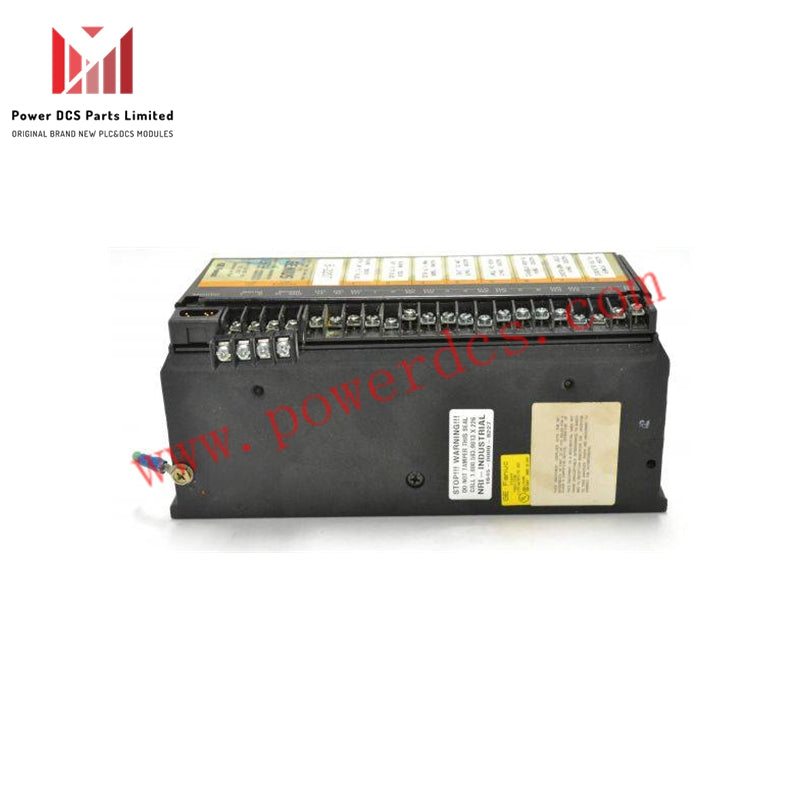

 IC660BBS103 je 8-kružni izolovani izlazni blok koji proizvodi GE Fanuc kao deo Genius I/O serije. Podržava i AC i DC napone, pretvarajući digitalne izlazne signale u fizičke izlazne napone za industrijske kontrolne aplikacije.

Ključne Karakteristike

• Nominalni Napon: 115 VAC / 125 VDC

• Opseg Ulaznog Napona: 93 do 132 VAC

• Opseg Izlaznog Napona: 105 do 132 VDC

• Struja Opterećenja: 2 Ampera po izlaznoj tački

• Broj Tačaka: 8 izlaznih kanala, podeljenih u 4 grupe po 2 tačke

• Izolacija: 250 VAC/VDC između grupa ili grupa i zemlje

• Ocena Prenosnog Napona: 2000 V tokom 10 sekundi

• Napajanje: Odvojeno od I/O kola; može se koristiti AC ili DC napajanje

• Elektronsko Osiguranje: Kola se isključuju za 5 mikrosekundi pri kratkom spoju, mogu se ponovo pokrenuti preko ručnog monitora ili CPU-a

• Diagnostika: Detektuje nagla isključenja, preopterećenje naponom, pregrevanje i gubitak napajanja

Preporuke za Instalaciju

• Postaviti unutar čistog, zaštitnog kućišta bez kontaminanata

• Moguće montiranje okrenuto nagore ili nadole

• Održavati najmanje 2 inča razmaka između susednih blokova radi ventilacije

• Prihvata terminalno ožičenje:

• 1 AWG do #12 žice ili 2 AWG do #14 žice

• Minimalna veličina žice AWG #22

• Prstenasti terminali do prečnika 0.27 inča

• Preporučeni moment zatezanja terminalnog šrafa: 0.678 N·m

Okolinske Ocene

• Radna Temperatura: 0°C do 60°C

• Temperatura Skladištenja: -40°C do 80°C

Tehničke Specifikacije

Dodatne Informacije

IC660BBS103 poseduje ugrađenu dijagnostiku kao što su detekcija prekomerne temperature, detekcija prekida žice i detekcija gubitka I/O signala kako bi upozorio korisnike na potencijalne kvarove, pomažući u sprečavanju gubitka podataka, oštećenja opreme ili bezbednosnih rizika.
