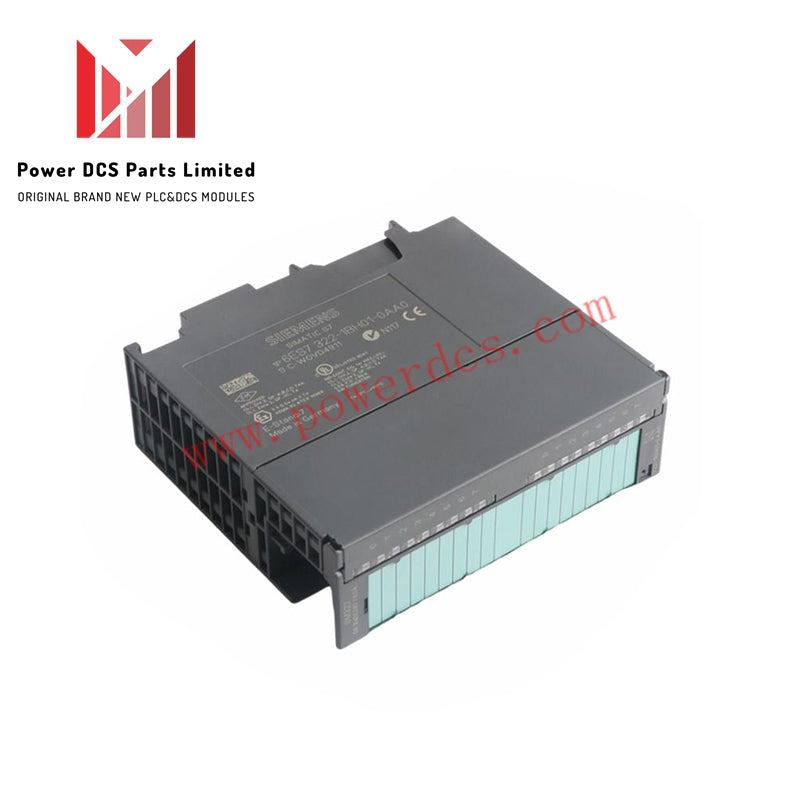

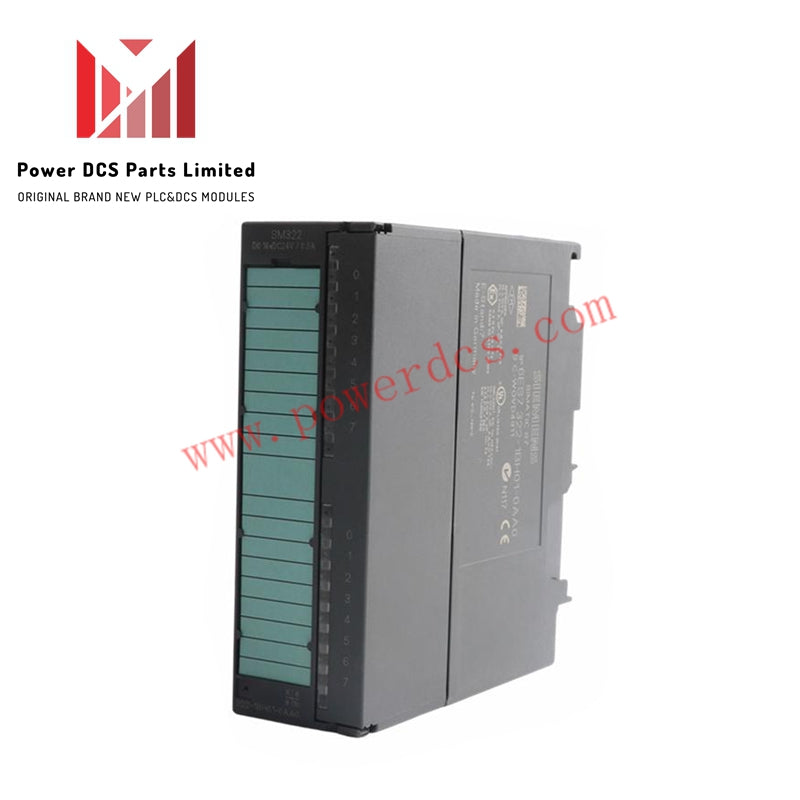

Сименс 6ЕС7322-1БХ01-0АА0 СИМАТИК С7-300 дигитални излаз СМ 322

Опис

Сименс 6ЕС7322-1БХ01-0АА0 је SIMATIC S7-300 Дигитални излазни модул са 16 излаза, дизајниран за употребу у системима индустријске аутоматизације.

Спецификације

• Број излаза: 16

• Заштита од кратког споја : Електронска, типичан праг одзива од 1 A

• Ограничење напона индуктивног искључивања : L+ (-53 V)

• Контролисање дигиталног улаза : Да

• Прекидачки капацитет:

• Оптерећење лампе: Макс. 5 W

• Опсег отпора оптерећења:

• Доња граница: 48 Ω

• Горња граница: 4 kΩ

• Излазни напон:

• За сигнал "1", минимум: L+ (-0,8 V)

• Излазна струја:

• Мин.: 5 мА

• Макс.: 0,6 А

• Мин.: 5 мА

• Макс.: 0,6 А

• За сигнал "1", номинална струја: 0,5 A

• За сигнал „1“, дозвољени опсег (0 до 40 °C):

• За сигнал „1“, дозвољени опсег (40 до 60 °C):

• За сигнал "1", минимална струја оптерећења: 5 mA

• За сигнал "0", преостала струја: макс. 0,5 mA

Изолација

• Тестирано са 500 V једносмерне струје

Веза

• Потребан предњи конектор : 20-пински

Димензије

• Ширина : 40 мм

• Висина : 125 мм

• Дубина : 120 мм

Тежина

• Приближна тежина : 190 г
