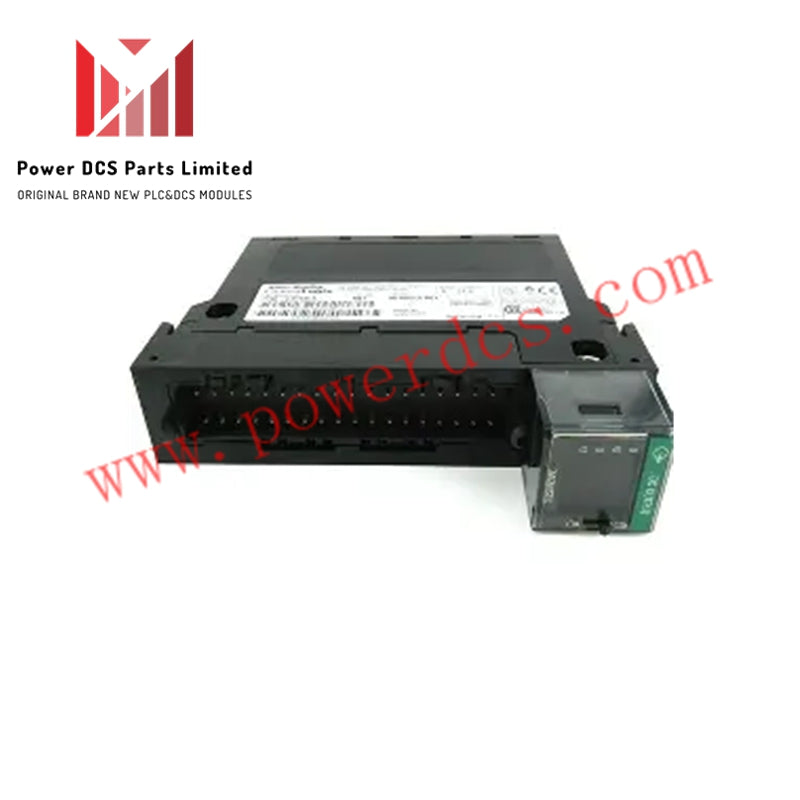

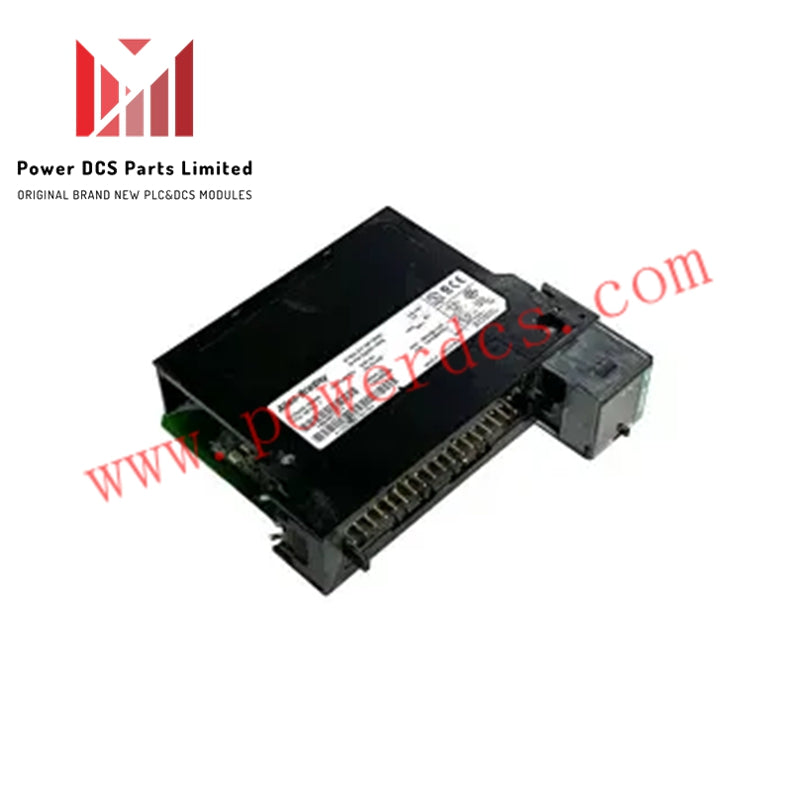

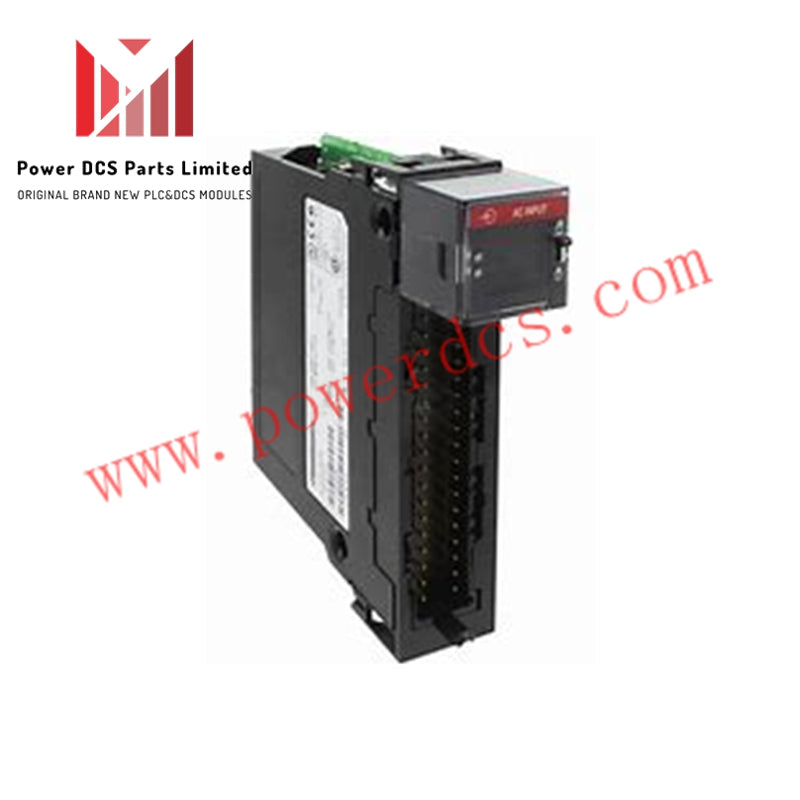

Allen-Bradley 1756-0B16I ControlLogix Ayrık Çıkış Modülü

 1756-OB16I , 12–24 VDC'de hem sinking hem de sourcing konfigürasyonunda çalışmak üzere tasarlanmış bir ControlLogix DC dijital çıkış modülüdür. On altı ayrı izole çıkışa sahiptir ve doğrudan bir 1756 yerel veya uzak şasinin içine monte edilir.

Teknik Özellikler:

• Üretici: Rockwell Automation

• Marka: Allen-Bradley

• Parça Numarası/Katalog No.: 1756-OB16I

• Seri: ControlLogix

• Modül Tipi: İzole DC Çıkış Modülü

• Çıkışlar: 16 Nokta Bireysel İzoleli

• Voltaj: 12–24 VDC Sink-Source

• Çalışma Voltaj Aralığı: 10–30 VDC

• Çıkış Gecikme Süresi (KAPALI'dan AÇIK'a): Maksimum 1 ms

• Çıkış Gecikme Süresi (AÇIK'tan KAPALI'ya): Maksimum 2 ms

• Nokta Başına Akım: 30°C'de 2 A, 60°C'de 1 A (lineer derating)

• Modül Başına Akım: 30°C'de 8 A, 60°C'de 4 A (lineer derating)

• Maksimum Çıkış Akımı Derecelendirmesi – Nokta: 30°C'de 2 A, 60°C'de 1 A

• Maksimum Çıkış Akımı Derecelendirmesi – Modül: 30°C'de 8 A, 60°C'de 4 A

• Güç Dağılımı (Maks): 60°C'de 3.6 W

• 5 V'de Backplane Akımı: 350 mA

• 24 V'de Backplane Akımı: 3 mA

• Çıkarılabilir Terminal Blokları: 1756-TBCH, 1756-TBS6H

• İzolasyon Voltajı: 50 V sürekli

• Kasa: Yok

• UPC: 10612598164544

Genel Bakış:
 Allen-Bradley 1756-OB16I , ControlLogix sistemlerinde güvenilir kontrol için on altı ayrı izole DC çıkış noktası sağlar. Dahili koruma içermemesine rağmen, harici arayüz modülleri (IFM) veya sigortalar çıkışları koruyabilir. Önerilen sigorta, 5x20 mm, 4 A hızlı sigortadır (SOC p/n MQ2-4A).

Sinyal sonlandırması için uyumlu uzak terminal blokları  1756-TBCH ve  1756-TBS6H, her ikisi de 36 pinli birimlerdir. Bu uzak terminal blokları bağlantıların tamamlanması için gereklidir.

 1756-OB16I  üzerindeki çıkış kanalları, kontrolör Program moduna geçtiğinde veya bir kontrolör hatası oluştuğunda etkinleşen yapılandırılabilir bir güvenli durum pozisyonuna sahiptir. Bu, endüstriyel otomasyon uygulamalarında güvenli ve öngörülebilir bir çalışma sağlar.
